Поверка мультиметра RGK DM-10
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе «Работа с прибором».
Нормативные документы, устанавливающие требования к мультиметрам цифровым RGK DM
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-16 до 100 А в диапазоне частот от Ы0’1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Поверка мультиметра RGK DM-10
Мультиметры представляют собой портативные переносные цифровые измерительные приборы (ЦИП), построенные на базе специализированных интегральных микросхем для мультиметров.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры выпускаются в пяти модификациях: RGK DM-10, RGK DM-12, RGK DM-20, RGK DM-30, RGK DM-40.
Модификации отличаются между собой набором выполняемых функций, напряжением питания, габаритными размерами и массой.
Функциональные отличия модификаций представлены в таблице 1.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических (RMS) или истинных среднеквадратических (True RMS) значений.
Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы (модификация RGK DM-40).
Мультиметры имеют сервисные функции индикации заряда батареи питания, подсветки ЖКИ, автоматического отключения при бездействии, удержания показаний, регистрации минимальных и максимальных значений, перегрузки, автоматического/ручного выбора диапазона измерений. Также мультиметры обладают функциями определения целостности цепи, коэффициента заполнения, проверки диодов, транзисторов, бесконтактного датчика напряжения, фильтра нижних частот.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ.

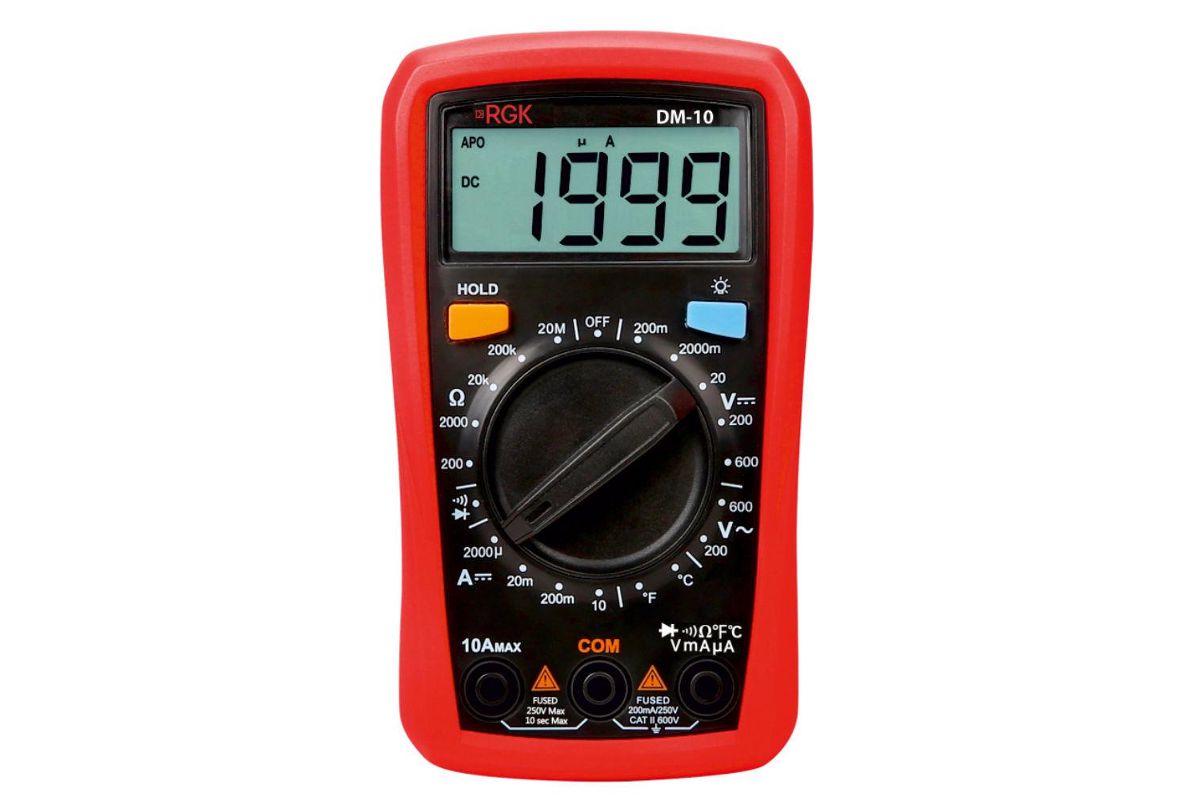

Конструктивно мультиметры выполнены в пластиковых корпусах прямоугольной формы. На лицевой панели расположены ЖКИ, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы.
Параметры измерения напряжения постоянного тока | ||
---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
200,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) |
2000 мВ | 1 мВ | ±(0,005*U+2 е.м.р.) |
20,00 В | 0,01 В | ±(0,007*U+3 е.м.р.) |
200,0 В | 0,1 В | |
600 В | 1 В | |
Примечание – U — измеренное значение напряжения постоянного тока, мВ, В |
Параметры измерения напряжения переменного тока | |||
---|---|---|---|
Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
200,0 | от 40 до 400 | 0,1 | ±(0,012*U+3 е.м.р.) |
600 | 1 | ||
Примечание – U — измеренное значение напряжения переменного тока, В |
Параметры измерения электрического сопротивления постоянному току | ||
---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
200,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
2000 Ом | 1 Ом | ±(0,008*R+2 е.м.р.) |
20,00 кОм | 0,01 кОм | |
200,0 кОм | 0,1 кОм | |
20,00 МОм | 0,01 МОм | ±(0,012*R+3 е.м.р.) |
Примечание – R — измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
Диапазон измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С1 |
от –20 до 0 | 1 | ±4 е.м.р. |
св. 0 до +100 | ±(0,01*T+4 е.м.р.) | |
св. +100 до +600 | ±(0,02*T+4 е.м.р.) | |
Примечание – T – измеренное значение температуры, °С 1Погрешность нормирована без учета погрешности используемой термопары |
||
Термопара типа К, входящая в комплект поставки, пригодна для измерения температур только до 80ºС. | ||
Параметры измерения силы постоянного тока | ||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
2000 мкА | 1 мкА | ±(0,01*I+2 е.м.р.) |
20,00 мА | 0,01 мА | |
200,0 мА | 0,1 мА | |
10,00 А | 0,01 А | |
Примечание – I — измеренное значение силы постоянного тока, мкА, мА, А | ||
Если входной ток превышает 10 А, включается звуковой сигнал при токе более 10 А на дисплее появляется символ «OL». | ||
Защита от перегрузки: Гнездо μA mA: предохранитель F1 0,2А/250В Ø5х20 мм.Гнездо 10 А: предохранитель F2 10А/250В Ø5х20 мм. |
Температурные коэффициенты | |
---|---|
Модификация | Температурный коэффициент/°С |
RGK DM-10 | 0,1 |
Основные технические характеристики | |
Наименование характеристики | Значение |
Максимальное напряжение между входами мультиметра и землей | 600 В (среднеквадратичное значение) |
Защита на входе мкА/мА | предохранитель 200 мА, 250 В, (Ø5х20 мм) |
Защита на входе 10А | предохранитель 10 А, 250 В, (Ø5х20 мм) |
Выбор предела измерения | ручной |
Подсветка дисплея | с ручным управлением автоотключение через 30 с |
Максимальное отображаемое значение дисплея | 2000 |
Нормальные условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
Рабочие условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
от 0 до +40 75 при температуре от 0 до +30 °С 50 при температуре св. +30 до +40 °С |
Температура хранения | -10°С до +50°С |
Рабочая высота над уровнем моря | до 2000 м |
Класс защиты от перенапряжения | CAT II 600 В |
Класс загрязнения | 2 |
Требования безопасности | EN 61010-1:2010 EN 61010-2-030:2010 EN61326:2013 |
Источник питания | 2 батареи ААА х 1,5 В |
Параметры электрического питания: — напряжение постоянного тока |
3 В |
Габаритные размеры | 134 х 78 х 46 мм |
Масса | 0,185 кг |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе «Работа с прибором».
Нормативные документы, устанавливающие требования к мультиметрам цифровым RGK DM
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-16 до 100 А в диапазоне частот от Ы0’1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
