Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ, МГ
Поверка осуществляется по документу МП 017-2017 «Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ. Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 28 сентября 2017 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные до 100 мм; 1-Н21, 2-Н21, 1-Н3, 1-Н4; регистрационный № 38376-13;
- Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 1-Н8; регистрационный № 21163-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ, МЛ, МТ, МГ
- ГОСТ 6507-90 Микрометры. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Микрометры предназначены:
- МК, МК Ц — гладкие для измерения наружных размеров изделия;
- МЗ — зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм;
- МЛ — листовые для измерения толщины листов и лент;
- МТ — трубные для измерения толщины стенок труб;
- МГ — головка микрометрическая для измерения перемещения.
- Физическая величина — длина (мм).
Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ, МГ
Принцип действия микрометров МК, МЛ, МЗ, МТ, МГ основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм и 1,0 мм (для МЛ). Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане или по цифровому электронному устройству.

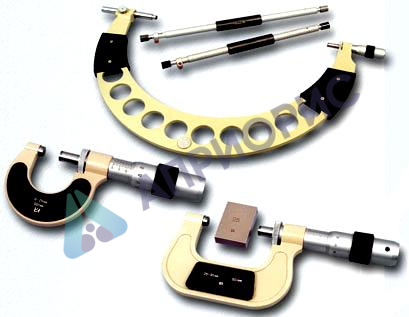

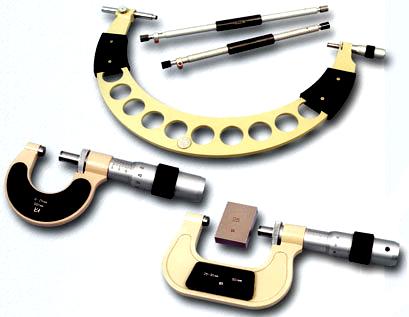

Микрометры (кроме МГ) представляют собой скобу, в которую слева запрессована пятка, а справа — микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Микрометр МГ представляет собой микрометрическую головку с трещоткой, предназначенную для использования в качестве отсчётного устройства в стендах и приспособлениях.
Форма измерительной поверхности пяток микрометра МК, МК Ц, МГ плоская; микрометров МЛ и МТ — сферическая; микрометра МЗ — срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ, МГ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.
В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм -сферическими.
Для того чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Микрометры выпускаются в следующих модификациях, отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами, массой и представлены на рисунках 1-6:
- МК — 15 модификаций (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600);
- МК Ц- 4 модификации (МК Ц25, МК Ц50, МК Ц75, МК Ц100);
- МЗ — 4 модификации (МЗ 25, МЗ 50, МЗ 75, МЗ 100);
- МГ — 1 модификация (МГ 25)
Программное обеспечение
отсутствует.
| Модифи
кация |
Диапазон измерений, мм | Цена
деления, мм |
Шаг дискретно-сти от-счетного устройства, мм | Пределы допускаемой абсолютной погрешности микрометра, мкм, классов точности | Допускае
мое отклонение температу ры, |
Измери
тельное усилие, Н |
Колебание
измери тельного усилия, |
|
| 1 | 2 | от 20 °С, °С, | Н, не более | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МК 25 | от 0 до 25 | 0,01 | — | ±2,0 | от 5 | 2 | ||
| МК 50 | от 25 до 50 | до 10 | ||||||
| МК 75 | от 50 до 75 | ±2,5 | ±4,0 | |||||
| МК 100 | от 75 до 100 | ±4 | ||||||
| МК 125 | от 100 до 125 | |||||||
| МК 150 | от 125 до 150 | ±3,0 | ±5,0 | |||||
| МК 175 | от 150 до 175 | ±3 | ||||||
| МК 200 | от 175 до 200 | |||||||
| МК 225 | от 200 до 225 | |||||||
| МК 250 | от 225 до 250 | ±4,0 | ±6,0 | |||||
| МК 275 | от 250 до 275 | |||||||
| МК 300 | от 275 до 300 | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МК 400 | от 300 до 400 | ±5,0 | ±8,0 | |||||
| МК 500 | от 400 до 500 | |||||||
| МК 600 | от 500 до 600 | ±6,0 | ±10,0 | ±2 | ||||
| МК Ц25 | от 0 до 25 | |||||||
| МК Ц50 | от 25 до 50 | ±2,0 | ||||||
| МК Ц75 | от 50 до 75 | — | 0,001 | ±4,0 | ||||
| МК Ц100 | от 75 до 100 | ±3,0 | ||||||
| МЗ 25 | от 0 до 25 | |||||||
| МЗ 50 | от 25 до 50 | ±4 | ||||||
| МЗ 75 | от 50 до 75 | ±4,0 | ±5,0 | от 3 до 7 | ||||
| МЗ 100 | от 75 до 100 | 0,01 | ||||||
| МЛ 5 | от 0 до 5 | |||||||
| МЛ 10 | от 0 до 10 | — | ±4,0 | |||||
| МЛ 25 | от 0 до 25 | |||||||
| МТ 25 | от 0 до 25 | ±2,0 | ±4,0 | |||||
| МГ 25 | от 0 до 25 | ±1,5 | ±3,0 | от 5 до 10 |
Допускаемое изменение показаний микрометров от изгиба скобы, допуск плоскостности измерительных поверхностей и допуск параллельности плоских измерительных поверхностей микрометров
| Модифи
кация |
Допускаемое изменение показаний микрометра от изгиба скобы,мкм, при усилии 10 Н | Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
| 1 | 2 | 1 | 2 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| МК 25 | 2,0 | 0,6 | 0,9 | 1,5 | 2,0 |
| МК 50 | 2,0 | ||||
| МК 75 | 3,0 | 3,0 | 3,0 | ||
| МК 100 | |||||
| МК 125 | 4,0 | 4,0 | |||
| МК 150 | |||||
| МК 175 | 5,0 | ||||
| МК 200 | |||||
| МК 225 | 6,0 | 4,0 | 6,0 | ||
| МК 250 | |||||
| МК 275 | 5,0 | 8,0 | |||
| МК 300 | |||||
| МК 400 | 8,0 | ||||
| МК 500 | 10,0 | 7,0 | 10,0 | ||
| МК 600 | 12,0 | 12,0 | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| МК Ц25 | 2,0 | 1,5 | 2,0 | ||
| МК Ц50 | 2,0 | ||||
| МК Ц75 | 3,0 | 3,0 | 3,0 | ||
| МК Ц100 | |||||
| МЗ 25 | 2,0 | 2,0 | 2,0 | ||
| МЗ 50 | 0,9 | ||||
| МЗ 75 | 3,0 | 3,0 | 3,0 | ||
| МЗ 100 | |||||
| МЛ 5 | |||||
| МЛ 10 | 2,0 | ||||
| МЛ 25 | 0,6 | — | — | ||
| МТ 25 | |||||
| МГ 25 | — |
Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера микрометров, мкм, класса точности | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
| 1 | 2 | ||
| 25; 50; 75 | ±1,0 | ±1,5 | 0,50 |
| 100; 125 | ±1,2 | ±2,0 | 0,75 |
| 150; 175 | ±1,2 | ±2,0 | 1,00 |
| 200; 225; 250; 275 | ±1,5 | ±2,0 | 1,50 |
| 325; 375; 425; 475 | ±2,0 | ±3,5 | — |
| 525; 575 | ±2,0 | ±4,0 | — |
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более | 0,08 |
| Ширина штрихов шкал и продольного штриха на стебле, мм | от 0,08 до 0,25 |
| Разность в ширине штриха барабана и продольного штриха на стебле, а также разность в ширине штрихов шкал барабана и нониуса, мм, не менее | 0,05 |
| Длина деления шкалы барабана, мм, не менее | 0,8 |
| Расстояние между осями двух соседних штрихов шкалы, мм, не менее | 1,25 |
| Ширина штрихов шкалы, мм | 0,35±0,05 |
| Разность в ширине штрихов, мм, не более | 0,05 |
| Ширина конца стрелки, мм | 0,25±0,05 |
| Перекрытие концом стрелки шкалы циферблата | от У до % длины коротких штрихов |
| Зазор между концом стрелки и циферблатом, мм, не более | 0,7 |
| Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более | 0,45 |
| 1 | 2 |
| Угол, образующий коническую часть барабана, на которую наносится шкала, °, не более | 20 |
| Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более | 0,15 |
| Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений до 100 мм, мкм, не более | 1 |
| Перекос плоской измерительной поверхности для микрометров с верхним пределом измерений свыше 100 мм, мкм, не более | 2 |
Измерительное перемещение микровинта, шаг микровинта, вылет скобы, габаритные размеры, масса, средний срок службы
| Модифи
кация |
Измерительное перемещение микровинта, мм | Шаг
микро винта, мм |
Вылет скобы, мм, не менее | Габаритные размеры (длина х ширина х высота) или (длина х0), мм, не более | Масса, кг, не более | Средний срок службы, лет, не менее |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МК 25 | 16,5 | 126x23x66 | 0,28 | |||
| МК 50 | 29,0 | 155x23x75 | 0,370 | |||
| МК 75 | 41,5 | 183x23x86 | 0,460 | |||
| МК 100 | 54,0 | 211x23x105 | 0,580 | |||
| МК 125 | 66,5 | 242x23x144 | 0,790 | |||
| МК 150 | 79,0 | 267 x 23 x 163 | 0,850 | |||
| МК 175 | 91,5 | 293x 23×175 | 0,970 | |||
| МК 200 | 104,0 | 319x23x190 | 1,200 | |||
| МК 225 | 116,5 | 350x23x219 | 1,550 | |||
| МК 250 | 129,0 | 375x23x221 | 1,570 | |||
| МК 275 | 141,5 | 404x23x254 | 1,310 | |||
| МК 300 | 25 | 0,5 | 154,0 | 430x23x267 | 1,420 | |
| МК 400 | 216,0 | 530x29x302 | 2,400 | |||
| МК 500 | 266,0 | 630x29x365 | 4,010 | 6 | ||
| МК 600 | 316,0 | 730x29x435 | 5,170 | |||
| МК Ц25 | 16,5 | 170x27x65 | 0,250 | |||
| МК Ц50 | 29,0 | 190x27x95 | 0,325 | |||
| МК Ц75 | 41,5 | 215x27x95 | 0,425 | |||
| МК Ц100 | 54,0 | 240x27x110 | 0,510 | |||
| МЗ 25 | 162x30x78 | 0,500 | ||||
| МЗ 50 | 30,0 | 188x30x89 | 0,600 | |||
| МЗ 75 | 216x30x108 | 0,700 | ||||
| МЗ 100 | 243x30x148 | 0,800 | ||||
| МЛ 5 | 5 | 20,0 | 97x56x76 | 0,240 | ||
| МЛ 10 | 10 | 1,0 | 40,0 | 130x54x97 | 0,400 | |
| МЛ 25 | 80,0 | 154x54x168 | 0,500 | |||
| МТ 25 | 25 | 0,5 | 17,0 | 126x23x68 | 0,300 | |
| МГ 25 | — | 100×25 | 0,150 |
Электрическое питание микрометров МК Ц, наименьший внутренний диаметр
| труб, измеряемых микрометром МТ, присоединительный размер стебля мик | рометра МГ |
| Наименование характеристики | Значение |
| Электрическое питание микрометров МК Ц должно быть от автономного встроенного источника питания напряжением, В | 1,5 |
| Наименьший внутренний диаметр труб, измеряемых микрометром МТ, мм | 8 или 12 |
| Присоединительный размер стебля микрометра МГ, мм | 015s7 |
Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающего воздуха, ° С | от +10 до +30 |
| Относительная влажность воздуха, %, не более | 80 |
Поверка осуществляется по документу МП 017-2017 «Микрометры МК, МК Ц, МЗ, МЛ, МТ, МГ. Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 28 сентября 2017 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные до 100 мм; 1-Н21, 2-Н21, 1-Н3, 1-Н4; регистрационный № 38376-13;
- Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм; 1-Н8; регистрационный № 21163-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) эксплуатационную документацию.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ, МЛ, МТ, МГ
- ГОСТ 6507-90 Микрометры. Технические условия
