Поверка микрометра МК, МК Ц, МТ, МЛ, МЗ
Поверка осуществляется в соответствии с документом МП 63396-16 «Микрометры МК, МК Ц, МТ, МЛ, МЗ. Методика поверки», утвержденным ФГУП «ВНИИМС» 10 июня 2015 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные классов точности 1 и 2 по ГОСТ 9038-90;
- машина оптико-механическая ИЗМ-1 по ТУ 3-3.1045-75;
- меры с цилиндрическими измерительными поверхностями;
- плоская стеклянная пластина нижняя ПИ 60-2 по ТУ 3.3.2123-88;
- плоскопараллельные стеклянные пластины по ТУ3-3.2-2122-88;
- головка измерительная 1ИГ по ГОСТ 18833-73;
- образцы шероховатости с параметром Ra = 0,08 мкм по ГОСТ 9378-93;
- плита поверочная 630 х 400 по ГОСТ 10905-86.
Знак поверки в виде голографической наклейки наносится на наружную поверхность верхней крышки футляра микрометра. Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке.
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МТ, МЛ, МЗ
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2.50 мкм».
- ГОСТ 6507-90 «Микрометры. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Микрометры МК, МК Ц, МТ, МЛ, МЗ (далее по тексту — микрометры), предназначены для:

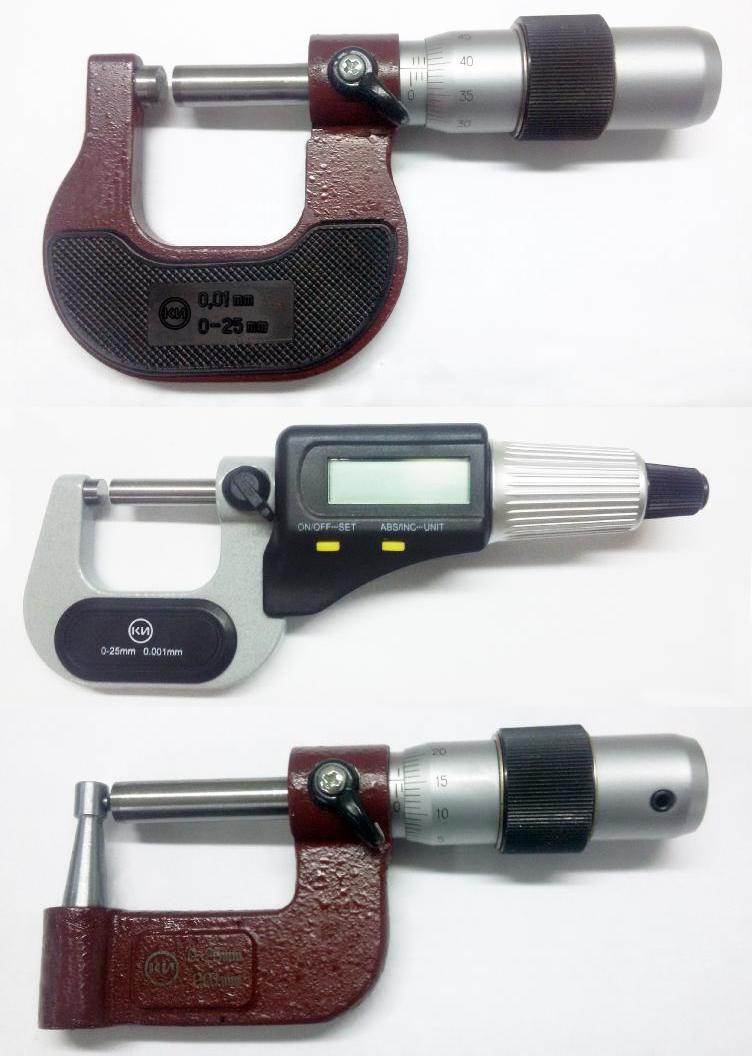

- МК, МК Ц — гладкие для измерений наружных размеров изделий (рисунки 1, 2);
- МТ — трубные для измерений толщины стенок труб (рисунок 3);
- МЛ — листовые с циферблатом для измерений толщины листов и лент (рисунок 4);
- МЗ — зубомерные для измерений длины общей нормали зубчатых колес с модулем от 1 мм (рисунок 5).
Поверка микрометра МК, МК Ц, МТ, МЛ, МЗ
Принцип действия микрометров МК, МЛ, МЗ, МТ — механический, микрометра МК Ц -электронный.
Микрометры представляют собой скобу, в которую слева запрессована пятка, а справа -микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство (микрометры МК Ц могут быть изготовлены без стопорного устройства).
Для того, чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Форма измерительной поверхности пятки микрометра МК, МК Ц плоская; микрометров МЛ и МТ — сферическая; микрометра МЗ — тарельчатая или срезанная.
Форма измерительной поверхности микрометрического винта микрометров МК, МК Ц, МЗ, МЛ, МТ плоская. Для микрометров МЛ с диапазоном измерений 0-25 мм поверхность микровинта может быть сферическая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ оснащены твердым сплавом. Измерительные поверхности микрометра МЗ закаленные.
В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерений на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц с верхним пределом диапазона измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм — сферические.
Микрометры имеют различные модификации, отличающиеся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.
Микрометры выпускаются под торговой маркой «АО КЗ «Красный инструментальщик».
If 1 — Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт микрометров типографским методом, на скобу микрометра и на крышку футляра краской или методом лазерной маркировки.
| МЛ, МЗ | |||||
| Модификация | Диапазон
измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра с отсчетом показаний по шкалам стебля и барабана, мкм, классов точности | Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н | Измерительное усилие, Н | |
| 1 | 2 | ||||
| МК25 | От 0 до 25 | ± 2,0 | ± 4,0 | 2,0 | От 5 до 10 |
| МК50 | От 25 до 50 | ± 2,5 | ± 4,0 | 2,0 | От 5 до 10 |
| МК75 | От 50 до 75 | ± 2,5 | ± 4,0 | 3,0 | От 5 до 10 |
| МК100 | От 75 до 100 | ± 2,5 | ± 4,0 | 3,0 | От 5 до 10 |
| МК125 | От 100 до 125 | ± 3,0 | ± 5,0 | 4,0 | От 5 до 10 |
| МК150 | От 125 до 150 | ± 3,0 | ± 5,0 | 4,0 | От 5 до 10 |
| МК175 | От 150 до 175 | ± 3,0 | ± 5,0 | 5,0 | От 5 до 10 |
| Модификация | Диапазон
измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра с отсчетом показаний по шкалам стебля и барабана, мкм, классов точности | Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н | Измерительное усилие, Н | |
| 1 | 2 | ||||
| МК200 | От 175 до 200 | ± 3,0 | ± 5,0 | 5,0 | От 5 до 10 |
| МК225 | От 200 до 225 | ± 4,0 | ± 6,0 | 6,0 | От 5 до 10 |
| МК250 | От 225 до 250 | ± 4,0 | ± 6,0 | 6,0 | От 5 до 10 |
| МК275 | От 250 до 275 | ± 4,0 | ± 6,0 | 6,0 | От 5 до 10 |
| МК300 | От 275 до 300 | ± 4,0 | ± 6,0 | 6,0 | От 5 до 10 |
| МК400 | От 300 до 400 | ± 5,0 | ± 8,0 | 8,0 | От 5 до 10 |
| МК500 | От 400 до 500 | ± 5,0 | ± 8,0 | 10,0 | От 5 до 10 |
| МК600 | От 500 до 600 | ± 6,0 | ± 10,0 | 12,0 | От 5 до 10 |
| МЗ 25 | От 0 до 25 | ± 4,0 | ± 5,0 | 2,0 | От 3 до 7 |
| МЗ 50 | От 25 до 50 | ± 4,0 | ± 5,0 | 2,0 | От 3 до 7 |
| МЗ 75 | От 50 до 75 | ± 4,0 | ± 5,0 | 3,0 | От 3 до 7 |
| МЗ 100 | От 75 до 100 | ± 4,0 | ± 5,0 | 3,0 | От 3 до 7 |
| МЛ 5 | От 0 до 5 | — | ± 4,0 | 2,0 | От 3 до 7 |
| МЛ 10 | От 0 до 10 | — | ± 4,0 | 2,0 | От 3 до 7 |
| МЛ 25 | От 0 до 25 | — | ± 4,0 | 2,0 | От 3 до 7 |
| МТ 25 | От 0 до 25 | ± 2,0 | ± 4,0 | 2,0 | От 3 до 7 |
| Таблица 2 — Основные технические и метрологические характеристики микромет | ров МК Ц | ||||
| Модификация | Диапазон
измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра с отсчетом показаний по электронному цифровому устройству, мкм, классов точности | Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм | Измерительное усилие, Н | |
| 1 | 2 | ||||
| МК Ц 25 | От 0 до 25 | ± 2,0 | ± 4,0 | 2,0 | От 5 до 10 |
| МК Ц 50 | От 25 до 50 | ± 2,0 | ± 4,0 | 2,0 | От 5 до 10 |
| МК Ц 75 | От 50 до 75 | ± 2,0 | ± 4,0 | 3,0 | От 5 до 10 |
| МК Ц 100 | От 75 до 100 | ± 3,0 | ± 4,0 | 3,0 | От 5 до 10 |
Цена деления микрометра МК, МЗ, МЛ, МТ — 0,01 мм.
Шаг дискретности электронного цифрового отсчетного устройства микрометра МК Ц — 0,001 мм.
Колебание измерительного усилия не более 2 Н.
параллельности плоских измерительных поверхностей микрометров (кроме МЛ, МТ)
| Модификация | Диапазон
измерений, мм |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
| 1 | 2 | 1 | 2 | ||
| МК25 | От 0 до 25 | 0,6 | 0,9 | 1,5 | 2,0 |
| МК50 | От 25 до 50 | 0,6 | 0,9 | 2,0 | 2,0 |
| МК75 | От 50 до 75 | 0,6 | 0,9 | 3,0 | 3,0 |
| МК100 | От 75 до 100 | 0,6 | 0,9 | 3,0 | 3,0 |
| МК125 | От 100 до 125 | 0,6 | 0,9 | 3,0 | 4,0 |
| МК150 | От 125 до 150 | 0,6 | 0,9 | 3,0 | 4,0 |
| МК175 | От 150 до 175 | 0,6 | 0,9 | 3,0 | 4,0 |
| МК200 | От 175 до 200 | 0,6 | 0,9 | 3,0 | 4,0 |
| МК225 | От 200 до 225 | 0,6 | 0,9 | 4,0 | 6,0 |
| МК250 | От 225 до 250 | 0,6 | 0,9 | 4,0 | 6,0 |
| МК275 | От 250 до 275 | 0,6 | 0,9 | 5,0 | 8,0 |
| МК300 | От 275 до 300 | 0,6 | 0,9 | 5,0 | 8,0 |
| МК400 | От 300 до 400 | 0,6 | 0,9 | 5,0 | 8,0 |
| МК500 | От 400 до 500 | 0,6 | 0,9 | 7,0 | 10,0 |
| МК600 | От 500 до 600 | 0,6 | 0,9 | 7,0 | 12,0 |
| МК Ц 25 | От 0 до 25 | 0,6 | 0,9 | 1,5 | 2,0 |
| МК Ц 50 | От 25 до 50 | 0,6 | 0,9 | 2,0 | 2,0 |
| МК Ц 75 | От 50 до 75 | 0,6 | 0,9 | 3,0 | 3,0 |
| МК Ц 100 | От 75 до 100 | 0,6 | 0,9 | 3,0 | 3,0 |
| МЗ 25 | От 0 до 25 | 0,9 | 0,9 | 2,0 | 2,0 |
| МЗ 50 | От 25 до 50 | 0,9 | 0,9 | 2,0 | 2,0 |
| МЗ 75 | От 50 до 75 | 0,9 | 0,9 | 3,0 | 3,0 |
| МЗ 100 | От 75 до 100 | 0,9 | 0,9 | 3,0 | 3,0 |
| МЛ 5 | От 0 до 5 | — | 0,9 | — | — |
| МЛ 10 | От 0 до 10 | — | 0,9 | — | — |
| Модификация | Диапазон
измерений, мм |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
| 1 | 2 | 1 | 2 | ||
| МЛ 25 | От 0 до 25 | — | 0,9 | — | — |
| МТ 25 | От 0 до 25 | 0,6 | 0,9 | — | — |
Таблица 4 — Измерительное перемещение микровинта, шаг микровинта, вылет скобы,
габаритные размеры и масса микрометров
| Модификация | Измерительное
перемещение микровинта, мм |
Шаг
микровинта, мм |
Вылет скобы, мм, не менее | Г абаритные размеры, мм, не более(длина х ширина х высота) | Масса, кг, не более |
| МК25 | 25 | 0,5 | 16,5 | 126 х 23 х 66 | 0,280 |
| МК50 | 25 | 0,5 | 29,0 | 155 х 23 х 75 | 0,370 |
| МК75 | 25 | 0,5 | 41,5 | 183 х 23 х 86 | 0,460 |
| МК100 | 25 | 0,5 | 54,0 | 211 х 23 х 105 | 0,580 |
| МК125 | 25 | 0,5 | 66,5 | 242 х 23 х 144 | 0,790 |
| МК150 | 25 | 0,5 | 79,0 | 267 х 23 х 163 | 0,850 |
| МК175 | 25 | 0,5 | 91,5 | 293 х 23 х 175 | 0,970 |
| МК200 | 25 | 0,5 | 104,0 | 319 х 23 х 190 | 1,200 |
| МК225 | 25 | 0,5 | 116,5 | 350 х 23 х 219 | 1,550 |
| МК250 | 25 | 0,5 | 129,0 | 375 х 23 х 221 | 1,570 |
| МК275 | 25 | 0,5 | 141,5 | 404 х 23 х 254 | 1,310 |
| МК300 | 25 | 0,5 | 154,0 | 430 х 23 х 267 | 1,420 |
| МК400 | 25 | 0,5 | 216,0 | 530 х 29 х 302 | 2,400 |
| МК500 | 25 | 0,5 | 266,0 | 630 х 29 х 365 | 4,010 |
| МК600 | 25 | 0,5 | 316,0 | 730 х 29 х 435 | 5,170 |
| МК Ц 25 | 25 | 0,5 | 16,5 | 170 х 27 х 65 | 0,250 |
| МК Ц 50 | 25 | 0,5 | 29,0 | 190 х 27 х 95 | 0,325 |
| МК Ц 75 | 25 | 0,5 | 41,5 | 215 х 27 х 95 | 0,425 |
| МК Ц 100 | 25 | 0,5 | 54,0 | 240 х 27 х 110 | 0,510 |
| МЗ 25 | 25 | 0,5 | 30,0 | 162 х 30 х 78 | 0,500 |
| МЗ 50 | 25 | 0,5 | 30,0 | 188 х 30 х 89 | 0,600 |
| МЗ 75 | 25 | 0,5 | 30,0 | 216 х 30 х 108 | 0,700 |
| МЗ 100 | 25 | 0,5 | 30,0 | 243 х 30 х 148 | 0,800 |
| МЛ 5 | 5 | 1,0 | 20,0 | 97 х 56 х 76 | 0,240 |
| МЛ 10 | 10 | 1,0 | 40,0 | 130 х 54 х 97 | 0,400 |
| МЛ 25 | 25 | 1,0 | 80,0 | 154 х 54 х 168 | 0,500 |
| МТ 25 | 25 | 0,5 | 17,0 | 126 х 23 х 68 | 0,300 |
Таблица 5 — Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер для микрометров МК и МК Ц_
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм, микрометров класса точности | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
| 1 | 2 | ||
| 25; 50; 75 | ± 1,0 | ± 1,5 | 0,50 |
| 100; 125 | ± 1,2 | ± 2,0 | 0,75 |
| 150; 175 | ± 1,2 | ± 2,0 | 1,00 |
| 200; 225; 250; 275 | ± 1,5 | ± 2,0 | 1,50 |
| 325; 375; 425; 475 | ± 2,0 | ± 3,5 | — |
| 525; 575 | ± 2,0 | ± 4,0 | — |
Установочные меры для микрометров МЗ — плоскопараллельные концевые меры длины с номинальными значениями 25, 50, 75 мм класса точности 3 по ГОСТ 9038-90.
Номинальный диаметр измерительных поверхностей пятки и измерительной губки микрометра МЗ не менее 24 мм.
Параметр шероховатости измерительных поверхностей микрометров и установочных мер Ra < 0,08 мкм по ГОСТ 9378-93.
Наименьший внутренний диметр труб, измеряемых микрометром МТ — 8 мм или 12 мм. Диапазон рабочих температур от 10 до 30 °С.
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Средний срок службы микрометра не менее 6 лет.
Поверка осуществляется в соответствии с документом МП 63396-16 «Микрометры МК, МК Ц, МТ, МЛ, МЗ. Методика поверки», утвержденным ФГУП «ВНИИМС» 10 июня 2015 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные классов точности 1 и 2 по ГОСТ 9038-90;
- машина оптико-механическая ИЗМ-1 по ТУ 3-3.1045-75;
- меры с цилиндрическими измерительными поверхностями;
- плоская стеклянная пластина нижняя ПИ 60-2 по ТУ 3.3.2123-88;
- плоскопараллельные стеклянные пластины по ТУ3-3.2-2122-88;
- головка измерительная 1ИГ по ГОСТ 18833-73;
- образцы шероховатости с параметром Ra = 0,08 мкм по ГОСТ 9378-93;
- плита поверочная 630 х 400 по ГОСТ 10905-86.
Знак поверки в виде голографической наклейки наносится на наружную поверхность верхней крышки футляра микрометра. Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке.
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МТ, МЛ, МЗ
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2.50 мкм».
- ГОСТ 6507-90 «Микрометры. Технические условия».
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
|
Отправка в город |
Срок доставки |
|
Москва |
2 рабочих дня |
|
Санкт-Петербург |
На следующий день |
|
Казань |
3-4 рабочих дней |
|
Ростов-на-Дону |
3-4 рабочих дней |
|
Саратов |
3-4 рабочих дней |
|
Екатеринбург |
3-4 рабочих дней |
|
Новосибирск |
3-5 рабочих дней |
|
Иркутск |
4-6 рабочих дней |
|
Хабаровск |
4-6 рабочих дней |
|
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
