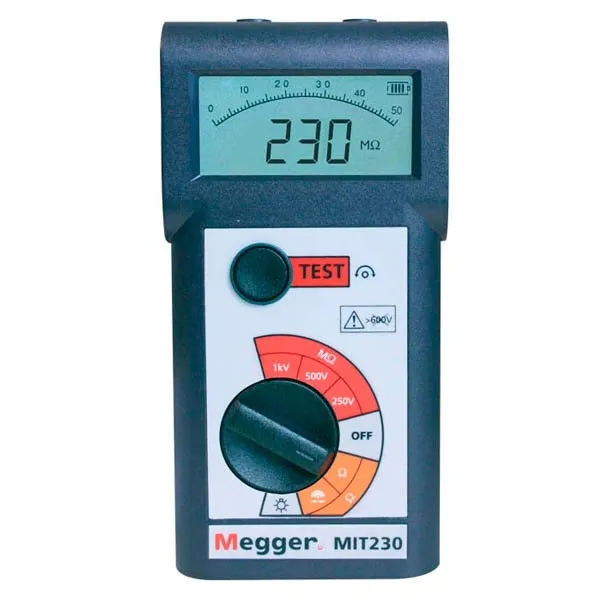

Поверка мегаомметра Megger MIT230
Поверка осуществляется по документу МП 64721-16 «Измерители параметров изоляции MIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.
Средства поверки: вольтметры С503, С504, С505, С506, С508, С509, С511 (рег. № 10194-85); калибраторы электрического сопротивления КС-50к0-10000, КС-100k0-5T0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58); магазин сопротивления Р40102 (рег. № 10547-86). Знак поверки наносится на лицевую панель корпуса прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Нормативные документы, устанавливающие требования к измерителям параметров изоляции MIT
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 -2-10 Гц.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
- Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение:
- измерения сопротивления изоляции;
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного тока (тока утечки);
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерение частоты.
Поверка мегаомметра Megger MIT230
Измерители представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы. Управление процессом измерения осуществляется встроенным микроконтроллером. Высокое испытательное напряжение формируется импульсным преобразователем из батарей питания. Приборы обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели и функциональные кнопки. Запуск измерений осуществляется кнопкой «Test».
Измерители имеют несколько диапазонов установки выходного напряжения, автоматического выбора диапазона измерений, установки пороговых значений сопротивления изоляции (тест «годен/не годен»).
Кроме этого, ряд модификаций обладают возможностью вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Результаты измерений отображаются на ЖК-дисплее в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов связи USB и Bluetooth. Приборы снабжены функциями таймера, подсветки
дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, проверки целостности электрической цепи со звуковой сигнализацией, компенсации сопротивления измерительных проводов, вычисление длины кабеля по измеренной емкости.
Основные узлы измерителей: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, ЖК-дисплей, схема интерфейсов, источник питания. Конструктивно измерители выполнены ударопрочных корпусах из полипропилена.
На лицевой панели измерителей расположены ЖКИ и органы управления. Измерительные входы расположены на верхней панели. На боковых панелях размещены разъемы питания и порта USB. На задней панели размещен батарейный отсек.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Параметр | Значения |
Режимы тестирования изоляции | |
Номинальное рабочее напряжение | 250 В (постоянное) 500 В (постоянное) 1000 В (постоянное) |
Диапазон измерения сопротивления | 10 кОм – 1000 MОм (любые измерения) |
Напряжение тестирования (DC) | 0% +25% от рабочего напряжения |
Короткое замыкание ток | 2 мА +0% -50% |
Испытательный ток под напряжением | >1 мА с мин. пропускным значением сопротивления изоляции, установленным согласно BS7671, HD384, IEC364 и VDE0413 часть 1 |
Тест проводимости / металлосвязь | |
Диапазон измерений | от 0,01 Ом до 100 Ом (от 0 до 50 Ом на аналоговой шкале) |
Напряжение разомкнутой цепи | 5 В ± 1 В |
Короткое замыкание ток | 205 мА ±5 мА (0 – 10 Ом) >20 мА (10 – 100 Ом) |
Тест блокировка Тестирование останавливается в случае регистрации напряжения, превышающего 50 В |
|
Диапазон измерений | от 25 В до 600 В при 50/60 Гц, DC |
Погрешность (при t° 20°C) | От 25 В до 450 В AC/DC ±1% ±1 знак От 450 В до 600 В AC/DC ±2% ±1 знак |
Автоматическое выключение | Автоматическое выключение срабатывает после 10 минут работы тестера в режиме ожидания |
Температура и влажность | |
Рабочая температура | от -10 °C до +55 °C |
Влажность | 93% отн. влажность без конденсации при 40 °C |
Температура хранения | от -25 °C до +65 °C |
Уровень пыле- влагозащищенности | IP40 |
Предохранители | Керамические, 500 мА (F) 600 В, 32 х 6 мм, минимум HBC 50 kА Оповещение в случае отказа предохранителя |
Безопасность | Соответствует стандарту EN61010-1 для Кат III 600В с изоляцией фазы относительно земли |
Автоматическая разрядка | По окончанию теста происходит автоматическая разрядка испытуемой цепи. Остающееся в цепи напряжение отображается на дисплее, что предоставляет возможность мониторинга процесса разрядки |
Источник питания | 6 х 1,5 В пальчикового типа IEC LR6 (АА щелочные). Перезаряжаемые NiMH Уровень батарей отображается постоянно в виде четырех- секционной столбиковой диаграммы |
Срок службы аккумулятора | 3000 тестов подряд (время одного теста 5 сек) |
Вес | 530 г ±3% |
Размеры | 195 х 98 х 40 мм |
ЭМС (электромагнитная совместимость) | Отвечает стандарту IEC61326, включая поправку №1 |
Поверка осуществляется по документу МП 64721-16 «Измерители параметров изоляции MIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.
Средства поверки: вольтметры С503, С504, С505, С506, С508, С509, С511 (рег. № 10194-85); калибраторы электрического сопротивления КС-50к0-10000, КС-100k0-5T0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58); магазин сопротивления Р40102 (рег. № 10547-86). Знак поверки наносится на лицевую панель корпуса прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Нормативные документы, устанавливающие требования к измерителям параметров изоляции MIT
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 -2-10 Гц.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
- Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
