Поверка массовых расходомеров t-mass 65F
Поверка осуществляется по методике МП 35688-13 «ГСИ. Расходомеры-счетчики тепловые t-mass. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 г. Основное поверочное оборудование:
- установка расходомерная газовая, погрешность ±0,5 %;
- устройство имитационно-поверочное FieldCheck;
- частотомер электронно-счетный Ч3-49А амплитудой до 50 В и частотой 0…10 кГц;
- ампервольтметр Р386, диапазон измерений 0,1-10 В, погрешность ±0,05 %;
- термометр типа ТЛ-4 с пределами измерения до 100 °С и ценой деления 0,5 °С.
Сведения о методах измерений
изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам тепловым t-mass
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний.
- ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты “искробезопасная электрическая цепь”. Технические требования и методы испытаний.
- Техническая документация фирмы.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений массового расхода и массы различных газов (в том числе воздух, азот, аргон, кислород, углекислый газ, метан, природный газ и других), а также попутного и свободного нефтяного газа (ГОСТ Р 8.615-2005) и вычислений объемного расхода (объема) газов, приведенного к нормальным условиям.
Поверка массовых расходомеров t-mass 65F

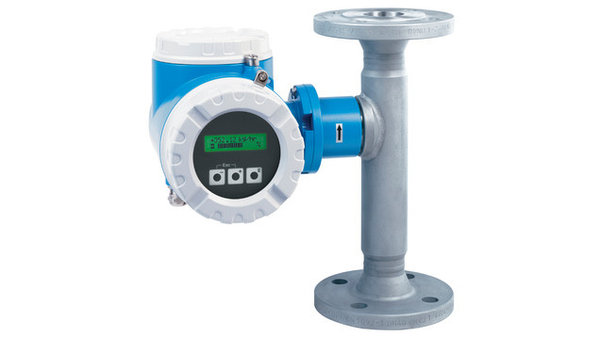

Расходомеры состоят из первичного преобразователя расхода газа (A, F — фланцевый, B, I — погружной) и электронных преобразователей марки 65 и 150. Расходомеры выпускаются в компактном или раздельном исполнении (удаленность до 100 м). Первичный преобразователь расхода (A, F) представляет собой стальной корпус, внутренний диаметр которого совпадает с внутренним диаметром трубопровода. В погружном исполнении (B, I) термопреобразователи установлены на штанге, которая монтируется непосредственно на трубопроводе с помощью специального монтажного комплекта.
Принцип действия расходомеров основан на поддержании постоянной разности температур между двумя термопреобразователями температуры Pt-100, находящимися в потоке газа. Один термопреобразователь измеряет температуру газа, а температура второго поддерживается выше температуры потока газа. При прохождении потока газа второй термопреобразователь охлаждается. Чем больше массовый расход, тем больше охлаждающий эффект и мощность, требуемая на поддержание постоянной разности температур. Таким образом, мощность, потребляемая подогреваемым преобразователем температуры, является мерой массового расхода газа.
По измеренному значению массового расхода (массы) газа и рассчитанному значению плотности газа расходомер автоматически вычисляет объемный расход (объем) газа, приведенный к нормальным условиям. В расходомерах 65F и 65I расчет плотности при нормальных условиях осуществляется автоматически в соответствии с алгоритмом ГСССД МР №113-03 для многокомпонентного состава газа, заданного пользователем в расходомере. В расходомерах серии A150 и B150 расчет плотности при нормальных условиях осуществляется для одного из определенных газов: азот, углекислый газ, аргон в соответствии с алгоритмом ГСССД МР №134-07, а для воздуха в соответствии с ГСССД МР №112-03.
Электронный преобразователь имеет встроенный дисплей и клавиатуру для настройки, программирования, и индикации текущего расхода (массы) газа, а также объемного расхода (объема), приведенного к нормальным условиям. Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldTool, FieldCare, а также устройство имитационно-поверочное FieldCheck.
Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек расходомера без специального кода доступа через меню. Кроме того предусмотрена блокировка клавиатуры одновременным нажатием клавиш d + _J-±, с помощью которой блокируется доступ ко всем операциям в меню прибора. В расходомерах конструктивно предусмотрено наличие переключателя «SWITCH», расположенного внутри корпуса, который может иметь два состояния: «Off» («Выключен») или «On» («Включен»).
При использовании расходомера в учетно-расчетных операциях переключатель «SWITCH» защищен маркой поверителя, также предусмотрено пломбирование корпуса электронного преобразователя расходомера.
Наименование характеристики | Значение характеристики | |||
Характеристика | 65 | |||
Исполнение | F | |||
Номинальный диаметр условного прохода, мм | от 15 до 100 | |||
Диапазон измерений массового расхода*, кг/ч (нм3/ч) | от 0,5 до 3750 (от 0,38 до 2900) | |||
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа/объемного расхода и объема газа, приведенного к нормальным условиям % | +1,5 % при
0,1 Qmax <Q<Qmax + 0,15 Qmax Q при 0,01 Qmax<Q<0,1 Qmax |
|||
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа/объемного расхода и объема газа, приведенного к нормальным условиям при имитационной поверке % | +2 % при
0,1 Qmax <Q<Qmax + 0 2 Qmax ’ Q при 0,01 Qmax<Q<0,1 Qmax |
|||
Динамический диапазон изменений расхода | 100:1 | |||
Диапазон давления рабочей среды, МПа | от -0,05 до +4 | |||
Температура измеряемой среды, °C | от -40 до +100 | |||
Температура окружающей среды, °C | от -40 до +60 | |||
Температура хранения, °C | от -40 до +80 | |||
Напряжение питания | 20 … 260 В (45 … 65 Гц) 16 … 62 В пост. тока | |||
Выходные сигналы | 4-20 мА, имп., частотный, реле, HART, Profibus DP, Modbus RS485, FOUNDATION Fieldbus |
Наименование характеристики | Значение характеристики | ||
Характеристика | 150 | ||
Исполнение | F | ||
Степень защиты оболочки | IP67 | ||
Масса, кг, не более | 61,5 |
* для воздуха
** Qmax — верхний предел диапазона измерений массового расхода или объемного расхода, приведенного к нормальным условиям.
Q — текущее измеряемое значение массового расхода или объемного расхода, приведенного к нормальным условиям.
Поверка осуществляется по методике МП 35688-13 «ГСИ. Расходомеры-счетчики тепловые t-mass. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 г. Основное поверочное оборудование:
- установка расходомерная газовая, погрешность ±0,5 %;
- устройство имитационно-поверочное FieldCheck;
- частотомер электронно-счетный Ч3-49А амплитудой до 50 В и частотой 0…10 кГц;
- ампервольтметр Р386, диапазон измерений 0,1-10 В, погрешность ±0,05 %;
- термометр типа ТЛ-4 с пределами измерения до 100 °С и ценой деления 0,5 °С.
Сведения о методах измерений
изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам тепловым t-mass
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний.
- ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты “искробезопасная электрическая цепь”. Технические требования и методы испытаний.
- Техническая документация фирмы.
