Поверка манометров, вакуумметров и мановакуумметров показывающих сигнализирующих ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг
Поверка осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 — манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
- Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
- Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
- Знак поверки в виде оттиска каучукового клейма наносится на корпус и (или) стекло прибора и (или)в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
- ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
- ГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»
- ГОСТ 30852.1-2002 (МЭК 60079-1:1998) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка»
- ТУ 4212-040-00225590-2001 «Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях промышленности (в т.ч. на объектах использования атомной энергии).

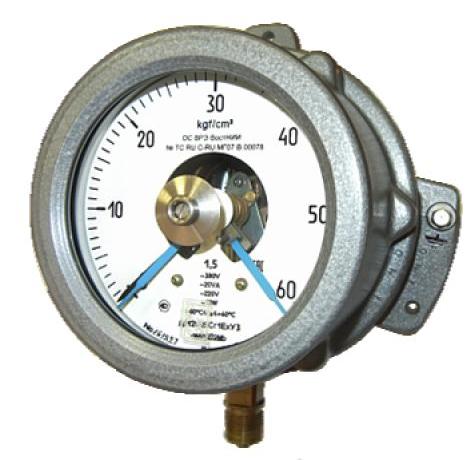

Поверка манометров, вакуумметров и мановакуумметров показывающих сигнализирующих ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010СгС
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия. Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора.
Приборы могут иметь корпус из алюминиевых сплавов или стальной (с фланцем и без фланца, радиальным или осевым штуцером).
Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство приборов может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Кабельный ввод может быть расположен как на задней так и на боковой поверхности корпуса.
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
1)по устойчивости к атмосферным воздействиям:
- обыкновенное;
- защищенное от попадания внутрь пыли и воды;
2)по устойчивости к воздействию агрессивных сред:
- обыкновенное;
- защищенное от агрессивной среды (в дальнейшем — исполнения «Кс»).
Приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех (в дальнейшем — исполнение «1Ех») являются взрывозащищенными видом взрывозащиты «Взрывонепроницаемая оболочка» и имеют маркировку по взрывозащите 1ExdIIBT4.
Приборы исполнения «1Ех» могут устанавливаться в соответствии с ГОСТ 30852.13-2002 во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ 30852.9-2002, где возможно образование взрывоопасных смесей категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002, ГОСТ 30852.19-2002.
Приборы относятся к восстанавливаемым ремонтируемым двухфукциональным изделиям.
Конструктивное исполнение:
- наличие фланца, демфера, расположение штуцера_
- исполнение сигнализирующего устройства
- исполнение контактов с магнитным поджатием, боковой разъем
Наименование характеристики | Значение |
Отклонение напряжения от номинальных значений, % | от +10 до -15 |
Частота переменного тока, Гц | от 49 до 51 |
Степень защиты:
— от проникновения внешних твердых предметов, пыли и воды по ГОСТ 14254-2015; — от внешних воздействий вводного отделения приборов исполнения «1Ех» по ГОСТ 14254-2015 |
IP4X, IP53, IP54; IP65 не ниже IP54 |
Г руппа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 | L1 |
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 | С4 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2, Т2 |
Г абаритные размеры, мм, не более
— ДМ2005Сг, ДВ2005Сг, ДА2005Сг — ДМ2010Сг, ДВ2010Сг, ДА2010Сг — ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех — ДМ2005Сг1Ех«Ст», ДВ2005Сг1Ех«Ст», ДА2005Сг1Ех«Ст» |
0162
0101 0184x205x247 0175x200x212 |
Масса, кг, не более
— ДМ2005Сг, ДВ2005Сг, ДА2005Сг — ДМ2010Сг, ДВ2010Сг, ДА2010Сг — ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех — ДМ2005Сг1Ех«Ст», ДВ2005Сг1Ех«Ст», ДА2005Сг1Ех«Ст» |
1,6
1,0 5,5 5,1 |
Условия эксплуатации:
— температура окружающей среды, °С — температура измеряемой среды, °С — относительная влажность, % — атмосферное давление, кПа |
от -60 до +70 (кроме приборов исполнения 1Ех)
от -50 до +60 (приборы исполнения 1Ех) до +200 (с применением охладительных устройств) до +100при+25 °С (приборы исполнения У2) до +100 при+35 °С (приборы исполнения Т2) от 84 до 106,7 |
Число срабатываний контактов сигнализирующего устройства приборов | 200000 |
Средняя наработка на отказ приборов исполнения «Кс», ч, не менее | 66000 |
Средняя наработка на отказ, ч, не менее | 100000 |
Средний срок службы, лет, не менее | 6 (для приборов исполнения «Кс») 10 (кроме приборов исполнения «Кс») |
Поверка осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 — манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
- Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
- Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
- Знак поверки в виде оттиска каучукового клейма наносится на корпус и (или) стекло прибора и (или)в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
- ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
- ГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»
- ГОСТ 30852.1-2002 (МЭК 60079-1:1998) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка»
- ТУ 4212-040-00225590-2001 «Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия».
