Поверка манометров, мановакуумметров, напоромеров, тягонапоромеров показывающих МП, МВП, НП, ТНП
Поверка приборов проводиться по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановаку-умметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к манометрам МП, мановакуумметрам МВП, напоромерам НП, тягонапоромерам ТНП показывающим
- ГОСТ 2405-88. «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия». со специальным видом взрывозащиты. Технические требования и методы испытаний.
- ТУ РБ 37388602.002-96 «Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоро-меры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения избыточного и ваку-умметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Модификации: МП-63ПЛ, НП-63, МП-100, МВП-100, МП-100/Тэ, МП-100/Фз, МП-100/Тэ/Фз, НП-100, Т1Ш-100, МП100МД/Фз-Дм-Жд, МВП100МД/Фз-Дм-Жд, МВП100МД/Фз-Дм-Жд, МП 100НЗ/Фз-Дм-Жд-ВУ, МВП 100НЗ/Фз-Дм-Жд-Ву, МП-160, МВП-160, НП-160, МП-250
Поверка манометров, мановакуумметров, напоромеров, тягонапоромеров показывающих МП, МВП, НП, ТНП

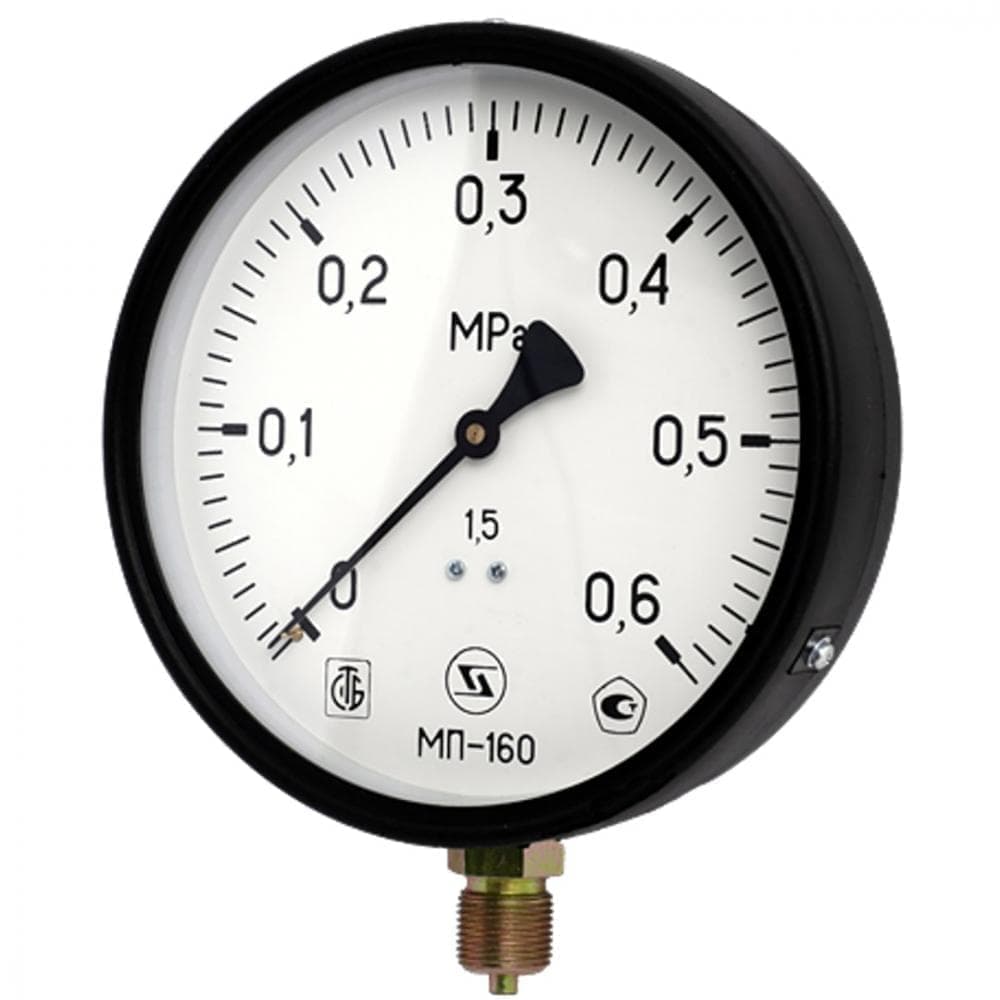

Приборы состоят из цилиндрического или квадратного корпуса с предохранительным стеклом и со штуцером в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с трибкосекторным механизмом, на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосекторного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.
Приборы изготавливаются с диаметром или размером лицевой панели корпуса 40, 50, 63, 100, 160, 250 мм из стали или полистирола.
Приборы, предназначенные для наполнения жидкостью, должны быть оснащены устройством выпуска жидкости.
| Наименование прибора | Обозна
чение прибора |
Верхний предел изме | рений | Класс точности по ГОСТ 2405-88 | Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-96 | ||
| вакуумметрического
давления |
избыточного
давления |
||||||
| кПа
(минус) |
МПа
(минус) |
кПа | МПа | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Манометр | МП-40
МП-50 МП-63 |
60
100 160 250 400 600 |
0,06
0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0 |
1.5
2.5 4,0 |
IP40
IP54 |
||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 0,06 | |||||||
| 0,1 | |||||||
| 0,16 | |||||||
| 0,25 | |||||||
| 0,4 | |||||||
| 60 | 0,6 | ||||||
| 100 | 1,0 | 1,0 | |||||
| МП-100 | 160 | 1,6 | 1,5 | IP40 | |||
| Манометр | 250
400 600 |
2,5
4.0 6.0 10,0 16,0 25.0 40.0 60.0 |
2,5 | IP54 | |||
| МП-160 | 60
100 160 250 400 600 |
0,06
0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4,0 |
0,6
1,0 1.5 2.5 |
IP40
IP54 |
|||
| Манометр | 6,0
10,0 16,0 25.0 40.0 60.0 |
||||||
| МП-250 | ,6 ,0 ,6 ,5 ,0 ,0 о» ^ ^ <n» ^ ю» | 1,5 | IP40 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Манометр с | МП-50 | 400 | 0,4 | 1,5 | IP54 | ||
| жидкостным на | МП-63 | 600 | 0,6 | 2,5 | |||
| полнением | 1,0
1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0 |
||||||
| МП-100 | 100 | 0,1 | 1,0 | IP54 | |||
| МП-160 | 160
250 400 600 |
0,16
0,25 0,4 0,6 1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 60.0 |
1.5
2.5 |
||||
| Мановакуумметр | МВП-100 | 100 | 0,1 | 60 | 0,06 | 1,0 | IP40 |
| 100 | 0,1 | 150 | 0,15 | 1,5 | IP54 | ||
| 100 | 0,1 | 300 | 0,3 | 2,5 | |||
| 100 | 0,1
0,1 0,1 0,1 |
500 | 0,5
0,9 1,5 2,4 |
||||
| МВП-160 | 100 | 0,1 | 60 | 0,06 | 0,6 | IP40 | |
| 100 | 0,1 | 150 | 0,15 | 1,0 | IP54 | ||
| 100 | 0,1 | 300 | 0,3 | 1,5 | |||
| 100 | 0,1
0,1 0,1 0,1 |
500 | 0,5
0,9 1,5 2,4 |
2,5 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Мановакуум-метр с жидкостным наполнением | МВП-100 | 100
100 |
0,1
0,1 0,1 0,1 0,1 |
300
500 |
0,3
0,5 0,9 1,5 2,4 |
1,0
1.5 2.5 |
IP54 |
| Напоромер | НП-63
НП-100 |
2,5
4.0 6.0 10,0 16,0 25.0 40.0 |
1.5
2.5 4,0 |
IP40 | |||
| НП-160 | 0,6
1,0 1,6 2,5 4.0 6.0 10,0 16,0 25.0 40.0 |
0,6
1,0 1.5 2.5 |
IP40 | ||||
| Тягонапоро-
мер |
ТНП-100 | 1,25
2,0 3.0 5.0 8.0 12,5 20,0 |
1,25
2,0 3.0 5.0 8.0 12,5 20,0 |
1.5
2.5 |
1Р40 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Манометр | МП100МД/Фз-Дм-Жд* | 0,6
1,0 1,6 2,5 4.0 10.0 16,0 |
1,5 | 1Р50 | |||
| Манометр с
жидкостным наполнением |
МП100НЗ/Фз-Дм-Жд-Ву * | 0,25
0,6 1,0 1,6 2,5 4.0 10.0 16,0 |
1,5 | 1Р54 | |||
| Мановакуумметр | МВП100МД/Фз-Дм-Жд * | 0,1
0,1 |
1,5
2,4 |
1,5 | 1Р50 | ||
| Мановакуумметр с жидкостным наполнением | МВП100НЗ/Фз-Дм-Жд-Ву* | 0,1
0,1 |
1,5
2,4 |
1,5
2,4 |
1Р54 | ||
| * Манометры железнодорожного исполнения.
Примечание — При поставках за пределы республики Беларусь по заказу потребителя допускается изготавливать приборы в других единицах измерения. |
|||||||
2.Диапазоны измерений избыточного и вакуумметрического давлений равны диапазонам показаний.
3. Диаметр или размер лицевой панели корпуса, масса приборов соответствуют значениям, указанным в таблице 2.
Таблица 2.
| Обозначение
прибора |
Диаметр или размер лицевой панели корпуса, мм, не более | Масса, кг, не более, для приборов | |
| без наполнения | с жидкостным наполнением | ||
| 1 | 2 | 3 | 4 |
| МП-40 | 40 | 0,07 | — |
| МП-50 | 50 | 0,07 | 0,10 |
| МП-63 | 63 | 0,11 | 0,14 |
| МП-63ПЛ | 63 | 0,4 | — |
| НП-63 | 63 | 0,11 | — |
| МП-100, МВП-100 | 100 | 0,30 | 0,85 |
| МП-100/Тэ, МП-100/Фз | 100 | 0,29 | — |
| МП-100/Тэ/Фз | 100 | 0,46 | — |
| НП-100, Т1Ш-100 | 100 | 0,70 | — |
| МП100МД/Фз-Дм-Жд | — | ||
| МВП100МД/Фз-Дм-Жд | 100 | 0,50 | — |
| МП 100НЗ/Фз-Дм-Жд-ВУ | — | ||
| 1 | 2 | 3 | 4 |
| МВП 100НЗ/Фз-Дм-Жд-Ву | 100 | 0,90 | |
| МП-160 | 160 | 0,95 | 2,00 |
| МВП-160 | 160 | 0,95 | — |
| НП-160 | 160 | 1,00 | — |
| МП-250 | 250 | 2,50 | — |
Диапазон температур окружающего воздуха при эксплуатации для исполнений:
- приборов без жидкостного наполнения — от минус 50оС до плюс 50оС;
- приборов с жидкостным наполнением — от минус 17оС до плюс 50оС;
- МП100МД/Фз-Дм-Жд, МВП100МД/Фз-Дм-Жд — от от минус 55 оС до плюс 70оС;
- МП 100НЗ/Фз-Дм-Жд-Ву, МВП100НЗ/Фз-Дм-жД-ВУ — от минус 17оС до плюс 70оС.
Пределы допускаемой основной погрешности приборов
| Класс точности по ГОСТ 2405-88 | Пределы допускаемой основной погрешности, % |
| 0,6 | ± 0,6 |
| 1,0 | ± 1,0 |
| 1,5 | ± 1,5 |
| 2,5 | ± 2,5 |
| 4,0 | ± 4,0 |
Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности измерений.
Полный средний срок службы приборов не менее 10 лет.
Поверка приборов проводиться по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановаку-умметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к манометрам МП, мановакуумметрам МВП, напоромерам НП, тягонапоромерам ТНП показывающим
- ГОСТ 2405-88. «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия». со специальным видом взрывозащиты. Технические требования и методы испытаний.
- ТУ РБ 37388602.002-96 «Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоро-меры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия».
