Поверка лабораторных весов электронных неавтоматического действия Excellence Precision

Назначение: для измерения массы при статическом взвешивании.

Поверка лабораторных весов электронных неавтоматического действия Excellence Precision

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

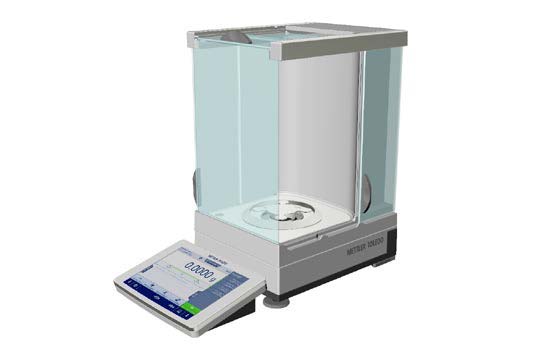

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания; а также для поверки (калибровки) гирь при условии соответствия среднего квадратического отклонения и цены деления требованиям разделам 4 и 5 ГОСТ 8.021-2015.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

• устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
• устройство первоначальной установки нуля (Т.2.7.2.4);
• устройство слежения за нулем (Т.2.7.3);
• совмещенные устройство установки нуля и уравновешивания тары (4.6.9);
• устройство тарирования (выборки массы тары) (Т.2.7.4);
• устройство предварительного задания массы тары (T.2.7.5);
• полуавтоматическое устройство установки нуля (Т.2.7.2.2);
• устройство индикации отклонения от нуля (п.4.5.5.);
• полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
• обнаружение промахов (4.13.9);
• цифровым показывающим устройством с отличающимся делением (Т.2.5.4);
• взвешивание в единицах измерения массы — грамм, миллиграмм, карат (2.1).

Весы выпускаются в разных модификациях, отличающихся:

• метрологическими характеристиками взвешивающего модуля;
• конструктивным исполнением модуля терминала.

Обозначение модели весов складывается из позиций:

X[X1][X2](D5)[X3] (DR)(N)[/A], где

• X1 — условное обеспечение модификация модуля терминала: PR, SR;
• X2 — условное обозначение взвешивающего модуля: 204, 404, 504; 303, 603, 1203, 3003, 5003, 6003, 1202, 2002, 4002, 6002, 8002, 10002, 15002, 20002, 4001, 6001, 8001, 10001, 16001, 32001, 64001, 16000, 32000, 64000;
• D5 — (при наличии) обозначает, действительную цену деления шкалы (d = 5 мг);
• X3 — условное обозначение размера платформы весов: S, L;
• DR (при наличии) условное обозначение, весов имеющих дополнительный плавающий точный диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;
• N — (при наличии) условное обозначение весов с d = 1 мг без ветрозащитного кожуха;
• А — обозначает соответствие требованиям ГОСТ OIML R 76-1-2011.

Весы имеют следующие режимы работы, не связанные со взвешиванием (4.20):

• счетный режим;
• суммирование;
• формулирование;
• статистическая обработка;
• вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB (1 USB устройство, 3 USB хост), один Ethernet (RJ45) для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.

ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню ПО модуля терминала.

Идентификационные данные ПО приведены в таблице 1. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Таблица 1 — Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.
