Поверка комплекта нагрузочного измерительного с регулятором РТ-2048-01
Поверка осуществляется по документу РШГА.411911.001 МП «Комплекты нагрузочные измерительные с регулятором РТ-2048. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
09.12.2016 г.
Основные средства поверки: амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85); трансформатор тока УТТ-6 (регистрационный номер в Федеральном информационном фонде № 520-62); трансформатор тока И523 (регистрационный номер в Федеральном информационном фонде № 1868-63); осциллограф цифровой GDS-806S (регистрационный номер в Федеральном информационном фонде № 25618-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 50030.2-94 Низковольтная аппаратура распределения и управления. Часть 2. Автоматические выключатели
- ТУ 4224-001-46964690-2016 Комплекты нагрузочные измерительные с регулятором РТ-2048. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения действующего значения силы тока и временных интервалов срабатывания максимальных расцепителей автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000 В с промышленной частотой 50 Гц с тремя видами расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Поверка комплекта нагрузочного измерительного с регулятором РТ-2048-01
Принцип действия комплектов основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.
Измерение тока протекающего во вторичной обмотке производится при помощи датчика тока, который представляет собой катушку Роговского. Катушка намотана на кольцевом сердечнике из немагнитного материала в один слой, с равномерным шагом, вдоль всего сердечника. Сигнал с катушки подается на вход аналого-цифрового преобразователя микроконтроллера для обработки.
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается.

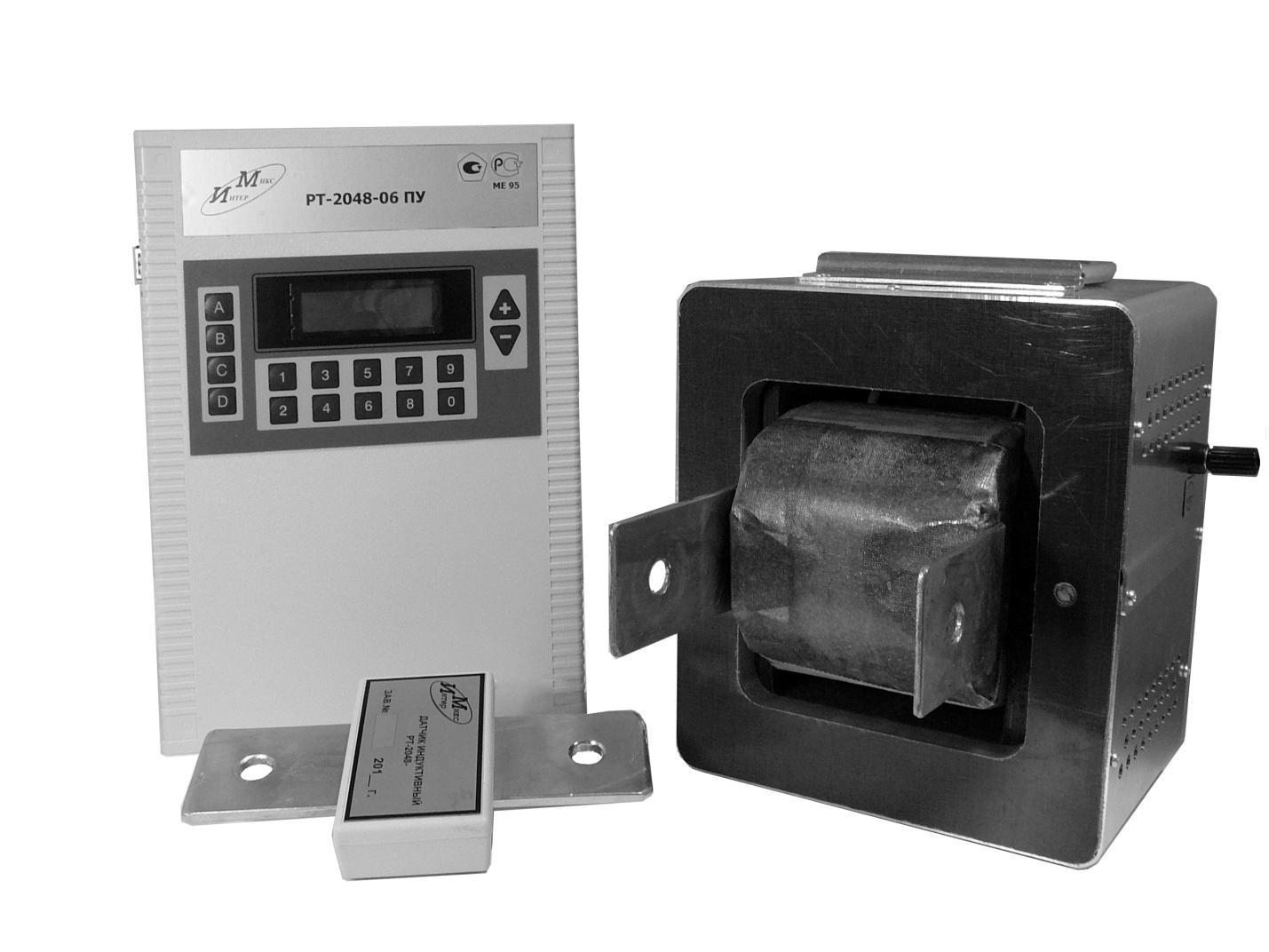

Комплекты представляют собой переносной прибор, в состав которого входят нагрузочный трансформатор (НТ), датчик индуктивный (ДИ) и пульт управления (ПУ). В зависимости от варианта исполнения (РТ-2048-01, РТ-2048-02, РТ-2048-06, РТ-2048-12) комплекты имеют в своем составе НТ-1, НТ-2, НТ-6 и НТ-12 на максимальные значения испытательного тока 1, 2, 6 и 12 кА, соответственно. Комплекты 2048-01 и РТ-2048-02 выполнены в виде моноблока — НТ, ДИ и ПУ располагаются в едином корпусе. Комплекты РТ-2048-06, РТ-2048-12 выполнены в виде трех самостоятельных единиц — блока силового (БС) со встроенным НТ, ПУ и ДИ.
ДИ предназначен для преобразования испытательного тока в измеряемый сигнал, пропорциональный производной тока di/dt, и передачи его на вход ПУ для дальнейшего преобразования.
Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу РШГА.411911.001 МП «Комплекты нагрузочные измерительные с регулятором РТ-2048. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
09.12.2016 г.
Основные средства поверки: амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85); трансформатор тока УТТ-6 (регистрационный номер в Федеральном информационном фонде № 520-62); трансформатор тока И523 (регистрационный номер в Федеральном информационном фонде № 1868-63); осциллограф цифровой GDS-806S (регистрационный номер в Федеральном информационном фонде № 25618-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 50030.2-94 Низковольтная аппаратура распределения и управления. Часть 2. Автоматические выключатели
- ТУ 4224-001-46964690-2016 Комплекты нагрузочные измерительные с регулятором РТ-2048. Технические условия
