Поверка комплексов фото видео фиксации системы мобильного контроля
Поверка осуществляется в соответствии с документом 651-15-31 МП «Комплексы фото видео фиксации системы мобильного контроля. Методика поверки», утвержденным первым заместителем генерального Директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.
Основные средства поверки:
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс;
- государственный рабочий эталон единиц координат местоположения 1 разряда в области пространства до 8000000 м от поверхности геоида, скорости в диапазоне от 0 до 12000 м/с, беззапросной дальности в диапазоне от 0 до 90000000 м, скорости изменения беззапросной дальности, в диапазоне от 0 до 11000 м/с, углов пространственной ориентации в диапазоне от 0° до 360° (рег. № 3.1.ZZT.0168.2015): доверительная граница погрешности (р = 0,67) хранения абсолютных координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 не более 0,01 м.
Сведения о методах измерений
Комплексы фото видео фиксации системы мобильного контроля. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам фото видео фиксации системы мобильного контроля
- ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
- Техническая документация фирмы-изготовителя
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат в системе координат ПЗ-90.11 и синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) с целью фото и видео фиксации факта проезда транспортных средств в зоне контроля.
Поверка комплексов фото видео фиксации системы мобильного контроля
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1, определении, хранении и передаче в центр обработки данных (ЦОД) данных о координатах средства контроля, дате и времени проезда зоны контроля контролируемым транспортным средством.

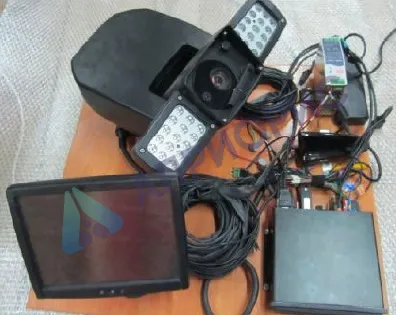

Конструктивно комплекс состоит из видеокамеры WTK-363, контроллера промышленного SunitFD2, совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны (выходное сопротивление 50 Ом, коэффициент усиления: не менее 28 дБ (для навигационных сигналов), не мене 4 дБ (для сигналов связи)), монитора сенсорного SunitF10 и эксплуатируется установленным на колесное транспортное средство. Измерения комплекс проводит только при полной остановке колесного транспортного средства.
Управление режимами работы и отображение измерительной информации комплексов осуществляется с помощью программного обеспечения «Mobil Spot».
Обмен данными между комплексом и ЦОД осуществляется по беспроводным каналам связи.
Результаты измерений комплексов могут использоваться, в том числе, для фиксации системой взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн, административных правонарушений.
Программное обеспечение
Комплексы работают под управлением специализированного программного обеспечения (ПО) «Mobil Spot».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Идентификационное данные (признаки) | Значение |
Идентификационное наименование ПО | ED MobilSpot.exe |
Номер версии (идентификационный номер ПО) | 1.2.0.6 и выше |
Цифровой идентификатор ПО | — |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Наименование характеристики | Значение
характеристики |
Доверительные границы погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), с | ± 1 |
Доверительные границы погрешности (по уровню вероятности 0,95) определения координат в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м | ± 15 |
Доверительные границы погрешности (по уровню вероятности 0,95) определения высоты в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м | ± 20 |
Напряжение питания от источника постоянного тока, В | от 11,5 до 24 |
Г абаритные размеры, мм, не более (длина х ширина х высота) видеокамера WTK-363 контроллер SunitFD2 монитор сенсорный Sunit F10 | 392 х 210 х 389 189 х 60 х 198 244 х 202 х 46 |
Масса, кг, не более видеокамера WTK-363 контроллер SunitFD2 монитор сенсорный Sunit F10 | 12
0,8 1,2 |
Рабочие условия эксплуатации (за исключением совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны и видеокамеры WTK-363):
— температура окружающего воздуха, °С — относительная влажность при 45 °С, %, не более Рабочие условия эксплуатации совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны и видеокамеры WTK-363: — температура окружающего воздуха, °С — относительная влажность при 25 °С, %, не более |
от 1 до 35 90
от минус 50 до 55 до 100 |
Поверка осуществляется в соответствии с документом 651-15-31 МП «Комплексы фото видео фиксации системы мобильного контроля. Методика поверки», утвержденным первым заместителем генерального Директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.
Основные средства поверки:
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс;
- государственный рабочий эталон единиц координат местоположения 1 разряда в области пространства до 8000000 м от поверхности геоида, скорости в диапазоне от 0 до 12000 м/с, беззапросной дальности в диапазоне от 0 до 90000000 м, скорости изменения беззапросной дальности, в диапазоне от 0 до 11000 м/с, углов пространственной ориентации в диапазоне от 0° до 360° (рег. № 3.1.ZZT.0168.2015): доверительная граница погрешности (р = 0,67) хранения абсолютных координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 не более 0,01 м.
Сведения о методах измерений
Комплексы фото видео фиксации системы мобильного контроля. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам фото видео фиксации системы мобильного контроля
- ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
- Техническая документация фирмы-изготовителя
