Поверка хроматографа Хроматэк – Кристалл 7000
Поверка осуществляется по документу «Инструкция. Хроматограф «Хроматэк-Кристалл 7000″ промышленный. Методика поверки.» 214.2.840.071-01Д, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 году.
Основные средства поверки:
- ГСО № 3972-87 (пропан — гелий) 0,50 % об. доля, 2-го разряда;
- ГСО № 5895-91 (пропан — азот) (0,15 — 0,30) % об. доля, 2-го разряда;
- ГСО № 5879-91 (азот — гелий) 200 млн-1 % об. доля, 2-го разряда;
- ГСО № 3954-87 (водород — азот) 1,0 % об. доля, 0-го разряда;
- ГСО 3910-87 (водород — азот) (0,60 — 1,0) % об. доля, 2-го разряда;
- ГСО 4281-88 (сероводород — азот) 0,050 % об. доля, 1-го разряда.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к хроматографам «Хроматэк -Кристалл 7000» промышленные ГОСТ 26703-93. Хроматографы аналитические газовые. Общие технические требования и методы испытаний.
Технические условия ТУ 4381-008-12908609-06.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

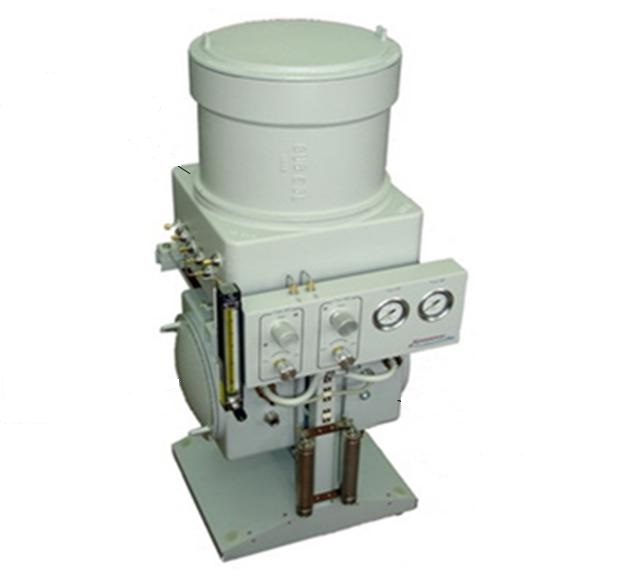

Назначение: для непрерывного определения состава технологических потоков газовых и жидких фаз
Область применения — объекты транспорта газа и нефтепродуктов, подземного хранения газа, газоперерабатывающие заводы, предприятия органического и нефтехимического синтеза, предприятия химической, нефтеперерабатывающей и газовой промышленности, предприятия пищевой, парфюмерной, фармацевтической промышленности; могут использоваться в системах коммерческого учета в сфере распространения государственного метрологического контроля и надзора.
Поверка хроматографа Хроматэк – Кристалл 7000
По режиму применения хроматограф относится к изделиям многократно-циклического действия.
Принцип действия хроматографа основан на применении методов газо-адсорбцион-ной, газожидкостной хроматографии в изотермическом режиме.
Хроматограф содержит:
- блок аналитический;
- блок электронный;
- блок питания
- блок подготовки пробы;
- персональный компьютер;
- программное обеспечение.
Блок аналитический, блок электронный, блок питания и отдельные узлы блока подготовки пробы выполнены во взрывозащищённом исполнении вида «Взрывонепроницаемая оболочка» с маркировкой взрывозащиты 1ExdIICT4.
Хроматограф состоит из двух частей — собственно хроматографа состоящего из аналитического блока, электронного блока и блока питания, смонтированных на общей несущей раме и блока подготовки пробы.
Блок аналитический хроматографа содержит детекторы:
- пламенно-ионизационный (ПИД);
- пламенно-фотометрический (ПФД);
- по теплопроводности (ДТП).
В состав блока аналитического хроматографа входят краны переключатели и дозаторы для дозирования газа, инжектор бесшприцевого ввода для дозирования жидкости (например, сжиженного газа или нестабильного газового конденсата).
В термостат колонок блока аналитического возможна установка капиллярной колонки на стандартной кассете.
Конструкция хроматографа обеспечивает переключение от одного до восьми анализируемых потоков пробы по заданному алгоритму. Выбор потока осуществляется в автоматическом режиме при помощи клапанов блока подготовки пробы. Питание клапанов осуществляется от блока питания хроматографа.
В блок электронный установлен дублирующий компьютер для обработки хроматограмм.
Для контроля текущего технического состояния хроматографа предусмотрены выходы релейной (световой и звуковой) сигнализации. Сигнализация включается при возникновении аварии в хроматографе и/или при отклонении параметров анализируемого газа за рамки установленных границ и отключается при устранении аварийной ситуации.
Возможна поставка хроматографа для одного анализируемого потока (хроматографа специализированного под задачу) в виде блока аналитического (рис.2). Блок аналитический может быть установлен в шкаф для защиты от экстремальных климатических воздействий влаги, тепла и холода окружающей среды.
| Наименование технических характеристик | Значения величин | ||
| ПИД | ПФД-S | ДТП | |
| Уровень флуктуационных шумов нулевого сигнала | 2-10-14А | 210-11А | 210-7В |
| Предел детектирования | 3 10-12 г/с | 410-12 гё/с | 3 10-9 г/см3 |
| Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота, площадь пика и время удерживания), %, не более | 2 | 6 | 2 |
| Пределы допускаемого значения относительной погрешности выходного сигнала (высота, площадь пика и время удерживания) за 48 часов непрерывной работы, %, не более | ± 2 | ± 6 | ± 2 |
| Относительное изменение выходного сигнала хроматографа (высота пиков и время удерживания) при изменении напряжения питания (220 -33) В, %, не более | ± 6 | ||
| Время выхода на режим хроматографа, ч, не более | 2 | ||
| Диапазон рабочих температур термостата колонок, де-
о/~’ текторов, С |
от 50 до 200 | ||
| Потребляемая мощность, кВт, не более: блок аналитический | 0,35 | ||
| блок подготовки пробы | 1,60 | ||
| Наименование технических характеристик | Значения величин |
| ПИД ПФД-S ДТП | |
| Габаритные размеры, мм, не более: блок аналитический | 490x440x490 |
| хроматограф | 520x720x1500 |
| блок подготовки пробы | 1100Х 850×1300 |
| Масса, кг, не более: блок аналитический | 55 |
| хроматограф | 110 |
| блок подготовки пробы | 140 |
Условия эксплуатации:
| — температура окружающего воздуха, °С | от 5 до 50; |
| — атмосферное давление, кПа | 84 — 106,4; |
| — относительная влажность (без конденсации), при 25 °C, % | до 95 |
Поверка осуществляется по документу «Инструкция. Хроматограф «Хроматэк-Кристалл 7000″ промышленный. Методика поверки.» 214.2.840.071-01Д, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 году.
Основные средства поверки:
- ГСО № 3972-87 (пропан — гелий) 0,50 % об. доля, 2-го разряда;
- ГСО № 5895-91 (пропан — азот) (0,15 — 0,30) % об. доля, 2-го разряда;
- ГСО № 5879-91 (азот — гелий) 200 млн-1 % об. доля, 2-го разряда;
- ГСО № 3954-87 (водород — азот) 1,0 % об. доля, 0-го разряда;
- ГСО 3910-87 (водород — азот) (0,60 — 1,0) % об. доля, 2-го разряда;
- ГСО 4281-88 (сероводород — азот) 0,050 % об. доля, 1-го разряда.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к хроматографам «Хроматэк -Кристалл 7000» промышленные ГОСТ 26703-93. Хроматографы аналитические газовые. Общие технические требования и методы испытаний.
Технические условия ТУ 4381-008-12908609-06.
