Поверка хроматографа газового Agilent Intuvo 9000
Поверка осуществляется по документу МП-242-2215-2018 «ГСИ. Хроматографы газовые моделей Intuvo 9000 GC System и 7820A GC System. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 июня 2018 г Основные средства поверки:
- стандартные образцы состава гексадекана ГСО 7289-96, метилпаратиона (метафоса) ГСО 11057-2018, пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007, гексахлорбензола ГСО 9106-2008;
- стандартные образцы состава искусственной газовой смеси, содержащей углеводородные газы с диапазоном аттестованных значений молярной доли пропана (в азоте или гелии) от 1000 до 100000 млн-1, имеющие относительную погрешность аттестации не более ±10% (например, ГСО 10772-2016);
- стандартные образцы состава искусственной газовой смеси с серосодержащими газами с диапазоном аттестованных значений молярной доли сероводорода (в азоте или гелии) от 1000 до 100000 млн-1, имеющие относительную погрешность аттестации не более ±10% (например, ГСО 10772-2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунках 1 и 2 и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы-изготовителя
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений содержания компонентов, входящих в состав анализируемых проб веществ и материалов в соответствии с методиками измерений.
Поверка хроматографа газового Agilent Intuvo 9000
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.
Хроматографы представляют собой стационарные настольные лабораторные приборы и состоят из основного блока, включающего термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера.
На передней панели хроматографов имеется панель управления и дисплей.
В хроматографах могут быть использованы как насадочные, так и капиллярные колонки. В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или двумя детекторами из следующего перечня:
- ДТП -детектор по теплопроводности;
- ПИД -пламенно-ионизационный детектор;
- ЭЗД -электронно-захватный детектор;
- ТИД- термоионный детектор;
- ПФД- пламенно-фотометрический детектор;
- ППФД-пульсирующий пламенно-фотометрический детектор;
- ХДС- хемилюминесцентный детектор для определения серы;
- ХДА- хемилюминесцентный детектор для определения азота;
- МСД- масс-спектрометрический детектор.
Модель газового хроматографа 7820А GC System представляет собой систему с воздушным термостатом для колонок, возможностью установки двух испарителей, клапанов для ввода газовых проб, двух детекторов и различных систем ввода пробы (автосамплер, термодесорбция, парофазный анализ и др.).
Модель газового хроматографа Intuvo 9000 GC System является современной системой, оснащенной прямым нагревом колонок (отсутствует воздушный термостат), сенсорным дисплеем для отображения различных параметров работы системы и ее обслуживания, возможностью установки испарителя, клапанов для ввода газовых проб, двух детекторов и различных систем ввода пробы (автосамплер, термодесорбция, парофазный анализ и др.).
К обеим моделям могут дополнительно подсоединяться детекторы ХДС, ХДА и МСД, которые представляют из себя отдельностоящие блоки.

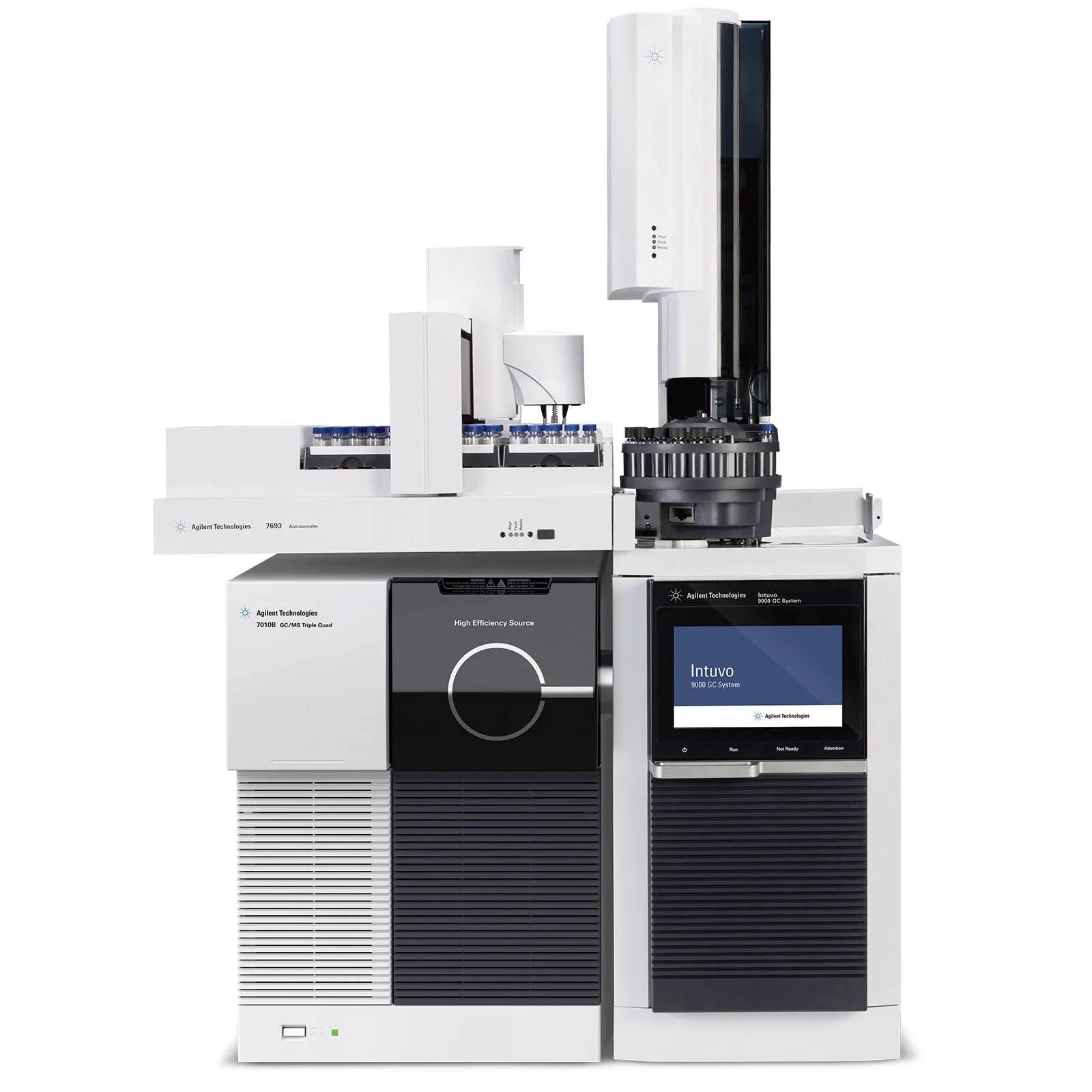

Общий вид хроматографов и место нанесения знака поверки приведены на рисунках
Пломбирование хроматографов не предусмотрено.
Метрологические характеристики (уровень флуктуационных шумов нулевого сигнала, предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов)
| Детектор | Уровень флуктуационных шумов нулевого сигнала, не более | Дрейф нулевого сигнала, не более | Предел детектирования, не более | Контрольное
вещество |
| ДТП | 5 10-4 В | 55 10-4, В/ч | 5 • 10-10 г/см3 | Г ексадекан Пропан 1) |
| ПИД | 110-13 А | 2,5 10-12, А/ч | 4,510-12 г/с | Г ексадекан Пропан 1) |
| ЭЗД | 3 Гц | 15 Гц/ч | 1,0 10-14 г/с | Линдан |
| ТИД | 210-13 А | 3,5• 10-12, А/ч | 110 г/с (по фосфору) 8 10-12 г/c (по азоту) | Метафос |
| ПФД | 2-10-10 А | 7,0 10-9, А/ч | 1,0 10-12 г/c (по фосфору) 3,0-10-11 г/c (по сере) | Метафос
Сероводород1 |
| ППФД | 1,610-3 В | 3 10-2 В | 1,0-10-12 г/c (по сере) 1,010-13 г/c (по фосфору) | Метафос Сероводород 1) |
| ХДС | 510-11 А | 1,2 10-9, А/ч | 1,5 • 10-12 г/с (по сере) | Метафос
Сероводород1 |
| ХДА | 510-11 А | 1,2 • 10-9, А/ч | 9-10-12 г/c (по азоту) | Метафос |
| Детектор | Уровень флуктуа-ционных шумов нулевого сигнала, не более | Дрейф нулевого сигнала, не более | Предел детектирования, не более | Контрольное
вещество |
| 1) При вводе пробы с помощью газового крана или газоплотного шприца | ||||
Метрологические характеристики детектора МСД
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 1,6 до 1050 |
| Чувствительность (отношение сигнал/шум), не менее:
-с турбомолекулярным насосом и высокоэфективным источником (HES) — с турбомолекулярным насосом и ионным источником (Extractor) — с турбомолекулярным или диффузионным насосом и стандартным ионным источником |
600:1
300:1 100:1 |
Относительное СКО выходного сигнала
| Детектор | Относительное СКО выходного сигнала, %, не более | |||
| Автоматическое дозирование пробы | Ручное дозирование пробы | |||
| по времени удерживания | по площади пика | по времени удерживания | по площади пика | |
| ДТП | 0,2 | 3,0 | 0,3 | 4,0 |
| ПИД | 0,2 | 3,0 | 0,3 | 4,0 |
| ЭЗД | 0,3 | 4,0 | 0,4 | 6,0 |
| ТИД | 0,3 | 4,0 | 0,4 | 6,0 |
| ПФД | 0,3 | 6,0 | 0,4 | 8,0 |
| ППФД | 0,3 | 10,0 | 0,4 | 12,0 |
| ХДС | 0,3 | 6,0 | 0,4 | 8,0 |
| ХДА | 0,3 | 6,0 | 0,4 | 8,0 |
| МСД | 3,0 | 8,0 | 4,0 | 10,0 |
Относительное изменение выходного сигнала за 8 часов непрерывной работы
| Детектор | Относительное изменение выходного сигнала за 8 часов непрерывной
работы, %, не более |
|
| по времени удерживания | по площади пика | |
| ДТП | 0,8 | 5,0 |
| ПИД | 0,8 | 5,0 |
| ЭЗД | 1 | 8 |
| ТИД | 1 | 8 |
| ПФД | 1 | 10 |
| ППФД | 1 | 14 |
| ХДС | 1 | 10 |
| ХДА | 1 | 10 |
| МСД | 4 | 10 |
Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур термостата колонок, °С | от температуры окружающего воздуха +4 до +450 |
| Наименование характеристики | Значение |
| Напряжение электропитания с частотой 50±3 Гц, В | 220+22-зз |
| Потребляемая мощность, В А, не более:
— модель Intuvo 9000 GC System — модель 7820А GC System |
1900
2250 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| — модель Intuvo 9000 GC System | 510x270x690 |
| — модель 7820А GC System | 490x560x510 |
| — детектор ХДС | 410x511x270 |
| — детектор ХДА | 410x511x270 |
| — детектор МСД | 410x540x300 |
| Масса, кг, не более: | |
| — модель Intuvo 9000 GC System | 31,8 |
| — модель 7820А GC System | 50,0 |
| — детектор ХДС | 22,0 |
| — детектор ХДА | 24,0 |
| — детектор МСД | 46,0 |
| Условия эксплуатации:
о/~’ -диапазон температур окружающего воздуха, С — относительная влажность окружающего воздуха (при температуре +25 оС), %, не более -диапазон атмосферного давления, кПа |
от +15 до +30 80
от 84 до 106 |
Поверка осуществляется по документу МП-242-2215-2018 «ГСИ. Хроматографы газовые моделей Intuvo 9000 GC System и 7820A GC System. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 июня 2018 г Основные средства поверки:
- стандартные образцы состава гексадекана ГСО 7289-96, метилпаратиона (метафоса) ГСО 11057-2018, пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007, гексахлорбензола ГСО 9106-2008;
- стандартные образцы состава искусственной газовой смеси, содержащей углеводородные газы с диапазоном аттестованных значений молярной доли пропана (в азоте или гелии) от 1000 до 100000 млн-1, имеющие относительную погрешность аттестации не более ±10% (например, ГСО 10772-2016);
- стандартные образцы состава искусственной газовой смеси с серосодержащими газами с диапазоном аттестованных значений молярной доли сероводорода (в азоте или гелии) от 1000 до 100000 млн-1, имеющие относительную погрешность аттестации не более ±10% (например, ГСО 10772-2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунках 1 и 2 и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы-изготовителя
