Поверка хроматографа аналитического газового стационарного лабораторного Кристаллюкс-4000М

Назначение: для анализа газовых, жидких и твердых проб сложных органических соединений. Хроматограф применяется в фармацевтической, пищевой, химической, нефтехимической и других отраслях промышленности, экологии, здравоохранении. Хроматограф является индивидуально градуируемым измерительным прибором, градуировка хроматографа осуществляется потребителем с учетом конкретной методики хроматографического анализа.

Взамен № 24716-03. Заменен в 2012 г. на 24716-12

Поверка хроматографа аналитического газового стационарного лабораторного Кристаллюкс-4000М

Принцип действия хроматографа основан на применении методов газо-адсорбционной и газожидкостной хроматографии в изотермическом режиме и режиме линейного программирования температуры и (или) расхода газа-носителя хроматографических колонок.

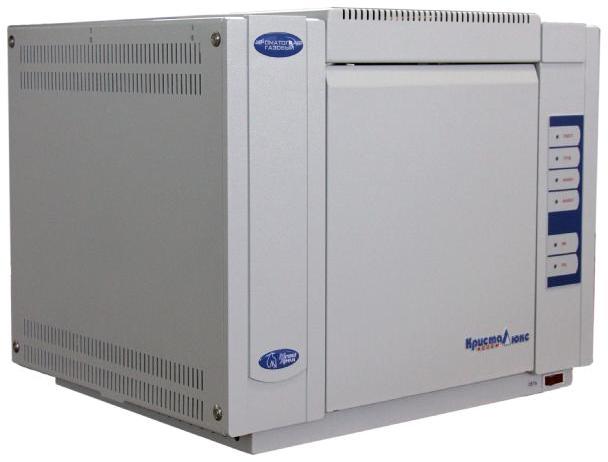

Хроматограф представляет собой аналитический блок в виде моноблока со средним термостатом колонок, на котором установлен аналитический модуль с детекторами, инжекторами, дозирующими устройствами, хроматографическими колонками. В состав хроматографа входят также персональный компьютер, программное обеспечение для обработки хроматографической информации «NetChrom V2.1», методики хроматографического анализа.

Увеличенный объем термостата колонок позволяет разместить в нем кроме нескольких колонок, как насадочных, так и капиллярных большей длины, устройства ввода и переключения колонок. Устройства хроматографа обладают высокой инертностью к анализируемым соединениям.

Аналитический модуль обладает широким набором детекторов как одиночных, так и соединенных в мультидетектор (до трех детекторов как универсальных, так и селективных): пламенно-ионизационный детектор (ПИД), детектор по теплопроводности (ДТП), электроннозахватный детектор (ЭЗД), пламенно-фотометрический детектор (ПФД), термоионный детектор (ТИД), фотоионизационный детектор (ФИД), гелиевый ионизационный детектор (ГИД), масс-спектрометрический детектор (МСД) или их комбинации (ПИД/ПИД, ПИД/ДТП, ПИД/ПФД, ПИД/ТИД/ЭЗД, ПИД/ЭЗД, ПИД/ТИД, ПИД/ФИД, ФИД/ЭЗД, ФИД/ТИД, ДТП/ДТП, ПИД/ДТП/ДТП, ПИД/ПИД/ДТП, ПИД/ПИД/ПИД, ПИД/ФИД/ЭЗД, ПИД/ПФД/ЭЗД, ФИД/ДТП, ПФД/ДТП, ПФД/ДТП/ДТП,

ПИД/ПИД/ПИД, ПИД/ФИД/ЭЗД, ПИД/ПФД/ЭЗД, ФИД/ДТП, ПФД/ДТП, ПФД/ДТП/ДТП, ПИД/ЭЗД/ЭЗД, ЭЗД/ЭЗД, ПИД/ПИД/ЭЗД, ПИД/ПФД/ДТП, ПФД/ЭЗД, ТИД/ЭЗД, ЭЗД/ДТП, ГИД/ДТП, ПИД/ГИД и др.).

Хроматограф обладает высоким уровнем автоматизации управления режимами анализа и работой хроматографа, обработки полученной информации с помощью программы обработки, работающей в среде Windows, Linux, имеющей дружественный интерфейс и позволяющей работать с другими программами. Измерение сигналов детекторов осуществляется с помощью 24-х разрядного АЦП. Программа обеспечивает:

• возможность сбора данных и управление в реальном времени одновременно от одного до восьми хроматографов на одном компьютере;
• самодиагностику узлов хроматографа;
• автоматическое выявление до 2000 хроматографических пиков с возможностью ручной настройки алгоритма детектирования пиков;
• идентификацию до 1000 анализируемых соединений и до 500 групп по заранее созданным в процессе градуировок моделям, с использованием абсолютного и относительного времени удерживания, соотношения сигналов одновременно работающих детекторов, индексов удерживания (Ковача), температуры кипения компонентов;
• расчет концентрации и количества вещества различными методами, а также физических свойств анализируемых соединений;
• построение градуировочной характеристики компонентов по 100 точкам, задание различного вида градуировочных характеристик до кривой третьего порядка, расчет отклонения точек от построенной характеристики;
• запись в память компьютера хроматограмм почти неограниченной длительности, результатов расчета и условий проведения анализа;
• отображение на экране компьютера информации о результатах различных этапов обработки выходных сигналов детекторов, в т.ч., режимов анализа, параметров созданных методик и компонентов, параметров диагностического контроля, результатов статистической обработки и т.д.;
• редактирование записанных хроматограмм, переобработка, переидентификация и вывод на принтер;
• проведение операций над хроматограммами (сложение, вычитание, сравнение, фильтрация), расчет площади зашкаленных пиков, флуктуационных шумов и дрейфа нулевого сигнала, предела детектирования, среднего квадратического отклонения;
• параллельное проведение независимых анализов на двух каналах с использованием двух капиллярных или насадочных колонок и большинства типов детекторов;
• возможность обработки аналогового сигнала детектора другого неавтоматизированного хроматографа.

Управление режимами работы хроматографа осуществляются с помощью контроллера хроматографа. Ввод метода анализа, в т.ч. параметров режима анализа, методов расчета, градуировочных характеристик осуществляется с помощью персонального компьютера или выносной панели управления на базе микрокомпьютера типа Pocket PC.
