Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль
Поверка калибратора-контроллера проводится в соответствии с методикой поверки «Калибратор-контроллер давления ЭЛМЕТРО-Паскаль. Методика поверки», утвержденная ФГУП «ВНИИМС» в 2010 г.
Перечень основного оборудования и контрольно-измерительных приборов, применяемых для поверки калибратора-контроллера КД:
| Наименование | Тип | Требуемые технические характеристики |
| Манометр грузопоршневой | СРВ 5000 | диапазоны воспроизведения давления 0,04…5 МПа, 0.003.. .0,2 МПа, предел осн. погрешности 0,01% |
| Задатчики давления «Воздух» | Воздух -4000 Воздух-б,3 Метрам-505 Метрам-504 Метрам-503 | 0,02 … 40 кПа, класс точности 0.02% 10 …630 кГ1а, класс точности 0.02°/о 0,005 …25 кПа, класс точности 0.015/о 0,б …1000 кПа, класс точности 0.015% -0,25…-б3 кпа, класс точности 0.о2% |
| Контроллер давления | РРСЗ | о… 200 кпа, -90…100 кl1а -90…600 кПа -90… 3400 кпа
все — с пределом допускаемой основной погрешности 0,01% |
| Калибратор давления портативный | Метрам -517 | Диапазоны измерения давления: от 6,3 кпа до 3,5 МПа, класс точности 0.02% |
| Примечание. допускается применять другие зталонные средства измерений, с техническими характеристиками не хуже указанных выше. | ||
Межповерочный интервал -1 год.
Нормативные документы
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для поверки, калибровки и испытаний цифровых или аналоговых датчиков давления, стрелочных или цифровых манометров, реле и других приборов давления; точных измерений давления; могут использоваться в метрологических центрах, испытательных и калибровочных лабораториях, осуществляющих испытания, поверку и калибровку средств измерений давления.
Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль

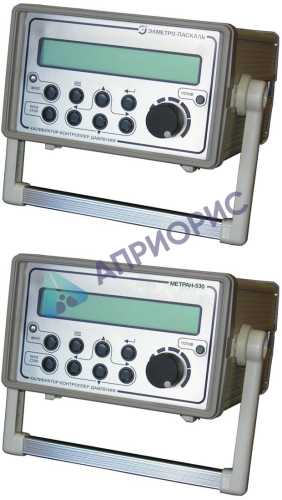

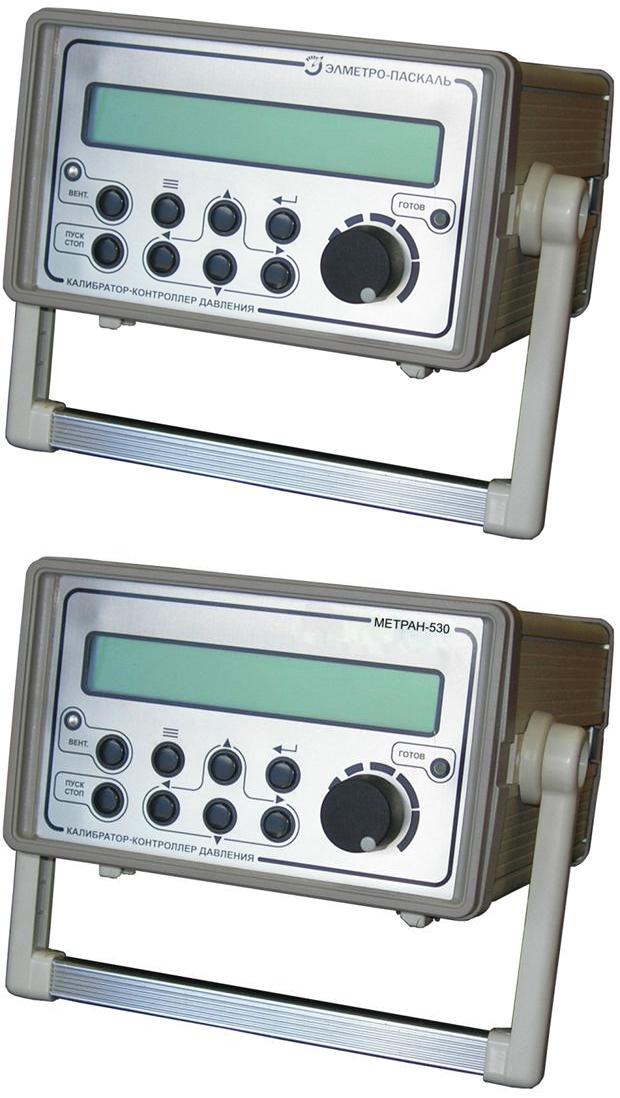

Калибраторы-контроллеры КД сочетают в себе функции прецизионного манометра и точного регулятора (контроллера) давления.
Калибраторы-контроллеры КД представляют собой задатчик — измеритель давления (разрежения), состоящий из высокоточньх внутренних и внешних модулей (первичных преобразователей давления), микропроцессорного блока, преобразующего низкоуровневые сигналы первичных преобразователей в цифровую индикацию на дисплее и устройства, задающего (генерирующего) давление.
Для функционирования КД в режиме генерации давления необходим внешний источник давления (компрессор, баллон со сжатым газом, вакуумный насос). При этом давление питания через систему пневмораспределителей, пневмоемкостей и клапанов, поступает в выходную пневмомагистраль, где измеряется посредством высокоточного сенсора давления, сигнал с которого поступает на вход микропроцессорного блока, управляющего работой электропневмоклапанов. Клапаны, управляемые по особому алгоритму, пропускают газ в магистраль или, наоборот, стравливают выходное давление в атмосферу. Совместная, синхронизируемая микрспроцессорным блоком работа клапанов, обеспечивает плавный выход давления на заданное значение без перерегулирования, что необходимо для проверки вариации (погрешности, обусловленной наличием гистерезиса) показаний датчиков давления и манометров. После выдержки заданного значения давления в течение заданного интервала времени контроллер, в зависимости от выбранного режима задания давления, автоматически или по команде оператора выходит на следующее заданное значение.
КД может комплектоваться одним или несколькими внешними модулями давления, различающихся диапазоном измерений и исполнением по точности.
Для каждого модуля полный диапазон давления разбит на поддиалазоны, один из которых выбирается в качестве рабочего из меню настройки прибора.
Применение внешних модулей позволяет:
- расширить диапазон измерений в область более низких значений давления применением внешних сменных модулей с меньшим диапазоном измерений давления, чем внутренний
- повысить точность КД (в том числе и приобретенного ранее), применением внешних модулей более высокого класса, чем внутренний.
- в случае протяженных пневматических линий связи с поверяемыми датчиками установить внешний эталонный модуль вблизи датчиков и скомпенсировать падение давления на линии связи.
В качестве внешних модулей давления возможно использование других калибраторов давления, например модулей Метран-518, цифровых манометров МТ-210/220. В этом случае КД играет лишь роль регулятора давления, а точность измерений определяется характеристиками соответствующих подключенных внешних эталонов.
КД имеет четыре исполнения по конструкции, определяемые верхним пределом измерения/регулирования (ВПИ) избыточного давления:
- исполнение 1 — ВПИ избыточного давления внутреннего модуля — 0,2 МПа,
- исполнение 2- ВПИ избыточного давления внутреннего модуля — 0,7 МПа,
- исполнение 3 — ВПИ избыточного давления внутреннего модуля — 2,0 МПа,
- исполнение 4- ВПИ избыточного давления внутреннего модуля — 3,5 МПа.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка калибратора-контроллера проводится в соответствии с методикой поверки «Калибратор-контроллер давления ЭЛМЕТРО-Паскаль. Методика поверки», утвержденная ФГУП «ВНИИМС» в 2010 г.
Перечень основного оборудования и контрольно-измерительных приборов, применяемых для поверки калибратора-контроллера КД:
| Наименование | Тип | Требуемые технические характеристики |
| Манометр грузопоршневой | СРВ 5000 | диапазоны воспроизведения давления 0,04…5 МПа, 0.003.. .0,2 МПа, предел осн. погрешности 0,01% |
| Задатчики давления «Воздух» | Воздух -4000 Воздух-б,3 Метрам-505 Метрам-504 Метрам-503 | 0,02 … 40 кПа, класс точности 0.02% 10 …630 кГ1а, класс точности 0.02°/о 0,005 …25 кПа, класс точности 0.015/о 0,б …1000 кПа, класс точности 0.015% -0,25…-б3 кпа, класс точности 0.о2% |
| Контроллер давления | РРСЗ | о… 200 кпа, -90…100 кl1а -90…600 кПа -90… 3400 кпа
все — с пределом допускаемой основной погрешности 0,01% |
| Калибратор давления портативный | Метрам -517 | Диапазоны измерения давления: от 6,3 кпа до 3,5 МПа, класс точности 0.02% |
| Примечание. допускается применять другие зталонные средства измерений, с техническими характеристиками не хуже указанных выше. | ||
Межповерочный интервал -1 год.
Нормативные документы
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
