Поверка калибратора многофункционального Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A
Основные метрологические характеристики калибраторов многофункциональных Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A приведены в таблицах 2 — 6.
Таблица 2 — Напряжение постоянного тока (воспроизведение)
Диапазон | Разрешение | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мкВ) | ||
0.220 мВ | 10 нВ | 7,5 + 0,4 |
0.2,2 В | 100 нВ | 5,0 + 0,7 |
0.11 В | 1 мкВ | 3,5 + 2,5 |
0.22 В | 1 мкВ | 3,5 + 4,0 |
0.220 В | 10 мкВ | 5,0 + 40 |
0. 1100 В | 100 мкВ | 6,5 + 400 |
Примечание: U — значение воспроизводимого напряжения постоянного тока
Диапазон | Разрешение | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + нА) | ||
0 … 220 мкА | 0,1 нА | 40 + 6,0 |
0 … 2,2 мА | 1 нА | 35 + 7,0 |
0 … 22 мА | 10 нА | 35 + 40 |
0 … 220 мА | 0,1 мкА | 45 + 700 |
± (10-6отн. ед. от установленного значения + мкА) | ||
0 … 2,2 А | 1 мА | 80 + 12 |
0 … 11 А | 10 мА | 360 + 480 |
Примечания: Диапазон измерении 11 А реализуется при использовании усилителя Fluke 5725А; I — значение воспроизводимой силы постоянного тока.
Таблица 4 — Напряжение переменного тока (воспроизведение)
Диапазон напряжений | Разрешающая способность | Частота | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мкВ) | |||
0 … 2,2 мВ | 1 нВ | 10.20 Гц | 240 + 4,0 |
20.40 Гц | 90 + 4,0 | ||
40 Гц. ..20 кГц | 80 + 4,0 | ||
20.50 кГц | 200 + 4,0 | ||
50.100 кГц | 500 + 5 | ||
100.300 кГц | 1050 +10 | ||
300.500 кГц | 1400 + 20 | ||
500 кГц.1 МГц | 2700 + 20 | ||
0 … 22 мВ | 10 нВ | 10.20 Гц | 240 + 4 |
20.40 Гц | 90 + 4 | ||
40 Гц. ..20 кГц | 80 + 4 | ||
20.50 кГц | 200 + 4 | ||
50.100 кГц | 500 + 5 | ||
100.300 кГц | 1050 +10 | ||
300.500 кГц | 1400 + 20 | ||
500 кГц.1 МГц | 2700 + 20 | ||
0 … 220 мВ | 100 нВ | 10.20 Гц | 240 + 12 |
20.40 Гц | 90 + 7 | ||
40 Гц. ..20 кГц | 80 + 7 | ||
20.50 кГц | 200 + 7 | ||
50.100 кГц | 460 + 17 | ||
100.300 кГц | 900 + 20 | ||
300.500 кГц | 1400 + 25 | ||
500 кГц.1 МГц | 2700 + 45 | ||
0 … 22 В | 10 мкВ | 10.20 Гц | 240 + 400 |
20.40 Гц | 90 + 150 | ||
40 Гц. ..20 кГц | 45 + 50 | ||
20.50 кГц | 75 + 100 | ||
50.100 кГц | 100 + 200 | ||
100.300 кГц | 275 + 600 | ||
300.500 кГц | 1000 +2000 | ||
500 кГц.1 МГц | 1500 +3200 |
Диапазон напряжений | Разрешающая способность | Частота | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мкВ) | |||
0 . 220 В | 100 мкВ | 10.20 Гц | 240 + 4000 |
20. 40 Гц | 90+1500 | ||
40 Гц.20 кГц | 52 + 60 | ||
20.50 кГц | 80+1000 | ||
50.100 кГц | 150 +2500 | ||
100.300 кГц | 900 + 16 | ||
300.500 кГц | 4400 + 40 | ||
500 кГц.1 МГц | 8000 + 80 | ||
Усилитель Fluke 5725А | |||
Диапазон напряжений | Разрешающая способность | Частота | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мВ) | |||
0 . 1100 В | 1 мВ | 40 Гц.1 кГц | 90 + 4 |
1.20 кГц | 165 + 6 | ||
20.30 кГц | 600 + 11 | ||
0 . 750 В | 30.50 кГц | 600 + 11 | |
50.100 кГц | 2300 + 45 |
Примечание: U — значение воспроизводимого напряжения переменного тока.
Таблица 5 — Сила переменного тока (воспроизведение)
Диапазон | Разрешающая
способность |
Частота | Пределы допускаемой относительной погрешности |
± (10-6 • отн. ед. от установленного значения + нА) | |||
0 . 220 мкА | 1 нА | 10.20 Гц | 250 + 16 |
20.40 Гц | 160 + 10 | ||
40 Гц . 1 кГц | 120 + 8 | ||
1.5 кГц | 180 + 12 | ||
5.10 кГц | 1100 + 65 | ||
0 . 2,2 мА | 10 нА | 10.20 Гц | 250 + 40 |
20.40 Гц | 160 + 35 | ||
40 Гц.1 кГц | 120 + 35 | ||
1.5 кГц | 200+ 110 | ||
5.10 кГц | 1100+ 650 | ||
0 . 22 мА | 100 нА | 10.20 Гц | 250 + 400 |
20.40 Гц | 160+ 350 | ||
40 Гц.1 кГц | 120+ 350 | ||
1.5 кГц | 200 + 550 | ||
5.10 кГц | 1100 + 5 мкА | ||
Диапазон | Разрешающая
способность |
Частота | Пределы допускаемой относительной погрешности |
± (10-6 • отн. ед. от установленного значения + мкА) | |||
0 . 220 мА | 1 мкА | 10.20 Гц | 250 + 4 |
20.40 Гц | 160 + 3,5 | ||
40 Гц.1 кГц | 120 + 2,5 | ||
1.5 кГц | 200 + 3,5 | ||
5.10 кГц | 1100 +10 |
Диапазон | Разрешающая
способность |
Частота | Пределы допускаемой относительной погрешности |
± (10-6 • отн. ед. от установленного значения + нА) | |||
0 . 2,2 А | 10 мкА | 20 Гц.1 кГц | 260 + 35 |
1.5 кГц | 450 + 80 | ||
5.10 кГц | 7000+160 | ||
0 . 11 А | 100 мкА | 40 Гц.1 кГц | 460+ 170 |
1.5 кГц | 950+ 380 | ||
5.10 кГц | 3600 + 750 |
Примечания: Диапазон измерении 11 А реализуется при использовании усилителя Fluke 5725А; I — значение воспроизводимой силы переменного тока.
Таблица 6 — Электрическое сопротивление постоянному току (воспроизведение)
Номинальное значение сопротивления | Пределы допускаемой относительной погрешности |
± 10-6 • отн. ед. от установленного значения | |
0 | 40 мОм |
1 Ом | ± 95 |
1,9 Ом | ± 95 |
10 Ом | ± 23 |
19 Ом | ± 23 |
100 Ом | ± 10 |
190 Ом | ± 10 |
1 кОм | ± 8,5 |
1,9 кОм | ± 8,5 |
10 кОм | ± 8,5 |
19 кОм | ± 8,5 |
100 кОм | ± 11 |
190 кОм | ± 11 |
1 МОм | ± 20 |
1,9 МОм | ± 21 |
10 МОм | ± 40 |
19 МОм | ± 57 |
100 МОм | ± 100 |
Примечание: R — значение воспроизводимого сопротивления постоянному току.
Время предварительного прогрева — удвоенное время с момента последнего включения, максимум — 30 минут.
Таблица 7 — Дополнительные технические ха | рактеристики калибратора. | |
Параметр | Значение параметра | |
Калибратора | Усилителя | |
Масса, кг, не более | 27 | 32 |
Потребляемая мощность, В А, не более | 300 | 750 |
Г абаритные размеры, мм | 178 х 432 х 630 | 133 х 432 х 630 |
Рабочие условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность, % |
15 — 35 | 80 |
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для:
- воспроизведения постоянного электрического напряжения;
- воспроизведения переменного электрического напряжения;
- воспроизведения силы постоянного электрического тока;
- воспроизведения силы переменного электрического тока;
- воспроизведения электрического сопротивления постоянному току.
Поверка калибратора многофункционального Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A

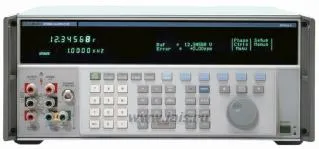

Калибратор представляет собой прибор, выполненный в металлическом корпусе с расположенными на его передней панели информационно-контрольным табло, клавишами для задания режимов работы и ввода необходимых параметров и выходными разъемами.
Информационно-контрольное табло представляет собой дисплей с флуоресцентным экраном, на котором отображаются значения воспроизводимых физических величин: выходное постоянное или переменное напряжение, выходной постоянный или переменный ток, сопротивление на постоянном токе с обозначением единиц измерения.
место пломбировки
Программное обеспечение
Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1-идентификационные данные программного обеспечения калибраторов
Наименование
ПО |
Наименование программного модуля (идентификационное наименование ПО) | Номер версии ПО | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
5700А/5720A
Firmware |
JFPN 1619757 | Rev 1.6 | — | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Основные метрологические характеристики калибраторов многофункциональных Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A приведены в таблицах 2 — 6.
Таблица 2 — Напряжение постоянного тока (воспроизведение)
Диапазон | Разрешение | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мкВ) | ||
0.220 мВ | 10 нВ | 7,5 + 0,4 |
0.2,2 В | 100 нВ | 5,0 + 0,7 |
0.11 В | 1 мкВ | 3,5 + 2,5 |
0.22 В | 1 мкВ | 3,5 + 4,0 |
0.220 В | 10 мкВ | 5,0 + 40 |
0. 1100 В | 100 мкВ | 6,5 + 400 |
Примечание: U — значение воспроизводимого напряжения постоянного тока
Диапазон | Разрешение | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + нА) | ||
0 … 220 мкА | 0,1 нА | 40 + 6,0 |
0 … 2,2 мА | 1 нА | 35 + 7,0 |
0 … 22 мА | 10 нА | 35 + 40 |
0 … 220 мА | 0,1 мкА | 45 + 700 |
± (10-6отн. ед. от установленного значения + мкА) | ||
0 … 2,2 А | 1 мА | 80 + 12 |
0 … 11 А | 10 мА | 360 + 480 |
Примечания: Диапазон измерении 11 А реализуется при использовании усилителя Fluke 5725А; I — значение воспроизводимой силы постоянного тока.
Таблица 4 — Напряжение переменного тока (воспроизведение)
Диапазон напряжений | Разрешающая способность | Частота | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мкВ) | |||
0 … 2,2 мВ | 1 нВ | 10.20 Гц | 240 + 4,0 |
20.40 Гц | 90 + 4,0 | ||
40 Гц. ..20 кГц | 80 + 4,0 | ||
20.50 кГц | 200 + 4,0 | ||
50.100 кГц | 500 + 5 | ||
100.300 кГц | 1050 +10 | ||
300.500 кГц | 1400 + 20 | ||
500 кГц.1 МГц | 2700 + 20 | ||
0 … 22 мВ | 10 нВ | 10.20 Гц | 240 + 4 |
20.40 Гц | 90 + 4 | ||
40 Гц. ..20 кГц | 80 + 4 | ||
20.50 кГц | 200 + 4 | ||
50.100 кГц | 500 + 5 | ||
100.300 кГц | 1050 +10 | ||
300.500 кГц | 1400 + 20 | ||
500 кГц.1 МГц | 2700 + 20 | ||
0 … 220 мВ | 100 нВ | 10.20 Гц | 240 + 12 |
20.40 Гц | 90 + 7 | ||
40 Гц. ..20 кГц | 80 + 7 | ||
20.50 кГц | 200 + 7 | ||
50.100 кГц | 460 + 17 | ||
100.300 кГц | 900 + 20 | ||
300.500 кГц | 1400 + 25 | ||
500 кГц.1 МГц | 2700 + 45 | ||
0 … 22 В | 10 мкВ | 10.20 Гц | 240 + 400 |
20.40 Гц | 90 + 150 | ||
40 Гц. ..20 кГц | 45 + 50 | ||
20.50 кГц | 75 + 100 | ||
50.100 кГц | 100 + 200 | ||
100.300 кГц | 275 + 600 | ||
300.500 кГц | 1000 +2000 | ||
500 кГц.1 МГц | 1500 +3200 |
Диапазон напряжений | Разрешающая способность | Частота | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мкВ) | |||
0 . 220 В | 100 мкВ | 10.20 Гц | 240 + 4000 |
20. 40 Гц | 90+1500 | ||
40 Гц.20 кГц | 52 + 60 | ||
20.50 кГц | 80+1000 | ||
50.100 кГц | 150 +2500 | ||
100.300 кГц | 900 + 16 | ||
300.500 кГц | 4400 + 40 | ||
500 кГц.1 МГц | 8000 + 80 | ||
Усилитель Fluke 5725А | |||
Диапазон напряжений | Разрешающая способность | Частота | Пределы допускаемой относительной погрешности |
± (10-6отн. ед. от установленного значения + мВ) | |||
0 . 1100 В | 1 мВ | 40 Гц.1 кГц | 90 + 4 |
1.20 кГц | 165 + 6 | ||
20.30 кГц | 600 + 11 | ||
0 . 750 В | 30.50 кГц | 600 + 11 | |
50.100 кГц | 2300 + 45 |
Примечание: U — значение воспроизводимого напряжения переменного тока.
Таблица 5 — Сила переменного тока (воспроизведение)
Диапазон | Разрешающая
способность |
Частота | Пределы допускаемой относительной погрешности |
± (10-6 • отн. ед. от установленного значения + нА) | |||
0 . 220 мкА | 1 нА | 10.20 Гц | 250 + 16 |
20.40 Гц | 160 + 10 | ||
40 Гц . 1 кГц | 120 + 8 | ||
1.5 кГц | 180 + 12 | ||
5.10 кГц | 1100 + 65 | ||
0 . 2,2 мА | 10 нА | 10.20 Гц | 250 + 40 |
20.40 Гц | 160 + 35 | ||
40 Гц.1 кГц | 120 + 35 | ||
1.5 кГц | 200+ 110 | ||
5.10 кГц | 1100+ 650 | ||
0 . 22 мА | 100 нА | 10.20 Гц | 250 + 400 |
20.40 Гц | 160+ 350 | ||
40 Гц.1 кГц | 120+ 350 | ||
1.5 кГц | 200 + 550 | ||
5.10 кГц | 1100 + 5 мкА | ||
Диапазон | Разрешающая
способность |
Частота | Пределы допускаемой относительной погрешности |
± (10-6 • отн. ед. от установленного значения + мкА) | |||
0 . 220 мА | 1 мкА | 10.20 Гц | 250 + 4 |
20.40 Гц | 160 + 3,5 | ||
40 Гц.1 кГц | 120 + 2,5 | ||
1.5 кГц | 200 + 3,5 | ||
5.10 кГц | 1100 +10 |
Диапазон | Разрешающая
способность |
Частота | Пределы допускаемой относительной погрешности |
± (10-6 • отн. ед. от установленного значения + нА) | |||
0 . 2,2 А | 10 мкА | 20 Гц.1 кГц | 260 + 35 |
1.5 кГц | 450 + 80 | ||
5.10 кГц | 7000+160 | ||
0 . 11 А | 100 мкА | 40 Гц.1 кГц | 460+ 170 |
1.5 кГц | 950+ 380 | ||
5.10 кГц | 3600 + 750 |
Примечания: Диапазон измерении 11 А реализуется при использовании усилителя Fluke 5725А; I — значение воспроизводимой силы переменного тока.
Таблица 6 — Электрическое сопротивление постоянному току (воспроизведение)
Номинальное значение сопротивления | Пределы допускаемой относительной погрешности |
± 10-6 • отн. ед. от установленного значения | |
0 | 40 мОм |
1 Ом | ± 95 |
1,9 Ом | ± 95 |
10 Ом | ± 23 |
19 Ом | ± 23 |
100 Ом | ± 10 |
190 Ом | ± 10 |
1 кОм | ± 8,5 |
1,9 кОм | ± 8,5 |
10 кОм | ± 8,5 |
19 кОм | ± 8,5 |
100 кОм | ± 11 |
190 кОм | ± 11 |
1 МОм | ± 20 |
1,9 МОм | ± 21 |
10 МОм | ± 40 |
19 МОм | ± 57 |
100 МОм | ± 100 |
Примечание: R — значение воспроизводимого сопротивления постоянному току.
Время предварительного прогрева — удвоенное время с момента последнего включения, максимум — 30 минут.
Таблица 7 — Дополнительные технические ха | рактеристики калибратора. | |
Параметр | Значение параметра | |
Калибратора | Усилителя | |
Масса, кг, не более | 27 | 32 |
Потребляемая мощность, В А, не более | 300 | 750 |
Г абаритные размеры, мм | 178 х 432 х 630 | 133 х 432 х 630 |
Рабочие условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность, % |
15 — 35 | 80 |
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
Отправка в город |
Срок доставки |
Москва |
2 рабочих дня |
Санкт-Петербург |
На следующий день |
Казань |
3-4 рабочих дней |
Ростов-на-Дону |
3-4 рабочих дней |
Саратов |
3-4 рабочих дней |
Екатеринбург |
3-4 рабочих дней |
Новосибирск |
3-5 рабочих дней |
Иркутск |
4-6 рабочих дней |
Хабаровск |
4-6 рабочих дней |
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
