Поверка кабельных приборов ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL

Характеристики

Межповерочный интервал

—

2 года

Госреестр

—

50952-12

Особенности

—

Поверка осуществляется в соответствии с документом «Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL. Методика поверки. МП 0876-0020-2012», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в июне 2012 г.

Основные средства поверки:

магазины сопротивлений: Р40104, диапазон 100 — 1000 МОм, КТ 0,1; Р40103, диапазон 1 МОм — 10 ГОм, КТ 0,1; Р40102, диапазон 0,01 — 100 МОм, КТ 0,02; Р4831: 0,01 — 110 000 Ом, КТ 0,02;
магазин емкостей Р5025: 100 пФ — 100 мкФ, класс 0,1;
генератор сигналов высокочастотный Г4-158: диапазон частот (0,01 — 100) МГц, погрешность установки частоты ±0,001 %, (1 10- — 2) В ±0,5 дБ
микровольтметр В3-59 с делителем напряжения ДН, входящим в комплект вольтметра; 20 Гц — 100 МГц; (0,01-100) В, погрешность в используемом диапазоне частот ±(0,05- 0,5) %
частотомер электронно-счетный Ч3-63/1: 0,1 Гц — 1500 МГц, ±510- f ± 1 ед. счета.

Сведения о методах измерений

Руководства по эксплуатации моделей ИРК-ПРО: ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL.

Нормативные документы, устанавливающие требования к приборам ИРК-ПРО

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ТУ 4221-020-40720371-12.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения электрических параметров кабелей с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей этих параметров.

Поверка кабельных приборов ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL

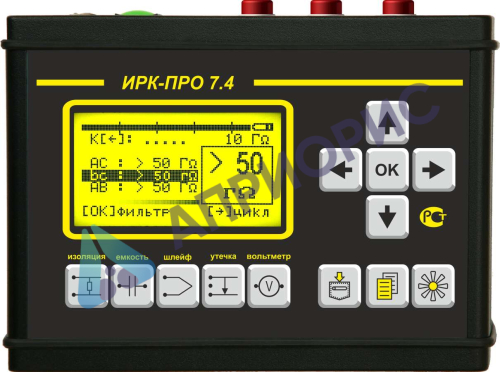

Приборы ИРК-ПРО, модель ИРК-ПРО 7.4, содержат измерительный мост, который предназначен для определения расстояния до участка с пониженным сопротивлением изоляции всех типов кабелей, измерения сопротивления изоляции, сопротивления шлейфа и электрической емкости кабеля, определения омической асимметрии. Данный мост входит в состав всех пяти моделей прибора.

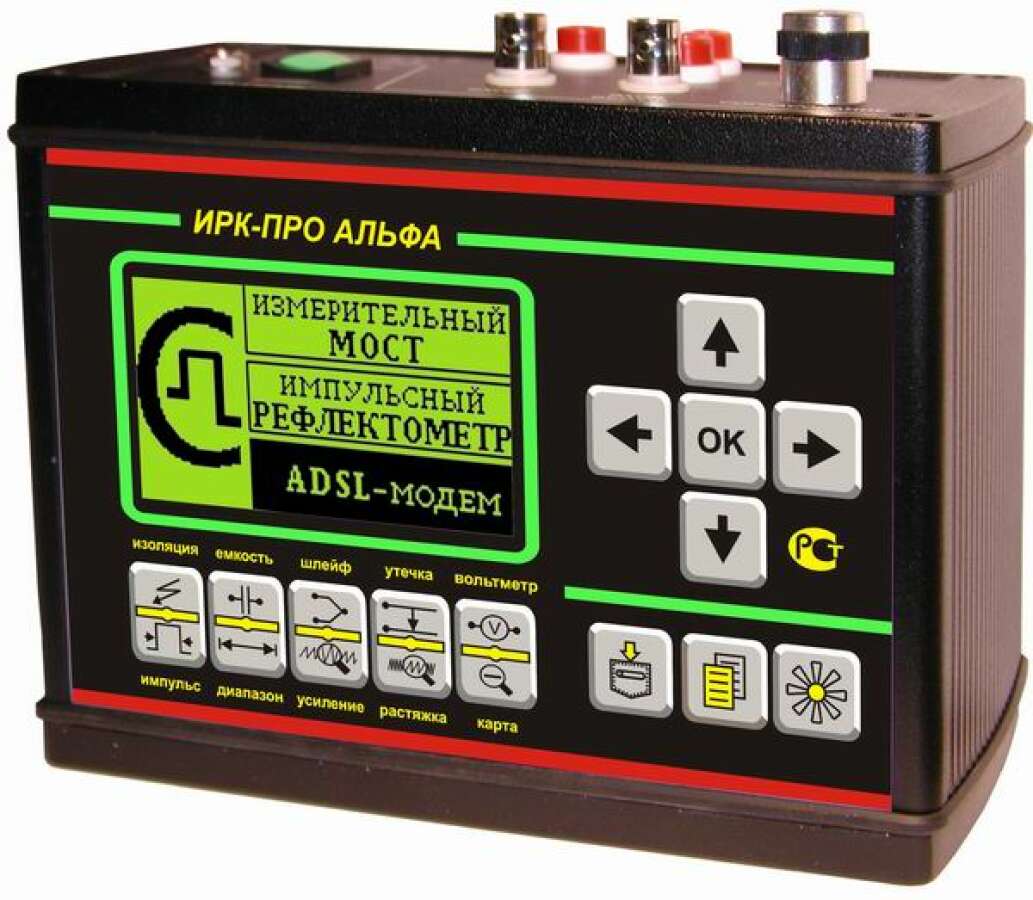

Модели ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, помимо моста, содержат импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.

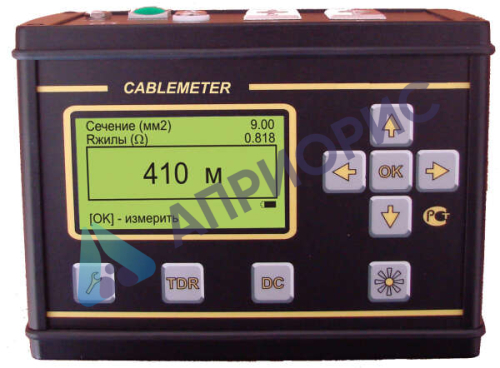

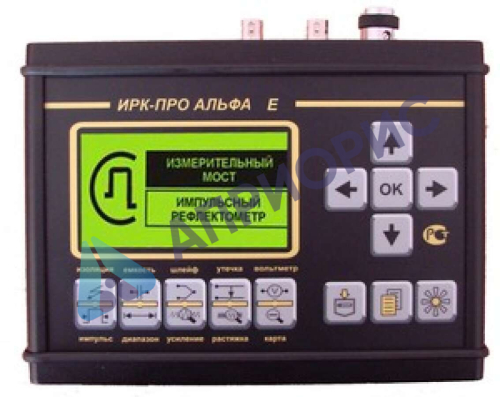

Модель ИРК-ПРО АЛЬФА Е является модификацией ИРК-ПРО АЛЬФА для измерения электрических параметров силовых кабелей. Модель CABLEMETER является модификацией ИРК-ПРО АЛЬФА для измерения омического сопротивления жилы кабеля в бухте и расчету длины кабеля по измеренному значению. Данная модификация, помимо моста, также содержит импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.

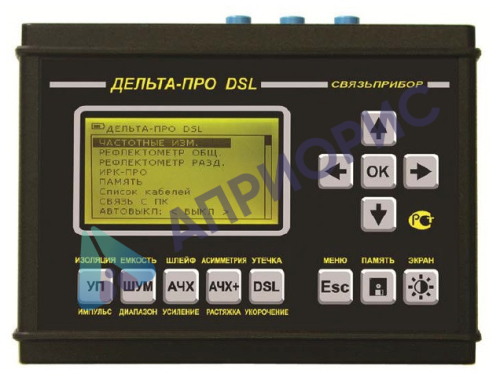

Модель ДЕЛЬТА-ПРО DSL, помимо измерительного моста, также содержит импульсный рефлектометр для оценки неоднородностей линии, но он носит индикаторный характер и не подлежит метрологической оценке. Кроме того, модель ДЕЛЬТА-ПРО DSL содержит измеритель частотных параметров кабельных линий для измерения в полевых и стационарных условиях рабочего затухания участка симметричного кабеля, измерение уровня переходного влияния на дальнем и ближнем конце кабеля, построение АЧХ.

В качестве дополнительной опции модели ИРК-ПРО АЛЬФА и ДЕЛЬТА-ПРО DSL имеют встроенный ADSL- модем.

Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на цифробуквенном или цифробуквенно-графическом диплее с сохранением их в энергонезависимой встроенной памяти.

Программное обеспечение

Программное обеспечение (далее по тексту — ПО), входящее в состав кабельного прибора ИРК-ПРО, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Она состоит из управляющей программы: IP 7.4 700.402a.bin (модель ИРК-ПРО 7.4); IPA 8.029.bin (модель ИРК-ПРО АЛЬФА); IPAE 8.034.bin (модель ИРК-ПРО АЛЬФА Е); CMTR 1.015.bin (модель CABLEMETER); DP DSL 2.005.bin (модель ДЕЛЬТА-ПРО DSL).

Идентификационные данные метрологически значимой части ПО указаны в таблице:

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
IP 7.4	IP 7.4 700.402a	700.402a	998F	CRC-16
IPA	IPA 8.029	8.029	A34E	CRC-16
IPAE	IPAE 8.034	8.034	9CA4	CRC-16
CMTR	CMTR 1.015	1.015	A6FE	CRC-16
DP DSL	DP DSL 2.005	2.005	A029	CRC-16

Защита ПО и данных от непреднамеренных и преднамеренных изменений:

Обмен данными между измерительными блоками осуществляется через синхронный последовательный интерфейс SPI. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:
- механизм передачи данных внутри транзакций;
- транзакции заканчиваются подтверждением их успешного завершения;
- направление и назначение данных внутри транзакции определяется уникальным идентификатором;
- целостность данных внутри транзакции проверяется с помощью расчета CRC, которая является неотъемлемой частью самой транзакции.
Доступ к микроконтроллеру исключен конструкцией аппаратной части приборов.
Для ограничения доступа внутрь корпуса приборов производится его пломбирование. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

магазины сопротивлений: Р40104, диапазон 100 — 1000 МОм, КТ 0,1; Р40103, диапазон 1 МОм — 10 ГОм, КТ 0,1; Р40102, диапазон 0,01 — 100 МОм, КТ 0,02; Р4831: 0,01 — 110 000 Ом, КТ 0,02;
магазин емкостей Р5025: 100 пФ — 100 мкФ, класс 0,1;
генератор сигналов высокочастотный Г4-158: диапазон частот (0,01 — 100) МГц, погрешность установки частоты ±0,001 %, (1 10- — 2) В ±0,5 дБ
микровольтметр В3-59 с делителем напряжения ДН, входящим в комплект вольтметра; 20 Гц — 100 МГц; (0,01-100) В, погрешность в используемом диапазоне частот ±(0,05- 0,5) %
частотомер электронно-счетный Ч3-63/1: 0,1 Гц — 1500 МГц, ±510- f ± 1 ед. счета.

Сведения о методах измерений

Руководства по эксплуатации моделей ИРК-ПРО: ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL.

Нормативные документы, устанавливающие требования к приборам ИРК-ПРО

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ТУ 4221-020-40720371-12.

Описание типа СИ

293,2 Кб

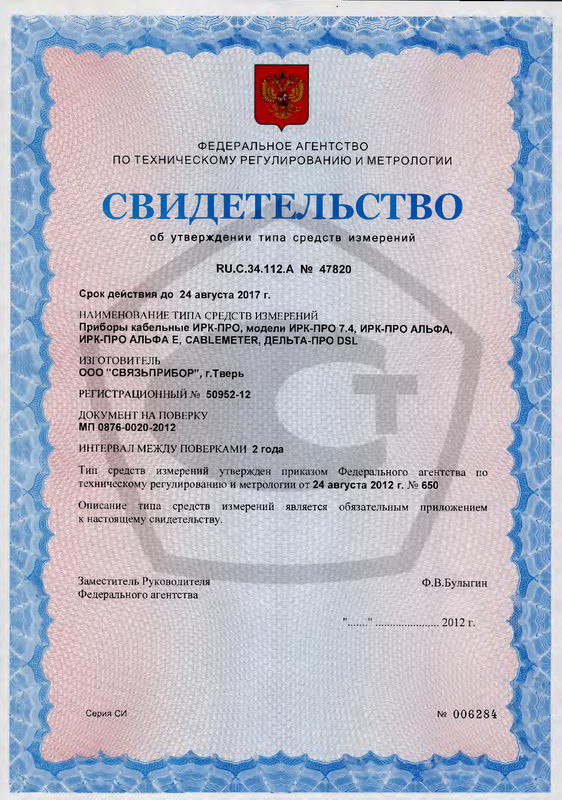

Свидетельство об утверждении типа СИ

125,9 Кб
