Поверка измерителя уровней электромагнитных излучений П3-42 (антенны АП-2)

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

61524-15

Особенности

—

Поверка осуществляется в соответствии с документом ПТМБ.411153.005 МП «Инструкция. Измерители уровней электромагнитных излучений П3-42. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» 4 июня 2015 года.

Основные средства поверки:

государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0.3^ 178 ГГц ГЭТ 160-2006, приказ Федерального агентства по техническому регулированию и метрологии от 14.07.2006 г. № 1838, ЗД (0,1 — 10) Вт/м2, СПВ (1,5 — 2,5>Ге-2, НСП (4…9)-1-e-2;
государственный рабочий эталон единицы плотности потока электромагнитной энергии — установка для поверки измерителей плотности потока энергии — установка для поверки измерителей плотности потока энергии П1-9, регистрационный № 3.1.ZZT.0019.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от 110 до 210 Вт-м , пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ;
государственный рабочий эталон единицы напряженности электрического поля
2 разряда в диапазоне от 0,01 до 300 МГц, регистрационный № 3.1.ZZT.0085.2013, диапазон воспроизведения напряженности электрического поля от 1 до 1500 В-м 1; пределы допускаемой погрешности воспроизведения напряженности электрического поля ± 7 %;
государственный рабочий эталон единицы напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц, регистрационный № 3.1.ZZT.0081.2013, диапазон воспроизведения напряженности магнитного поля от 0,05 до 3000 А-м 1 в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А-м 1 в диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А-м 1 в диапазоне частот от 2 до 30 кГц, от 0,005 до 100 А-м 1 в диапазоне частот от 30 до 100 кГц, от 0,005 до 3 А-м 1 , в диапазоне частот от 100 до 400 кГц, от 0,05 до 1 А-м 1 в диапазоне частот от 0,4 до 10 МГц, от 0,05 до 10 А-м-1 на частотах 0,5; 1,0; 5,0; 10,0 МГц пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ± 3 %;
государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности магнитного полей от 0,8 до 8 мА-м 1, пределы допускаемой относительной погрешности воспроизведения магнитного поля ± 6 %.

Сведения о методах измерений

Измеритель уровней электромагнитных излучений П3-42. Руководство по эксплуатации. ПТМБ.411153.005 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям уровней электромагнитных излучений П3-42

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
ГОСТ Р 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Измерители уровней электромагнитных излучений П3-42. Технические условия. ПТМБ.411153.005 ТУ.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений плотности потока электромагнитной энергии (далее — ППЭ), средних квадратических значений (далее — СКЗ) напряженности электрического и магнитного полей (далее — НЭП и НМП соответственно) в режиме непрерывного генерирования.

Поверка измерителя уровней электромагнитных излучений П3-42 (антенны АП-2)

Принцип действия измерителей П3-42 состоит в преобразовании антеннами-преобразователями высокочастотного электромагнитного поля в напряжение постоянного тока, которое подается на устройство измерительное, выполняющее обработку информации и отображение параметров измеряемого электромагнитного поля на ЖК-индикаторе.

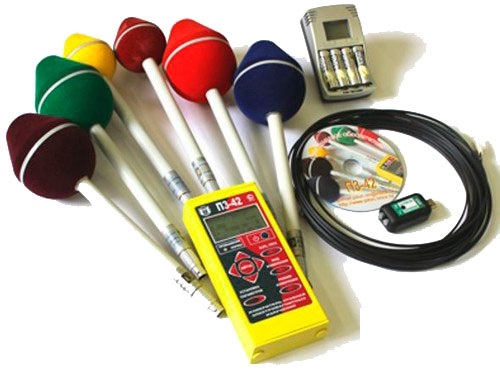

Измерители П3-42 состоят из шести сменных антенн-преобразователей АП-1, АП-2, АП-3, АП-4, АП-5, АП-6 и устройства измерительного. Антенны-преобразователи АП-1, АП-2, АП-3, АП-4, АП-6 конструктивно состоят из трех дипольно-детекторных микросборок, которые образуют взаимно-ортогональную структуру в пространстве.

Антенна-преобразователь АП-5 состоит из трех рамочных элементов с микросборками (далее — микроблок), которые образуют взаимно-ортогональную структуру в пространстве. Антенны-преобразователи присоединяются к устройству измерительному с помощью цангового разъема.

Устройство измерительное, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение напряжение постоянного тока, обработку информации и отображения значений параметров электромагнитного излучения. Измерение ППЭ проводится пересчетом измеренных значений НЭП для условия дальней зоны измерений.

Конструктивно устройство измерительное выполнено в виде моноблока и имеет алюминиевый корпус. На передней панели корпуса располагаются органы управления и ЖК-индикатор. На верхней панели корпуса расположен входной цанговый разъем. Для обеспечения совместной работы измерителя П3-42 с ПЭВМ в комплект поставки входят устройство сопряжения с USB-портом, кабель оптоволоконный и CD-ROM с программным обеспечением (далее — ПО).

Тип антенны преобразователя	Диапазон частот, МГц	Пределы измерения
		Напряженность		Плотность потока энергии (ППЭ), (мкВт/см²)
		Электрическая составляющая Е, (В/м)	Магнитная составляющая Н, (А/м)
Диапазон частот и пределы измерения измерителя в зависимости от использования типа антенны-преобразователя (АП)
АП-1 (Е, ППЭ)	300 − 40000	—	—	0,26 − 100000
АП-2 (Е, ППЭ)	300 − 95000	—	—	3 − 1000000
АП-3 (Е)	0,01 − 0,03 0,03 − 300	1,5 − 800 1 − 600	—	—
АП-4 (Е)	0,01 − 0,03 0,03 − 300	15 − 1500 10 − 1500	—	—
АП-5 (Н)	0,01 − 0,03 0,03 − 50	—	0,2-50 0,05-25	—
АП-6 (Е, ППЭ)	0,5 − 2000 2000 − 5640	2 − 615 1 − 450	—	1 − 100000 0,5 − 50000
Параметр			Значение
Пределы допускаемой основной погрешности измерения ППЭ и среднеквадратического значения напряженности электрического (магнитного) поля известной частоты		для АП-1	± 3,0 на уровнях от 0,26 до 1 мкВт∙см−2; ± 2,0 на уровнях от 1 до 100000 мкВт∙см−2
		для АП-2	± 3,2
		для АП-3	± 3,0 на уровнях от 1 до 3В∙м−1 для всего частотного диапазона; ± 2,0 на уровнях от 3 до 800 В∙м−1 для частот от 0,01 до 0,03 МГц и от 3 до 600 В/м для частот от 0,03 до 300 МГц
		для АП-4	± 3,0 на уровнях от 10 до 30 В∙м−1 для всего частотного диапазона; ± 2,0 на уровнях от 30 до 1500 В∙м−1 для всего частотного диапазона
		для АП-5	± 3,0 на уровнях от 0,2 до 0,5 А∙м−1 для частот от 0,01 до 0,03 МГц и на уровнях от 0,05 до 0,15 А∙м−1 для частот от 0,03 до 50 МГц; ± 2,0 на уровнях от 0,5 до 50 А∙м−1 для частот от 0,01 до 0,03 МГц и на уровнях от 0,15 до 25 А∙м−1 для частот от 0,03 до 300 МГц
		для АП-6	± 2,4
Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной, в пределах рабочих температур, не должны превышать на каждые 10 °C		для АП-1	±0,6 дБ
		для АП-2	±0,6 дБ
		для АП-3	±1,0 дБ
		для АП-4	±1,0 дБ
		для АП-5	±1,0 дБ
		для АП-6	±1,0 дБ
Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более		для АП-1	4 дБ в диапазоне частот от 0,3 до 11,5 ГГц; 9 дБ в диапазоне частот от 11,5 до 40 ГГц
		для АП-2	9 дБ в диапазоне частот от 0,3 до 95 ГГц
		для АП-3	12 дБ в диапазоне частот от 10 до 30 кГц; 9 дБ в диапазоне частот от 30 до 100 кГц; 5 дБ в диапазоне частот от 0,1 до 300 МГц,
		для АП-4	9 дБ в диапазоне частот от 10 до 30 кГц; 6 дБ в диапазоне частот от 0,03 до 300 МГц,
		для АП-5	13 дБ в диапазоне частот от 10 до 30 кГц; 8 дБ в диапазоне частот от 0,03 до 50 МГц
		для АП-6	5 дБ в диапазоне частот от 0,5 до 2000 МГц; 9 дБ в диапазоне частот от 2000 до 5640 МГц
Общие характеристики
Питание			две аккумуляторные батареи типоразмера R6 по классификации МЭК с напряжением 1,2 В
Ток потребления измерителя при напряжении питания 2,4 В			не превышает 15 мА без подсветки индикатора и 30 мА с подсветкой при выключенной сигнализации
Максимальный потребляемый ток			не превышает 150 мА
Время непрерывной работы с аккумуляторными батареями			не менее 65 часов с подсветкой ЖКИ и не менее 120 часов без подсветки ЖКИ
Время наработки на отказ измерителя составляет			не менее 10000 ч
Габаритные размеры антенн-преобразователей: — АП-1, АП-2 — АП-3, АП-4, АП-5, АП-6			∅ 64х300 мм ∅ 85х320 мм
Габаритные размеры измерителя в футляре для переноски			460×330×160 мм
Габаритные размеры измерителя в транспортной таре			506×382×156 мм
Масса антенн-преобразователей: — АП-1, АП-2 — АП-3, АП-4, АП-5 — АП-6			0,07 кг 0,10 кг 0,09 кг
Масса устройства измерительного			0,51 кг
Масса измеритель в футляре для переноски			4,50 кг
Масса измерителя в транспортной таре			5,60 кг
Условия окружающей среды
Нормальные условия применения: — температура окружающего воздуха, °C — атмосферное давление, кПа (мм рт.ст.) — относительная влажность воздуха, %,			20 ± 5; от 84 до 106 (от 630 до 795); от 30 до 80
Рабочие условия применения с антеннами-преобразователями АП-1 и АП-2: — температура окружающего воздуха, °C — атмосферное давление, кПа (мм рт. ст.) — относительная влажность при 30 °C, %, не более			от минус 25 °С до 55 °С; от 70 до 106,7 (от 525 до 800); 90
Рабочие условия применения с антеннами-преобразователями АП-3, АП-4, АП-5 и АП-6: — температура окружающего воздуха, °C — атмосферное давление, кПа (мм рт. ст.) — относительная влажность при 30 °C, %, не более			от минус 10 °С до 55 °С; от 70 до 106,7 (от 525 до 800); 90

Основные средства поверки:

государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0.3^ 178 ГГц ГЭТ 160-2006, приказ Федерального агентства по техническому регулированию и метрологии от 14.07.2006 г. № 1838, ЗД (0,1 — 10) Вт/м2, СПВ (1,5 — 2,5>Ге-2, НСП (4…9)-1-e-2;
государственный рабочий эталон единицы плотности потока электромагнитной энергии — установка для поверки измерителей плотности потока энергии — установка для поверки измерителей плотности потока энергии П1-9, регистрационный № 3.1.ZZT.0019.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от 110 до 210 Вт-м , пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ;
государственный рабочий эталон единицы напряженности электрического поля
2 разряда в диапазоне от 0,01 до 300 МГц, регистрационный № 3.1.ZZT.0085.2013, диапазон воспроизведения напряженности электрического поля от 1 до 1500 В-м 1; пределы допускаемой погрешности воспроизведения напряженности электрического поля ± 7 %;
государственный рабочий эталон единицы напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц, регистрационный № 3.1.ZZT.0081.2013, диапазон воспроизведения напряженности магнитного поля от 0,05 до 3000 А-м 1 в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А-м 1 в диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А-м 1 в диапазоне частот от 2 до 30 кГц, от 0,005 до 100 А-м 1 в диапазоне частот от 30 до 100 кГц, от 0,005 до 3 А-м 1 , в диапазоне частот от 100 до 400 кГц, от 0,05 до 1 А-м 1 в диапазоне частот от 0,4 до 10 МГц, от 0,05 до 10 А-м-1 на частотах 0,5; 1,0; 5,0; 10,0 МГц пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ± 3 %;
государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности магнитного полей от 0,8 до 8 мА-м 1, пределы допускаемой относительной погрешности воспроизведения магнитного поля ± 6 %.

Сведения о методах измерений

Измеритель уровней электромагнитных излучений П3-42. Руководство по эксплуатации. ПТМБ.411153.005 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям уровней электромагнитных излучений П3-42

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
ГОСТ Р 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Измерители уровней электромагнитных излучений П3-42. Технические условия. ПТМБ.411153.005 ТУ.
