Поверка измерителя толщины защитного слоя бетона Profoscope и Profometer PM-6
Поверка осуществляется по документу МП 2512-0007-2015 «Приборы для измерения толщины защитного слоя бетона Profoscope и Profometer PM-6. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30.05.2015 г.
Основными средствами поверки являются: линейка измерительная металлическая ГОСТ 427, штангенциркуль цифровой ГОСТ 166.
Сведения о методах измерений
- Методика измерений приведена в документах «Profoscope. Руководство по эксплуатации» и «Profometer PM-6. Руководство по эксплуатации» 2014 г.
Нормативные и технические документы, устанавливающие требования к приборам для измерения защитного слоя бетона Profoscope и Profometer PM-6
- Техническая документация фирмы «Proceq SA».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений толщины защитного слоя бетона до стержня арматуры, диаметра стержня арматуры, обнаружения стержней арматуры, построения распределения толщины защитного слоя и построения сетки стержней арматуры.
Поверка измерителя толщины защитного слоя бетона Profoscope и Profometer PM-6
Принцип действия приборов основан на использовании электромагнитной импульсной индукции. В датчик встроены две электромагнитные катушки, одна из которых излучает сигнал, другая принимает. Излучающая катушка датчика создаёт магнитное поле в контролируемом материале. За счет этого на поверхности электропроводящего материала стержня арматуры образуются вихревые токи, которые ослабляют исходное наведенное магнитное поле. Разница между наведенным и полученным магнитным полем используется прибором для получения результатов. Электронный блок производит преобразование значений сигнала и выводит на дисплей показания в миллиметрах, с учётом поправок на диаметр арматуры и расстояния до ближайших стержней.
Приборы Profoscope представляют собой электронный блок со встроенным датчиком, в комплект к нему прилагаются тестовые образцы. Электронный блок имеет дисплей, светодиодный индикатор, клавиши управления, отсек для батарей. Тестовые образцы представляют из себя пластиковые блоки прямоугольного сечения, в которые установлена арматура определённого диаметра. Приборы Profoscope имеют исполнения: Profoscope и Profoscope+, различающиеся функциями программного обеспечения (далее ПО). Прибор Profoscope+ имеет функцию памяти, позволяющую сохранять данные о проведённых измерениях, а также возможность использовать компьютерную программу ProfoLink, осуществляющее связь прибора с персональным компьютером (далее ПК).

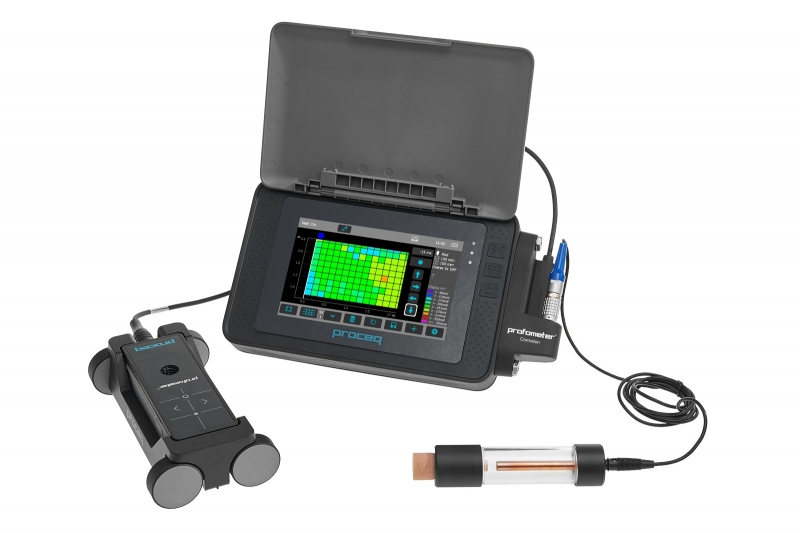

Приборы Profometer PM-6 состоят из электронного блока, датчика и соединительных кабелей. Электронный блок имеет сенсорный дисплей и отсек для аккумулятора. Тестовые образцы представляют из себя пластиковые блоки прямоугольного сечения, в которые установлена арматура определённого диаметра. В приборах предусмотрена передача данных на ПК для последующей обработки с помощью программы PM-link из комлекта поставки. Приборы Profometer PM-6 имеют исполнения: 600, 630 и 650, различающиеся функциями ПО. Исполнение 630 имеет дополнительную функцию построения сетки. Исполнение 650 имеет расширенные возможности для построения сетки и просмотра результатов измерений, воплощённые в функции Crossline.
Приборы могут включать дополнительные принадлежности, например, переходник с кабелем, наушники, защитный чехол и другое.
Программное обеспечение
- Приборы работают со встроенным ПО «Profoscope firmware» и «Profometer PM-6 firmware». ПО предназначено для:
- выполнения измерений толщины защитного слоя бетона и диаметра стержней арматуры;
- сбора и хранения статистики по измерительным операциям (исполнение Profoscope+ и прибор Profometer PM-6 всех исполнений);
- создания, редактирования и хранения протоколов измерений (исполнение Profoscope+ и прибор Profometer PM-6 всех исполнений);
- построения распределения толщины защитного слоя бетона (прибор Profometer PM-6 всех исполнений);
- построения сетки стержней арматуры (прибор Profometer PM-6 исполнений 630, 650). Идентификационные данны ПО приведены в таблице 1.
Идентификационные данные (признаки) | Значение для модели прибора | |
Profoscope | Profometer PM-6 | |
Идентификационное наименование ПО | Profoscope firmware | Profometer PM-6 firmware |
Номер версии (идентификационный номер) ПО | не ниже 3.0.1 | не ниже 2.0.0 |
Цифровой идентификатор ПО | 8aabcd0417b40a6a45808b97a64fb934 (алгоритм хеширования — MD5) | 79ae88effb233f277b7ac4d3d673e855 (алгоритм хеширования — MD5) |
Другие
идентификационные данные (если имеются) |
— | — |
В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню.
Влияние ПО учтено при нормировании метрологических характеристик.
Характеристики | Модель | |
Profoscope | Profometer PM-6 | |
1 | 2 | 3 |
Диапазон измерений диаметра арматуры, мм | 5-40 | |
Диапазон измерений толщины защитного слоя бетона при диаметре стержней арматуры, мм:
от 5 до 10 мм; свыше 10 до 20 мм; свыше 20 до 30 мм; свыше 30 до 40 мм |
2-120
2-150 2-160 2-185 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра арматуры, мм | ±2 | |
Пределы допускаемой абсолютной погрешности измерений толщины защитного слоя бетона, мм | При толщине защитного слоя бетона, мм ±1 от 2 до 50 ±2 свыше 50 до 90 ±3 свыше 90 до 120 ±4 свыше 120 до 185 | |
Дискретность, мм | 1 |
Г абаритные размеры приборов и тестовых образцов, мм, не более | 205*92×210 — прибор 101x111x353 — тестовый образец № 1 (диаметр арматуры 8 мм) 109x150x409 — тестовый образец № 2 (диаметр арматуры 16 мм) 182x221x503 — тестовый образец № 3 (диаметр арматуры 40 мм) | 185x110x45 — датчик 250x162x62 — электронный блок
101x111x353 — тестовый образец № 1 (диаметр арматуры 8 мм) 109x150x409 — тестовый образец № 2 (диаметр арматуры 16 мм) 182x221x503 — тестовый образец № 3 (диаметр арматуры 40 мм) |
Масса, кг, не более | 0,35 | электронный блок — 1,55 датчик — 0,36 |
Питание | 2 батареи типа АА | Литий-полимерный аккумулятор 3,6 В, 14 Ач |
Номинальное напряжение питания, В | 3,6 | 12,0 |
Потребляемая мощность, Вт, не более | 0,72 | 18,00 |
Средний срок службы, лет | 5 | |
Средняя наработка на отказ, ч | 2000 |
Геомет | рические размеры тестовых образцов | |
Тестовый образец № 1: | Тестовый образец № 2: | Тестовый образец № 3: |
А=98±3 мм | А=106±3 мм | А=179±3 мм |
Б=250±1 мм | Б=250±1 мм | Б=250±1 мм |
В=108±3 мм | В=147±3 мм | В=218±3 мм |
Г=0 8±1 мм | Г=0 16±1 мм | Г=0 40±1 мм |
Д=60±1 мм | Д=60±1 мм | Д=92±1 мм |
Е=10±1 мм | Е=11±1 мм | Е=16±1 мм |
Л=30±1 мм | Л=30±1 мм | Л=47±1 мм |
М=90±1 мм | М=120±1 мм | М=162±1 мм |
С=50±1 мм | С=78±1 мм | С=125±1 мм |
Поверка осуществляется по документу МП 2512-0007-2015 «Приборы для измерения толщины защитного слоя бетона Profoscope и Profometer PM-6. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30.05.2015 г.
Основными средствами поверки являются: линейка измерительная металлическая ГОСТ 427, штангенциркуль цифровой ГОСТ 166.
Сведения о методах измерений
- Методика измерений приведена в документах «Profoscope. Руководство по эксплуатации» и «Profometer PM-6. Руководство по эксплуатации» 2014 г.
Нормативные и технические документы, устанавливающие требования к приборам для измерения защитного слоя бетона Profoscope и Profometer PM-6
- Техническая документация фирмы «Proceq SA».
