Поверка измерителя-регулятора технологического (милливольтметры универсальные) ИРТ 5922, ИРТ 5920Н, ИРТ 5920НМ, ИРТ 5930Н, ИРТ 5940

Характеристики

Межповерочный интервал

—

2 года

Госреестр

—

20390-12

Особенности

—

Поверка осуществляется по Рекомендации МИ 3341-2011 «Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 5900. Методика поверки».

Основные средства поверки:

калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260: диапазон воспроизведения температуры ТС 50П (100П) — минус 200.200 °С, основная погрешность: ±0,03 °С;
диапазон воспроизведения температуры ТС 50П (100П) — 200.600 °С, основная погрешность ±0,05 °С;
диапазон воспроизведения напряжения — минус 10.100 мВ, основная погрешность: ±(710-5|U| + 3) мкВ. диапазон воспроизведения и измерений тока — 0.25 мА, основная погрешность: ±(10-4I + 1) мкА;
комплекс автоматизированный многоканальный поверочный «ЭЛЕМЕР-АМК-310» диапазон воспроизведения и измерений тока — 0.25 мА,
основная погрешность: ±(10-4I + 1) мкА
диапазон воспроизведения напряжения — минус 10.100 мВ,
основная погрешность: ±(710-5»|U| + 3) мкВ;
значения воспроизведения сопротивления — 0, 40, 80, 158, 316 Ом, основная погрешность: ±(1-10-5-R+1-10-3) Ом;
вольтметр универсальный В7-78: погрешность измерения напряжения постоянного тока — не более 0,02 %;
установка для проверки электрической безопасности GPI-745A напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;
мегаомметр Ф4102/1-1М — диапазон измерений сопротивления: 0.20000 МОм.

Сведения о методиках (методах) измерений приведены в разделе «Использование изделий по назначению» руководств по эксплуатации НКГЖ.411618.004-ХХРЭ, НКГЖ.411618.017РЭ.

Нормативные документы, устанавливающие требования к измерителям-регуляторам технологическим (милливольтметрам универсальным) ИРТ 5900:

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 4210-019-13282997-06 Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 5900. Технические условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры..
МИ 3341-2011 Измерители-регуляторы технологические (милливольтметры универсаль-ные) ИРТ 5900. Методика поверки.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или термоэлектрических преобразователей с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU.

Поверка измерителя-регулятора технологического (милливольтметры универсальные) ИРТ 5900

Принцип действия ИРТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло ИРТ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ИРТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

ИРТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации ИРТ производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-232 или RS-485.

В состав ИРТ входит встроенный источник напряжения, предназначенный для питания первичных преобразователей с унифицированным выходным сигналом постоянного тока. В состав ИРТ (кроме ИРТ 5940) также входит преобразователь встроенный измерительный (ПВИ), преобразующий измеряемую величину в унифицированный выходной сигнал постоянного тока 0.. .5, 0.. .20 или 4.. .20 мА.

В соответствии с ГОСТ 9736-91 ИРТ являются:

по числу преобразуемых входных сигналов — одноканальными;
по числу выходных сигналов — одноканальными;
по зависимости выходного сигнала от входного — с линейной зависимостью для входных сигналов от ТС и ТП или с линейной зависимостью и с функцией извлечения квадратного корня для унифицированного входного сигнала;
по связи между входными и выходными цепями — без гальванической связи.

ИРТ имеют следующие исполнения: общепромышленное и повышенной надежности для эксплуатации на объектах АЭС (А).

Программное обеспечение

Внешнее программное обеспечение (ПО), предназначенное для взаимодействия ИРТ с компьютером, не оказывает влияния на метрологические характеристики ИРТ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ИРТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона

преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИРТ и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечени

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программное обеспечение «Настройка приборов серии ИРТ 5900 и ИПМ 0399» (для ИРТ 5922, ИРТ 5920Н, ИРТ 5930Н, ИРТ 5930НМ)	Irt 5900. insntall. ехe	3.04	5 А29DЕ31	СRС-16
Программное обеспечение MODBUSconfig (ИРТ 5940, ИРТ 5922МВ)	MODBUSconfig V1_0_23 ЕХЕ	1.0.23	345Е3А9Н	СRС-16

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260: диапазон воспроизведения температуры ТС 50П (100П) — минус 200.200 °С, основная погрешность: ±0,03 °С;
диапазон воспроизведения температуры ТС 50П (100П) — 200.600 °С, основная погрешность ±0,05 °С;
диапазон воспроизведения напряжения — минус 10.100 мВ, основная погрешность: ±(710-5|U| + 3) мкВ. диапазон воспроизведения и измерений тока — 0.25 мА, основная погрешность: ±(10-4I + 1) мкА;
комплекс автоматизированный многоканальный поверочный «ЭЛЕМЕР-АМК-310» диапазон воспроизведения и измерений тока — 0.25 мА,
основная погрешность: ±(10-4I + 1) мкА
диапазон воспроизведения напряжения — минус 10.100 мВ,
основная погрешность: ±(710-5»|U| + 3) мкВ;
значения воспроизведения сопротивления — 0, 40, 80, 158, 316 Ом, основная погрешность: ±(1-10-5-R+1-10-3) Ом;
вольтметр универсальный В7-78: погрешность измерения напряжения постоянного тока — не более 0,02 %;
установка для проверки электрической безопасности GPI-745A напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;
мегаомметр Ф4102/1-1М — диапазон измерений сопротивления: 0.20000 МОм.

Нормативные документы, устанавливающие требования к измерителям-регуляторам технологическим (милливольтметрам универсальным) ИРТ 5900:

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 4210-019-13282997-06 Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 5900. Технические условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры..
МИ 3341-2011 Измерители-регуляторы технологические (милливольтметры универсаль-ные) ИРТ 5900. Методика поверки.

Описание типа СИ

1,8 Мб

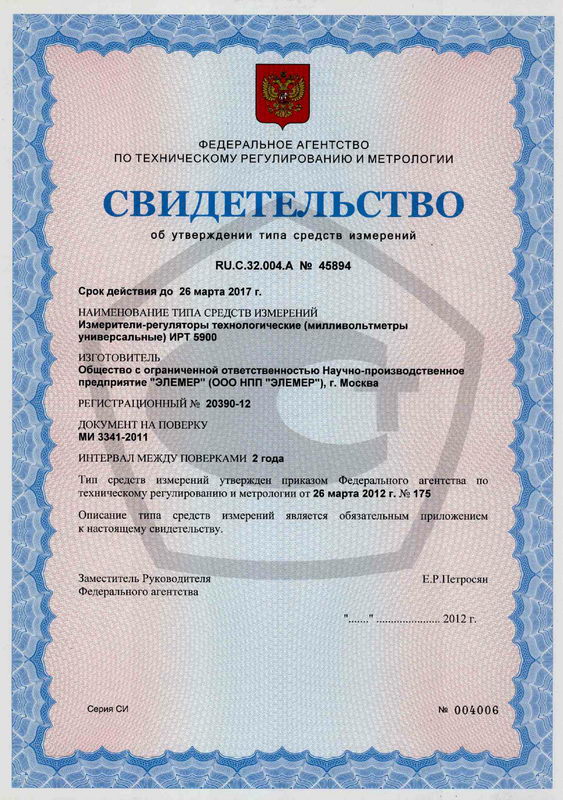

Свидетельство об утверждении типа СИ

137,6 Кб
