Поверка измерителя параметров цепей TC-20
Поверка осуществляется по документу TC-20-17 МП «Измерители параметров петли короткого замыкания TC-20. Методика поверки», утвержденному ООО «ИЦРМ» 09.06.2017 г.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям параметров петли короткого замыкания TC-20
Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
- ГОСТ Р 54127-3-2011 (IEC 61557-3:2007) Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура
- ТУ СНБА.411133.022 Измерители параметров петли короткого замыкания TC-20. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Измерители параметров петли короткого замыкания TC-20 (далее по тексту — измерители) предназначены для: измерений действующего значения напряжения переменного тока и измерений полного электрического сопротивления цепи “фаза-нуль” и “фаза-фаза”. Поверка измерителя параметров цепей TC-20 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка измерителя параметров цепей TC-20

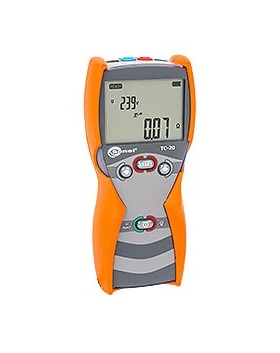

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи «фаза — нуль» с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Прибор может быть эффективно использован:
- Электросетевыми компаниями (при техническом обслуживании электроустановок);
- Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
- Строительными и монтажными организациями, при производстве электромонтажных работ;
- Организациями надзора и контроля в электрических сетях и электроустановках потребителей;
- Электроизмерительными лабораториями.
Особенности измерителя параметров петли короткого замыкания TC-20:
- Измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 — 65 Гц;
- Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
- Расчёт ожидаемого тока короткого замыкания;
- Оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
- Возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- Функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- Функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
- Функцию автоматического выбора диапазона измерения;
- Возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- Функцию автоматической компенсации сопротивления измерительных проводов;
- Сохранение последнего результата измерения;
- Защиту от перегрева (индикатор высокой температуры);
- Контроль заряда элементов питания в режиме реального времени;
- Подсветку дисплея;
- Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) — экономия энергии элементов питания (AUTO-OFF).
| Измерение напряжения переменного тока | ||
| Диапазон | Разрешение | Основная погрешность |
| 0…440 В | 1 В | ±(2% и.в. + 3 е.м.р.) |
| Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L | ||
| Измерительный провод | Диапазон измерения Zs | |
| 1,2 м | 0,24…200 Ом | |
| 5 м | 0,26…200 Ом | |
| 10 м | 0,28…200 Ом | |
| 20 м | 0,35…200 Ом | |
| Погрешность измерения ZS | ||
| Диапазон | Разрешение | Основная погрешность |
| 0,00…19,99 Ом | 0,01 Ом | ±(2,5% и.в. + 5 е.м.р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(2,5% и.в. + 3 е.м.р.) |
| 100…200 Ом | 1 Ом | ±(3% и.в. + 3 е.м.р.) |
| Параметр | Значение | |
| Номинальные рабочие напряжения UnL-N/UnL-L | 220/380 В, 230/400 В, 240/415 В | |
| Диапазон рабочего напряжения | 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L) | |
| Номинальная частота сети fn | 50 Гц, 60 Гц | |
| Диапазон рабочих частот | 45…65 Гц | |
| Максимальный ток измерения | 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс) | |
| Диапазон | Разрешение | Основная погрешность |
| 0,00..19,99 Ом | 0,01 Ом | ±(5% и.в. + 5 е.м.р.) |
| Ток короткого замыкания петли IK | ||
| Диапазон | Разрешение | Основная погрешность |
| 1,15…9,99 A | 0,01 A | Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS |
| 10,0…99,9 A | 0,1 A | |
| 100…999 A | 1 A | |
| 1,00…9,99 кA | 0,01 кA | |
| 10,0…40,0 кA | 0,1 кA | |
| Дополнительные технические данные | ||
| Класс изоляции | двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557 | |
| Категория безопасности монтажа измерителя | CAT III 300 В | |
| Степень защиты корпуса измерителя в соответствии с EN 60529 | IP67 | |
| Изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011 | |
| Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза | ТР ТС 020/2011 | |
| Питание измерителя | 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA | |
| Габаритные размеры измерителя (длина х ширина х глубина) | 220×98×58 мм | |
| Масса прибора с комплектом батареек | примерно 509 г | |
| Рабочая температура | –20…+50 °C | |
| Температура хранения | -20…+70 °C | |
| Температура при калибровке | +23 ± 2 °C | |
| Влажность при калибровке | 40…60% | |
| Влажность при эксплуатации | 20…80% | |
| Высота над уровнем моря | до 2000 м | |
| Время до автоматического выключения Auto-OFF | на выбор 300, 600 или 900 секунд | |
| Количество измерений Zs на аккумуляторах | >5000 (2 измерения в минуту) | |
| Дисплей | сегментный ЖКИ | |
Поверка осуществляется по документу TC-20-17 МП «Измерители параметров петли короткого замыкания TC-20. Методика поверки», утвержденному ООО «ИЦРМ» 09.06.2017 г.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям параметров петли короткого замыкания TC-20
Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
- ГОСТ Р 54127-3-2011 (IEC 61557-3:2007) Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура
- ТУ СНБА.411133.022 Измерители параметров петли короткого замыкания TC-20. Технические условия
