Поверка измерителя параметров цепей MZC-305

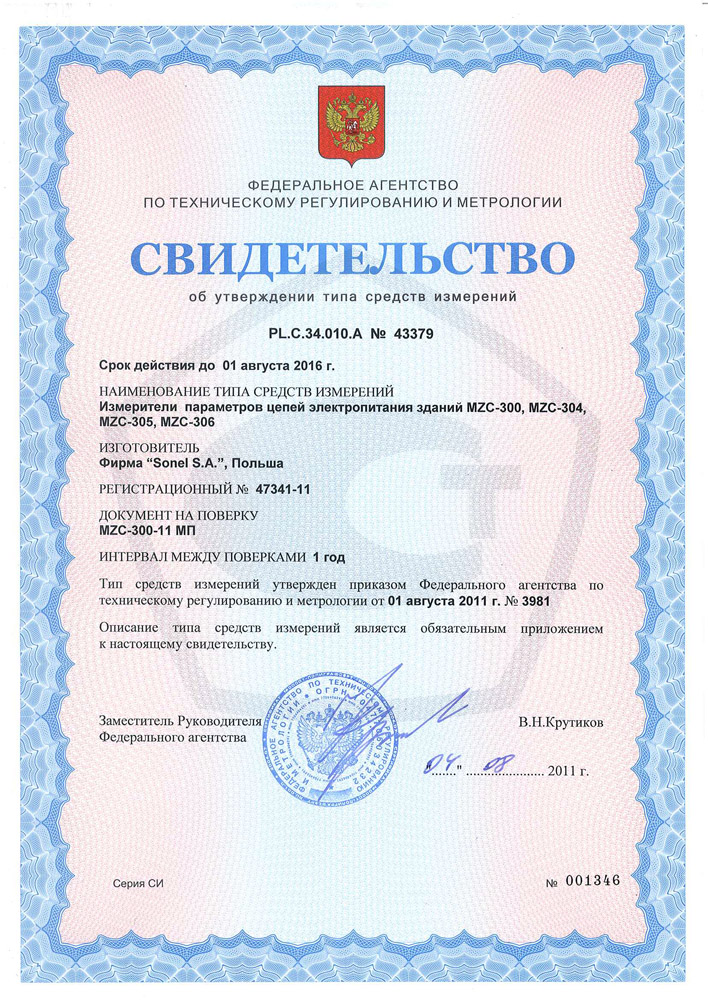

Поверка осуществляется по документу MZC-300-11 МП «Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306. Методика поверки», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» 25 апреля 2011 г. и входящему в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 указаны в документах:
- «Измерители параметров цепей электропитания зданий MZC-300. Руководство по эксплуатации».
- «Измерители параметров цепей электропитания зданий MZC-304. Руководство по эксплуатации».
- «Измерители параметров цепей электропитания зданий MZC-305. Руководство по эксплуатации».
- «Измерители параметров цепей электропитания зданий MZC-306. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306
1. «Измерители параметров цепей электропитания зданий MZC-300. Руководство по эксплуатации».
2. «Измерители параметров цепей электропитания зданий MZC-304. Руководство по эксплуатации».
3. «Измерители параметров цепей электропитания зданий MZC-305. Руководство по эксплуатации».
4. «Измерители параметров цепей электропитания зданий MZC-306. Руководство по эксплуатации».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

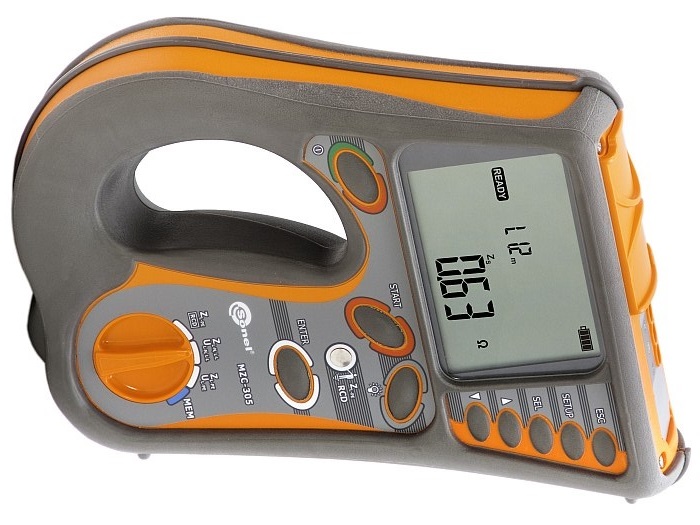

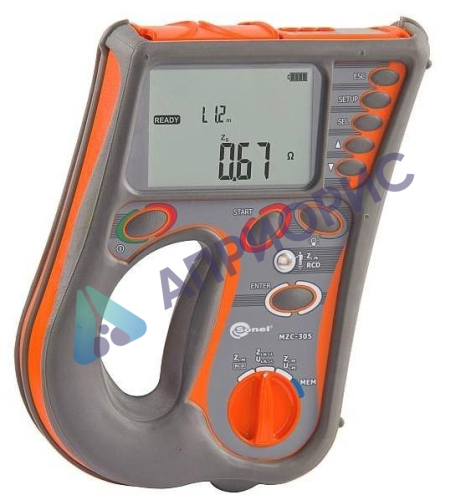

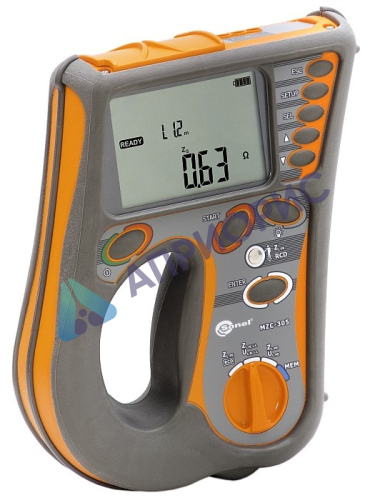

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 представляют собой портативные электрические цифровые измерительные приборы. Поверка измерителя параметров цепей MZC-305 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка измерителя параметров цепей MZC-305
На торцевой панели приборов расположены однополюсные гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, круговой переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.
На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки элементов питания: 2 шт. 1,5 В AA LR6 для MZC-300, 4 шт. 1,5 В AA LR6 для MZC-304,
4 шт. 1,5 В AA LR6 для MZC-305, 5 шт. 1,5 В LR14 или пакет аккумуляторов NiMH SONEL 4,8 В для MZC-306.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители имеют:
- автоматический выбор диапазона измерения;
- возможность калибровки измерительных проводов (только MZC-300) или выбора их длины без необходимости калибровки (только MZC-304, MZC-305, MZC-306);
- автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF).
Измерители изготовляются в виде четырех основных моделей: MZC-300, MZC-304, MZC-305 и MZC-306, которые отличаются друг от друга разными функциональными возможностями и типом используемого корпуса.
Назначение средства измерений
Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 предназначены для измерения действующего значения фазного напряжения переменного тока;
- измерения действующего значения линейного напряжения переменного тока (только MZC-304, MZC-305, MZC-306);
- измерения электрической частоты переменного тока (только MZC-304);
- измерения полного сопротивления цепи “фаза-нуль” без отключения источника питания;
- измерения полного сопротивления цепи “фаза-фаза” без отключения источника питания (только MZC-304, MZC-305, MZC-306);
- измерения полного сопротивления цепи “фаза-защитный проводник” без отключения источника питания;
- измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания устройств защитного отключения (УЗО) и отключения источника питания (только MZC-304, MZC-305, MZC-306);
- измерения электрического сопротивления малым током (только MZC-304);
- измерения сопротивления защитных проводников (только MZC-304);
- вычисления активного и реактивного сопротивления цепи “фаза-нуль”, “фаза-защитный проводник”;
- вычисления активного и реактивного сопротивления цепи “фаза-фаза” (только MZC-304, MZC-305, MZC-306);
- вычисления ожидаемой силы тока цепи “фаза-нуль”, “фаза-защитный проводник”;
- вычисления ожидаемой силы тока цепи “фаза-фаза” (только MZC-304, MZC-305, MZC-306);
- контроля целостности (наличия) нулевого и защитного проводников (до начала измерений).
| Измерение напряжения переменного тока (True RMS) | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0,0…299,9 В | 0,1 В | ± (2% и. в. + 6 е. м. р.) | |
| 300…500 В | 1 В | ± (2% и. в. + 2 е. м. р.) | |
| Диапазон частоты: 45…65 Гц | |||
| Измерение частоты | |||
| Диапазон | Разрешение | Основная погрешность | |
| 45,0…65,0 Гц | 0,1 | ± (0.1% и. в. + 1 е. м. р.) | |
| Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L | |||
| Измерение частоты | |||
| Диапазон измерения согласно IEC 61557 | |||
| Провод измерительный | Диапазон ZS | ||
| 1,2 м | 0,13…1999 Ом | ||
| 5 м | 0,17…1999 Ом | ||
| 10 м | 0,21…1999 Ом | ||
| 20 м! | 0,29…1999 Ом | ||
| WS-01, -05 | 0,19…1999 Ом | ||
| Измерение полного сопротивления петли короткого замыкания ZS | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0…19.99 Ом | 0.01 Ом | ± (5% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ||
| Номинальное напряжение сети UnL-N/ UnL-L | 220/380 В, 230/400В, 240/415В | ||
| Рабочий диапазон напряжения | 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L) | ||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||
| Рабочий диапазон частоты | 45…65 Гц | ||
| Максимальный измерительный ток для 230В | 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс) | ||
| Измерение активного RS и реактивного XS сопротивления петли короткого замыкания | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0…19,99 Ом | 0.01 Ом | ± (5% и. в. + 5 е. м. р.) от ZS | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| Рассчитывается и отображается для ZS < 200 Ом | |||
| Ток короткого замыкания IK петли | |||
| Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |
| 2,00…19,99 A | 0,01 A | ||
| 20,0…199,9 A | 0,1 A | ||
| 200…1999 A | 1 A | ||
| 2,00…19,99 кA | 0,01 кA | ||
| 20,0…40,0 кA | 0,1 кA | ||
| Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО) | |||
| Измерение полного сопротивления петли короткого замыкания ZS Диапазон измерения согласно IEC 61557: 0,5…1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51…1999 Ом для измерительных проводников 5 м, 10 м, 20 м. | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0…19,99 Ом | 0,01 Ом | ± (6% и.в. + 10 е.м.р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ± (6% и. в. + 5 е. м. р.) | |
| 200…1999 Ом | 1 Ом | ||
| Без отключения УЗО с IΔn | ≥ 30 мA | ||
| Номинальное напряжение сети Un | 220 В, 230 В, 240 В | ||
| Рабочий диапазон напряжений | 180…270 В | ||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||
| Рабочий диапазон частоты | 45…65 Гц | ||
| Измерение активного RS и реактивного XS сопротивления петли короткого замыкания | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS | |
| 20,0…199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS | |
| Рассчитывается и отображается для ZS < 200 Ом | |||
| Ток короткого замыкания IK петли | |||
| Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |
| 2,00…19,99 A | 0,01 A | ||
| 20,0…199,9 A | 0,1 A | ||
| 200…1999 A | 1 A | ||
| 2,00…19,99 кA | 0,01 кA | ||
| 20,0…40,0 кA | 0,1 кA | ||
| Низковольтное измерение сопротивления | |||
| Измерение переходных сопротивлений контактов и проводников током не менее ± 200 мА | |||
| Диапазон измерения согласно IEC 61557-4: 0,12…400 Ом | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0…19,99 Ом | 0,01 Ом | ± (2% и.в. + 3 е.м.р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…400 Ом | 1 Ом | ||
| Напряжение на разомкнутых измерительных проводниках | 4…9 В | ||
| Выходной ток при R<2 Ом | мин. 200 мA (ISC: 200..250 мA) | ||
| Компенсация сопротивления измерительных проводников | Есть | ||
| Измерение двунаправленным током | Есть | ||
| Измерение активного сопротивления малым током | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0,0…199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 е. м. р.) | |
| 200…1999 Ом | 1 Ом | ||
| Напряжение на разомкнутых измерительных проводниках | 4…9 В | ||
| Выходной ток | < 8 мA | ||
| Звуковая индикация при сопротивлении | 30 Ом ± 50% | ||
| Компенсация сопротивления измерительных проводников | Есть | ||
| Дополнительные технические характеристики | |||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | ||
| Категория безопасности | IV 600V (III 1000V), согласно PN-EN 61010-1 | ||
| Степень защиты корпуса согласно PN-EN 60529 | IP54 | ||
| Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4×1,5 В LR6 (C) | ||
| Габаритные размеры | 260×190×60 мм | ||
| Масса измерителя | около 2,2 кг | ||
| Температура хранения | –20…+60 °C | ||
| Рабочая температура | 0…+45 °C | ||
| Время до самовыключения (Auto-OFF) | 120 сек | ||
| Количество измерений Z (для щелочных батареек) | >3000 (2 измерения в минуту) | ||
| Память результатов измерений | 990 ячеек, 3500 результатов | ||
| Интерфейс | USB | ||
Поверка осуществляется по документу MZC-300-11 МП «Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306. Методика поверки», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» 25 апреля 2011 г. и входящему в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 указаны в документах:
- «Измерители параметров цепей электропитания зданий MZC-300. Руководство по эксплуатации».
- «Измерители параметров цепей электропитания зданий MZC-304. Руководство по эксплуатации».
- «Измерители параметров цепей электропитания зданий MZC-305. Руководство по эксплуатации».
- «Измерители параметров цепей электропитания зданий MZC-306. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306
1. «Измерители параметров цепей электропитания зданий MZC-300. Руководство по эксплуатации».
2. «Измерители параметров цепей электропитания зданий MZC-304. Руководство по эксплуатации».
3. «Измерители параметров цепей электропитания зданий MZC-305. Руководство по эксплуатации».
4. «Измерители параметров цепей электропитания зданий MZC-306. Руководство по эксплуатации».
