Поверка измерителя параметров электроизоляции MIC-10k1
Поверка осуществляется по документу MIC-10k1-14 МП «Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.
Перечень основных средств, применяемых при поверке:
1. Калибратор-вольтметр В1-28 (Г.Р. № 10759-86):
Диапазон воспроизведения напряжения постоянного тока: 10 мкВ — 1000 В Пределы допускаемой абсолютной погрешности (DU): ± (0,00003 — 0,00004)U Диапазон воспроизведения напряжения переменного тока: 1 мВ — 700 В (0,1 — 120 Гц)
Пределы допускаемой абсолютной погрешности (DU): ± (0,0015 — 0,002)U
2. Калибратор электрического сопротивления KC-100k0-5T0 (Г.Р. № 38140-08):
Диапазон воспроизведения сопротивления: 100 кОм — 5 ТОм
Пределы допускаемой абсолютной погрешности (DR): ± 0,015R
3. Калибратор электрического сопротивления KC-100G0-20T0 (Г.Р. № 54539-13):
Диапазон воспроизведения сопротивления: 100 ГОм — 20 ТОм
Пределы допускаемой абсолютной погрешности (DR): ± (0,015 — 0,03)R
4. Магазин электрического сопротивления МС-6-01/3 (Г.Р. № 32500-12):
Диапазон воспроизведения сопротивления: 0,1 Ом — 100 кОм
Пределы допускаемой абсолютной погрешности (DR): ± 0,005 R
Сведения о методах измерений
Методика (методы) измерений приведены в документе «Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1
1. Приказ № 1034 от 09.03.2013 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2. ГОСТ Р МЭК 61557-1-2006 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
3. ГОСТ Р МЭК 61557-2-2005 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
4. ГОСТ Р МЭК 61557-4-2005 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
5. Техническая документация фирмы — изготовителя «Sonel S.A.», Польша.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1 (далее по тексту — измерители) предназначены для измерения действующего значения напряжения постоянного и переменного тока и многого другого. Поверка измерителя параметров электроизоляции MIC-10k1 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка измерителя параметров электроизоляции MIC-10k1
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

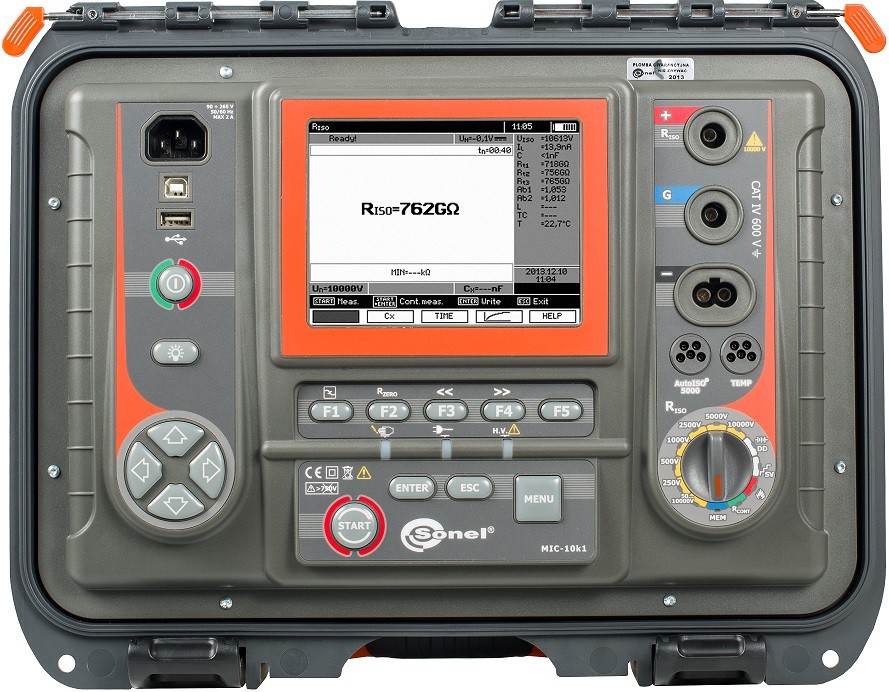

Измерители, представляют собой портативные электрические цифровые измерительные приборы. На лицевой панели приборов расположены: однополюсные гнезда для подключения соединительных проводов; жидкокристаллический цифровой дисплей, круговой переключатель режимов работ; клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.
Измерители имеют:
- автоматический выбор диапазона измерения;
- автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF);
- сигнализацию разряда элементов питания.
Измерители изготовляются в виде четырех основных моделей: MIC-5005; MIC-5010; MIC-5050; MIC-10k1, которые отличаются друг от друга разными функциональными возможностями.
Назначение
Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1 (далее по тексту — измерители) предназначены для:
- Измерения действующего значения напряжения постоянного и переменного тока;
- Измерения сопротивления электроизоляции постоянным испытательным напряжением и нарастающим испытательным напряжением;
- Измерения сопротивления электроизоляции с адаптером AutoISO-5000 (только MIC-5050, MIC-10k1);
- Измерения электрического сопротивления защитных проводников (только MIC-5010, MIC-5050, MIC-10k1);
- Вычисления силы тока утечки через электроизоляцию;
- Вычисления емкости кабеля;
- Вычисления коэффициента абсорбции и поляризации;
- Вычисления коэффициента диэлектрического разряда.
Программное обеспечение
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения анализаторов представлены в таблице.
| Наименование программного обеспечения | ПО для измерителей параметров электроизоляции | |||
| MIC-5005 | MIC-5010 | MIC-5050 | MIC-10k1 | |
| Идентификационное наименование программного обеспечения | MIC-5005 | MIC-5010 | MIC-5050 | MIC-10k1 |
| Номер версии (идентификационный номер) программного обеспечения | 1.08.00 | 1.09.00 | 1.09 | 1.09 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0x1BCE | 0x84C0 | 0xCD9D | 0x3AB9 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-CCITT (XModem) | |||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий».
|
Межповерочный интервал
|
|
|

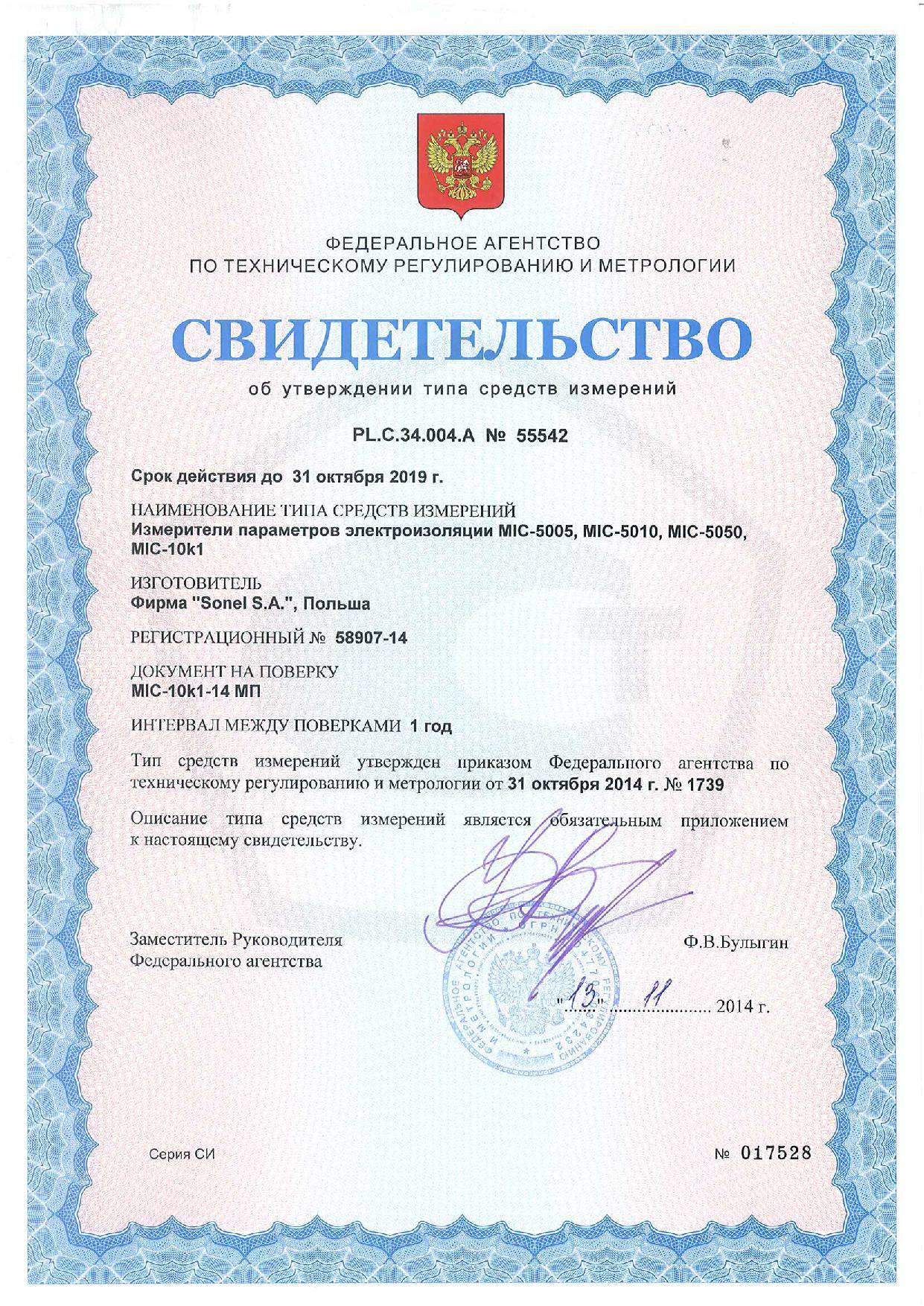

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу MIC-10k1-14 МП «Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.
Перечень основных средств, применяемых при поверке:
1. Калибратор-вольтметр В1-28 (Г.Р. № 10759-86):
Диапазон воспроизведения напряжения постоянного тока: 10 мкВ — 1000 В Пределы допускаемой абсолютной погрешности (DU): ± (0,00003 — 0,00004)U Диапазон воспроизведения напряжения переменного тока: 1 мВ — 700 В (0,1 — 120 Гц)
Пределы допускаемой абсолютной погрешности (DU): ± (0,0015 — 0,002)U
2. Калибратор электрического сопротивления KC-100k0-5T0 (Г.Р. № 38140-08):
Диапазон воспроизведения сопротивления: 100 кОм — 5 ТОм
Пределы допускаемой абсолютной погрешности (DR): ± 0,015R
3. Калибратор электрического сопротивления KC-100G0-20T0 (Г.Р. № 54539-13):
Диапазон воспроизведения сопротивления: 100 ГОм — 20 ТОм
Пределы допускаемой абсолютной погрешности (DR): ± (0,015 — 0,03)R
4. Магазин электрического сопротивления МС-6-01/3 (Г.Р. № 32500-12):
Диапазон воспроизведения сопротивления: 0,1 Ом — 100 кОм
Пределы допускаемой абсолютной погрешности (DR): ± 0,005 R
Сведения о методах измерений
Методика (методы) измерений приведены в документе «Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1
1. Приказ № 1034 от 09.03.2013 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2. ГОСТ Р МЭК 61557-1-2006 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
3. ГОСТ Р МЭК 61557-2-2005 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
4. ГОСТ Р МЭК 61557-4-2005 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
5. Техническая документация фирмы — изготовителя «Sonel S.A.», Польша.
