Поверка измерителя нелинейных искажений АКИП-4501
Поверка осуществляется по документу ПР-08-2017МП «Измерители нелинейных искажений АКИП-4501. Методика поверки», утвержденному АО «ПриСТ» 29 июня 2017 г.
Основные средства поверки:
- генератор-калибратор гармонических сигналов СК6-122 (Госреестр № 46781-11);
- калибратор универсальный FLUKE 5520A (Госреестр № 29282-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Измерители нелинейных искажений АКИП-4501 (далее — измерители) предназначены для измерения коэффициента нелинейных искажений, напряжения и частоты сигнала переменного тока. Поверка измерителя нелинейных искажений АКИП-4501 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка измерителя нелинейных искажений АКИП-4501
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и
соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
- Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
О приборе:

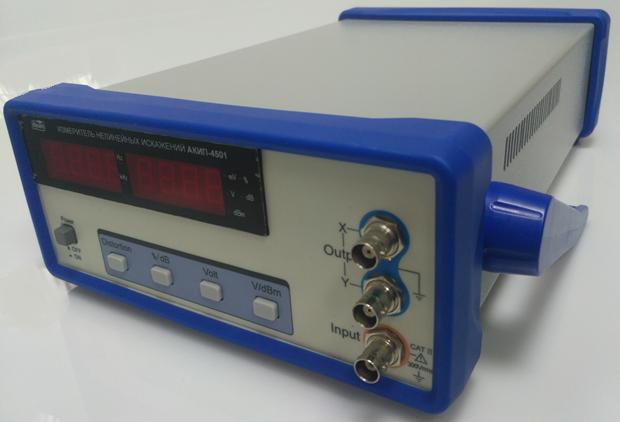

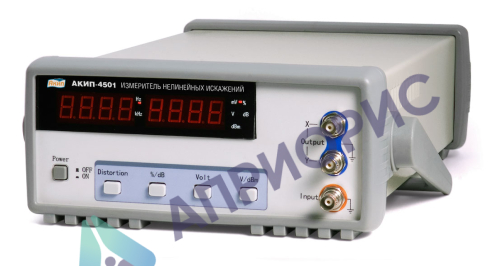

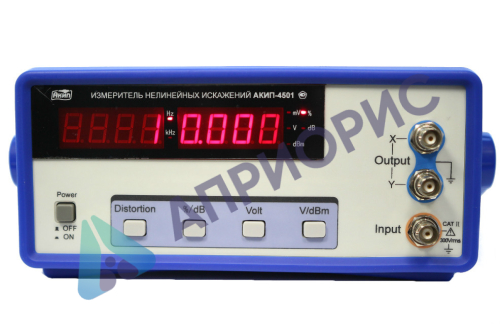

Конструктивно измерители выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник, достигая 80 дБ подавления. Данные преобразуются в цифровой сигнал при помощи 16-бит АЦП, вычисляются и отображаются на газоразрядном индикаторе. В приборе имеется выход XY для подключения осциллографа. Измерители имеют: функции автоматического переключения диапазона; 4-разрядный цифровой дисплей с автоматической десятичной точкой; ручное переключение режимов измерений напряжения и коэффициента нелинейных искажений; отображение измеренного значения напряжения в В, мВ или дБ, отображение измеренного значения коэффициента нелинейных искажений в % или дБ.
Особенности измерителя нелинейных искажений АКИП-4501:
- Режимы измерения: коэффициент нелинейных искажений, напряжение, частота;
- Диапазон основных частот 20 Гц … 20 кГц;
- Диапазон частот при измерении напряжений 40 Гц … 40 кГц;
- Диапазон измеряемых частот в режиме частотомера: 10 Гц…200 кГц;
- Диапазон измерений КНИ 0,01 % … 50 %;
- Выходы X/Y: передача сигнала на осциллограф, для отображения фигур Лиссажу;
- Индикация 4 разряда.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.331-99 Измерители коэффициента гармоник. Методы и средства поверки и калибровки.
Техническая документация фирмы «Shijiazhuang Suin Instruments Co., Ltd », Китай.
Параметр | Значение |
Измерение коэффициента нелинейных искажений | |
Диапазон частот | 20 Гц … 20 кГц |
Диапазон измерений КНИ | 0,01 % … 50 % |
Диапазон входных напряжений | 100 мВ скз … 300 В скз |
Входное сопротивление | 100 кОм |
Погрешность измерения коэффициента гармоник | ±(0,1хK + 0.03)%, где К – измеренное значение коэффициента нелинейных искажений, % |
Измерение напряжения | |
Диапазон частот | 40 Гц…40 кГц |
Диапазон входных напряжений | 3 мВ скз … 300 В скз в диапазоне частот 40 Гц … 20 кГц 3 мВ скз … 10 В скз в диапазоне частот св. 20 Гц … 40 кГц |
Погрешность измерения напряжения | ±4% |
Измерение частоты | |
Диапазон частот | 10 Гц … 200 кГц |
Разрешение | 4 разряда |
Погрешность измерения частоты | ±2 емр |
Общие характеристики | |
Напряжение питания | 230 В (±15 %), 50/60 Гц, 10 Вт |
Габаритные размеры, масса | 254 х 115 х 384 мм |
Масса | 3,8 кг |
Поверка осуществляется по документу ПР-08-2017МП «Измерители нелинейных искажений АКИП-4501. Методика поверки», утвержденному АО «ПриСТ» 29 июня 2017 г.
Основные средства поверки:
- генератор-калибратор гармонических сигналов СК6-122 (Госреестр № 46781-11);
- калибратор универсальный FLUKE 5520A (Госреестр № 29282-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
