Поверка измерительных приборов П-321М
Проверку приборов проводят в соответствии с разделом «Поверка» руководства по эксплуатации 2г2.135.042 РЭ, согласованным ГЦИ СИ ФГУ «Томский ЦСМ» в 2010 г.
В перечень основного поверочного оборудования входят средства измерений, указанные таблице 4.
Наименование | Тип | Метрологические характеристики |
Вольтметр переменного тока компенсационный | В3-49 | Диапазон частот от 20* 10-6 до 10 МГц.
Диапазон измеряемых напряжений от 10* 10″3 до 100 В. Погрешность измерений напряжения не более f (0,2+0,08/(3) °/о, где U — показание прибора, В. |
Генератор сигналов низкочастотный | Г3-109 | Диапазон частот от 20*10-3 до 200 кГц.
Выходной уровень на нагрузку Б00 Ом не менее 20 дБ. Выходное напряжение до 150 В. Основная погрешность установки частоты t (2+50/fH), где Г —номинальное значение частоты, Гц. |
Частотомер электронно- счетный | Ч3-54 С6-1 1 |
Диапазон измерений частот от 0,2* 10-6 до 300 МГц. Погрешность измерений частоты f 1,5.10″‘ Гц. Диапазон частот от 20,0*10-З до 199,9 кГц.Пределы измерений коэффициента гармоник (КГ): -от 0,3 до З0,0 °/о в диапазоне частот от 20,0 до 199,9 Гц и св. 19,9 до 199,9 кГц; -от 0,1 до 30,0 °/о в диапазоне частот св. 199,9 Гц до 19,9 кГц. Погрешность измерений К: —f (0,05 К,,+0,06) °/о в диапазоне частот от 20,0 до 199,9 Гц; -f (0,05 •Кгп+0,02) °/о в диапазоне частот св. 199,9* 103 до 19,9 кГц; -1(0,1К,.,,+0,06) °/о в диапазоне частот св. 19,9 до 199,9 кГц, где Кгп — конечное значение шкanы, на которой проводят измерения, °/о. |
Измеритель нелинейных искажений
автоматический |
||
Прибор для поверки аттенюаторов | Д1-13А | Диапазон частот от 0 до 30 МГц.
Динамический диапазон ослаблений от 0 до 110 дБ через 10 дБ. Погрешность ослабления ± (0,004 + 0,024) дБ. Максимальное допустимое напряжение на входе 3 В. |
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- 2г2.135.042 ТУ «Прибор измерительный П-321М. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

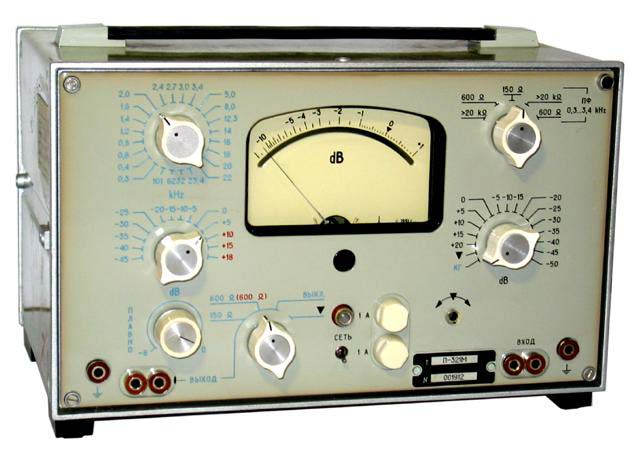

Назначение: для радиотехнических измерений параметров каналов тональной частоты, предгрупповых трактов и линий связи. Могут применяться в аппаратных подвижных узлов связи и аппаратных технического обслуживания, сохраняют работоспособность при изменении температуры окружающего воздуха -30….50 °С, а также в условиях воздействия инея и росы.
Поверка измерительных приборов П-321М
Принцип действия приборов основан на генерации и измерении аналогового измерительного сигнала.
Функционально прибор состоит из измерительного генератора (ИГ) и измерителя уровня (ИУ) аналогового измерительного сигнала, размещенных в одном типовом корпусе настольного малогабаритного исполнения.
ИГ и ИУ работают совместно при калибровке ИУ и установке или контроле выходного уровня аналогового измерительного сигнала ИГ по ИУ, в остальных режимах могут работать независимо друг от друга.
Приборы измеряют:
- остаточное затухание (усиление) сигналов;
- амплитудно-частотные характеристики;
- рабочее затухание сигналов в линиях связи;
- уровень сигнала относительно нулевого уровня;
- интегральные уровни шумов в канале тональной частоты.
ИГ является источником синусоидальных колебаний с фиксированной установкой частоты аналогового измерительного сигнала переключателем.
ИУ представляет собой широкополосный вольтметр, предназначенный для измерений
уровней аналоговых измерительных сигналов по шкале отсчетного устройства с учетом
установленного значения предела измерений. ИУ измеряет эффективные значения аналогового измерительного сигнала. Для измерений псофометрических шумов в канале тональной частоты имеется встроенный полосовой фильтр.
Положение переключателя, кГц | 0,3 | 0,4 | 0,6 | о,8 | 1,2 | 1,4 | 1,6 | 2,о | 2,4 | 2,7 | 3,0 | 3,4 | 5,0 | 8,0 |
Номинальная частота, f, Гц | 300 | 400 | 600 | 800 | 1200 | 1400 | 1600 | 2000 | 2400 | 2697 | 3000 | 3404 | 5000 | 8000 |
Положение переключателя, кГц | 12,3 | 14,0 | 16,0 | 18,0 | 20,0 | 22,0 | 23,4 | 32,0 | 62,0 | 101,0 |
Номинальная частота, f, Гц | 12306 | 14118 | 16000 | 18113 | 20000 | 22326 | 23400 | 32000 | 61930 | 101050 |
Проверку приборов проводят в соответствии с разделом «Поверка» руководства по эксплуатации 2г2.135.042 РЭ, согласованным ГЦИ СИ ФГУ «Томский ЦСМ» в 2010 г.
В перечень основного поверочного оборудования входят средства измерений, указанные таблице 4.
Наименование | Тип | Метрологические характеристики |
Вольтметр переменного тока компенсационный | В3-49 | Диапазон частот от 20* 10-6 до 10 МГц.
Диапазон измеряемых напряжений от 10* 10″3 до 100 В. Погрешность измерений напряжения не более f (0,2+0,08/(3) °/о, где U — показание прибора, В. |
Генератор сигналов низкочастотный | Г3-109 | Диапазон частот от 20*10-3 до 200 кГц.
Выходной уровень на нагрузку Б00 Ом не менее 20 дБ. Выходное напряжение до 150 В. Основная погрешность установки частоты t (2+50/fH), где Г —номинальное значение частоты, Гц. |
Частотомер электронно- счетный | Ч3-54 С6-1 1 |
Диапазон измерений частот от 0,2* 10-6 до 300 МГц. Погрешность измерений частоты f 1,5.10″‘ Гц. Диапазон частот от 20,0*10-З до 199,9 кГц.Пределы измерений коэффициента гармоник (КГ): -от 0,3 до З0,0 °/о в диапазоне частот от 20,0 до 199,9 Гц и св. 19,9 до 199,9 кГц; -от 0,1 до 30,0 °/о в диапазоне частот св. 199,9 Гц до 19,9 кГц. Погрешность измерений К: —f (0,05 К,,+0,06) °/о в диапазоне частот от 20,0 до 199,9 Гц; -f (0,05 •Кгп+0,02) °/о в диапазоне частот св. 199,9* 103 до 19,9 кГц; -1(0,1К,.,,+0,06) °/о в диапазоне частот св. 19,9 до 199,9 кГц, где Кгп — конечное значение шкanы, на которой проводят измерения, °/о. |
Измеритель нелинейных искажений
автоматический |
||
Прибор для поверки аттенюаторов | Д1-13А | Диапазон частот от 0 до 30 МГц.
Динамический диапазон ослаблений от 0 до 110 дБ через 10 дБ. Погрешность ослабления ± (0,004 + 0,024) дБ. Максимальное допустимое напряжение на входе 3 В. |
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- 2г2.135.042 ТУ «Прибор измерительный П-321М. Технические условия».
