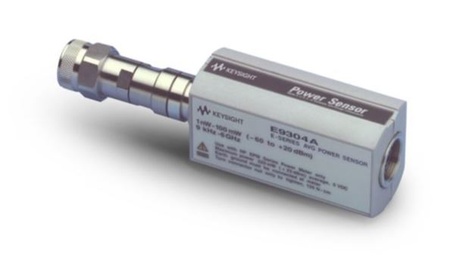

Поверка измерительных преобразователей E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H

Поверка осуществляется в соответствии с документом 651-13-63 МП «Инструкция. Преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H. Методика поверки» утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2014 г.

Основные средства поверки:

• анализатор цепей векторный N5222A (рег. No 53567-13): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,015, в диапазоне частот до 26,5 ГГц ± 0,04;
• анализатор электрических цепей векторный Е5071С с опциями 260 или 460 (рег. No 45997-10): диапазон рабочих частот от 9 кГц до 6,5 ГГц, пределы  абсолютной
  погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 · Г), в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 · Г), в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 · Г), в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 · Г), где Г – измеренное значение модуля коэффициента отражения;
• набор мер коэффициентов передачи и отражения 85054B для измерительных преобразователей c N — типом коаксиального соединителя, набор мер 85052B для измерительных преобразователей типа IX (тракт 3,5 мм) коаксиального соединителя (рег. No 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;
• ваттметр поглощаемой мощности М3-54 (рег. No 7058-79), аттестованный в качестве рабочего эталона в диапазоне частот от 0 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 0,7 %;
• ваттметр поглощаемой мощности М3-22А (рег. No 2858-72): с преобразователями измерительными аттестованными в качестве рабочего эталона с переходами на коаксиальный соединитель типа IX (тракт 3,5 мм) в диапазоне частот от 0,05 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 0,7%, в диапазоне частот от 18 до 24 ГГц с погрешностью аттестации по коэффициенту калибровки не более 1,5 %;
• генератор сигналов E8257D с опциями 520, 532 (рег. No 53941-13): диапазон частот от 250 кГц до 31,8 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 · 10-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 21 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;
• генератор сигналов произвольной формы 33250А (рег. No 52150-12): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 · UР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 · 10-6;
• мультиметр 3458A (рег. No 25900-03): диапазон измерений напряжения переменного тока 1 кВ, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности 0,04 %;
• блок измерительный ваттметра E4417A;аттенюатор коаксиальный ступенчатый 8496B с опцией 001 для измерительных преобразователей c N — типом коаксиального соединителя, с опцией 002 для измерительных преобразователей типа IX (тракт 3,5 мм) коаксиального соединителя (рег. No 37204-08): диапазон частот от 0 до 18 ГГц, диапазон установки ослабления от 0 до 110 дБ, погрешность установки ослабления ± 1,5 дБ.
