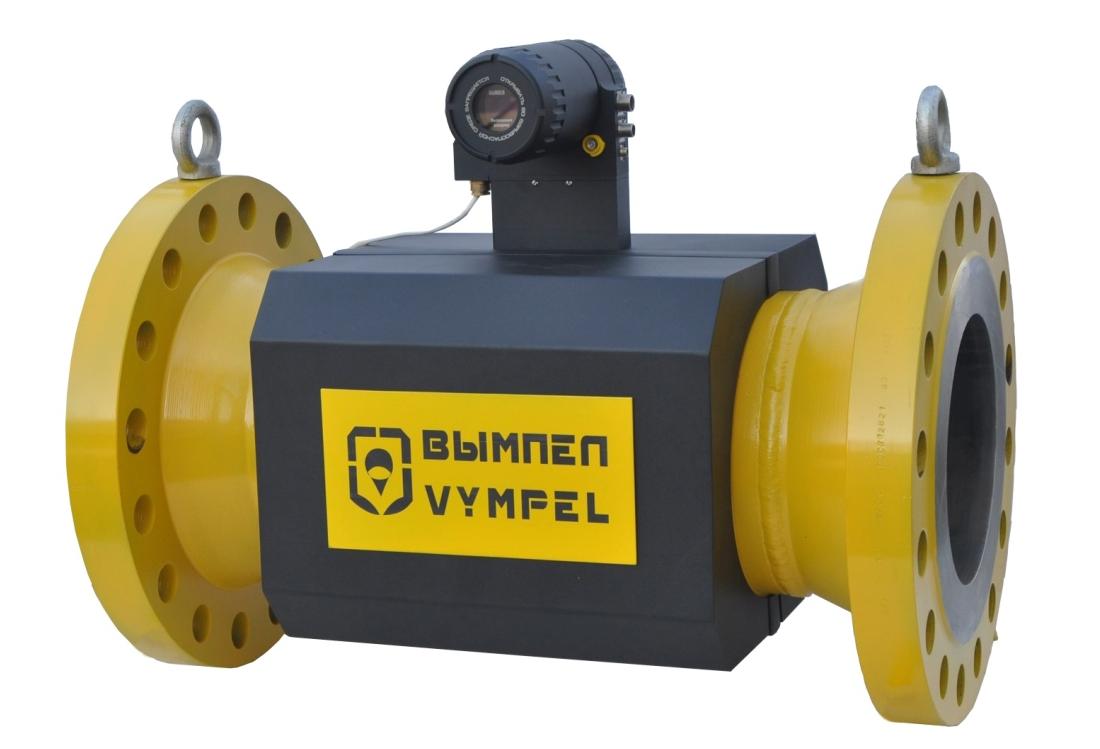

Поверка измерительных комплексов ультразвуковых Вымпел-500 исп. 01, 02

Характеристики

Межповерочный интервал

—

4 года

Госреестр

—

68029-17

Особенности

—

Поверка осуществляется по документу МП 0568-13-2017 «Инструкция. ГСИ. Комплекс измерительный ультразвуковой «Вымпел-500» исполнений «01», «02». Методика поверки», утвержденному ФГУП «ВНИИР» 12.01.2017г.

Основные средства поверки:

государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013. СКО 0,05%, НСП 0,04%. Диапазон воспроизведения объемного расхода газа от 0,003 до 16 000 м3/ч;
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%));
калибратор давления с комплектом эталонных датчиков, предел допускаемой основной погрешности измерения ±0,025% ВПИ;
частотомер электронно-счётный Ч3-85/3 (рег. № 32359-06), погрешность опорного генератора ±1 • 10-7;
калибратор температуры КТ-1 (рег.№ 29228-11), задаваемые температуры от минус 50 до +140°С, пределы допускаемой абсолютной погрешности воспроизведения температуры не более ±(0,05+0,0005-| t |) °С.
программный комплекс «Расходомер ИСО», свидетельство об аттестации 61013-15. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Сведения о методах измерений

приведены в ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и эксплуатационных документах.

Нормативные документы

ВМПЛ 1.456.014 ТУ Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02». Технические условия

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений усреднённого объемного расхода и объема природного газа, воздуха и других однокомпонентных и многокомпонентных газов находящихся в однофазном состоянии с приведением его к стандартным условиям в соответствии с ГОСТ 2939-63 по методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05.

Поверка измерительных комплексов ультразвуковых Вымпел-500 исп. 01, 02

Принцип действия комплексов ультразвуковых «Вымпел-500» основан на измерениях времени прохождения ультразвуковых зондирующих импульсов по потоку и против потока газа. Разность времени распространения ультразвуковых колебаний по потоку и против него пропорциональна скорости течения в трубе, что позволяет определить объемный расход газа.

В состав комплексов входят следующие основные компоненты:

ультразвуковой преобразователь расхода (измерительный участок) с установленными пьезоэлектрическими датчиками;
блок электронный (двух, четырех или восьмиканальный);
датчик абсолютного или избыточного давления;
платиновый термопреобразователь типа 100П или Pt100;
входной и выходной прямые участки.

Блок электронный производит управление режимами работы пьезоэлектрических датчиков, обработку сигналов и вычисление объемного расхода газа и объёма при рабочих условиях, а также приведение результатов измерений объёмного расхода и объёма газа к стандартным условиям по стандартизованным методам с учётом результатов измерения давления и температуры измеряемой газовой среды. Комплекс допускает использование внешнего корректора. Электронный блок ультразвукового измерительного комплекса имеет стандартный цифровой интерфейс RS-485, гальванически развязанный пропорциональный частотный выход и обеспечивает возможность конфигурирования по каналу связи RS-485, т.е. введение в энергонезависимую встроенную память параметров газа и других исходных данных, необходимых для выполнения измерений в конкретных условиях эксплуатации. В блоке электронном предусмотрено архивирование данных измерений: суточных, часовых и минутных трасс. Имеются архивы вмешательств и тревог.

Фланцевый преобразователь расхода комплекса «Вымпел-500» исполнения «01» характеризуется наличием двух, четырех или восьми измерительных каналов, расположенных в двух или одной плоскостях. Для обеспечения функции дублирования допускается применение двух блоков электроники с независимыми каналами измерения расхода, давления и температуры на одном преобразователе расхода.

Преобразователь расхода комплекса «Вымпел-500» исполнения «02» бесфланцевой сборки (измерительный участок с прямыми участками, монтаж на существующую трубу). Допускается врезка бобышек для монтажа пьезоэлектрических датчиков в существующий трубопровод на месте эксплуатации. В этом исполнении измерительный комплекс также поддерживает функцию дублирования установкой двух блоков электроники. Периодическая поверка комплекса обеспечивается в условиях эксплуатации последовательным включением эталона сличения либо имитационным методом.

При необходимости комплекс «Вымпел-500» исполнений «01», «02» обеспечивает работу в реверсивном режиме потока.

В комплексах измерительных предусмотрена возможность замены пъезоэлектрических датчиков под давлением. Допускается замена попарно согласованных пъезоэлектрических датчиков в измерительных каналах комплекса измерительного ультразвукового при условии выполнения требований п. 12.3.3.4 ГОСТ Р 8.611 без внеочередной поверки.

На встроенный индикатор блока электронного выводятся следующие параметры:

текущая дата и время (год, месяц, число, час, минуты, секунды);
текущее абсолютное давление, МПа (кгс/см2);
текущая температура рабочей среды, °С;
расход в рабочих условиях, м3/ч;
расход в стандартных условиях, м3/ч;
объем среды нарастающим итогом, в рабочих условиях, м3;
объем среды нарастающим итогом, приведенный к стандартным условиям, м3;
объем среды за последний час, в рабочих условиях, м3;
объем среды за последний час, приведенный к стандартным условиям, м3;
объем среды за последние сутки, в рабочих условиях, м3;
объем среды за последние сутки, приведенный к стандартным условиям, м3;
коды ошибок.

На внешние устройства по интерфейсу RS-485, кроме вышеперечисленных данных, передаются следующие параметры конфигурации комплекса измерительного ультразвукового:

диаметр измерительного трубопровода (мм);
расстояния между пьезоэлектрическими датчиками (мм);
введённое в память прибора значение барометрического давления (МПа);
коммерческий час;
плотность в стандартных условиях (кг/м );
компонентный состав измеряемой среды;
материал трубопровода;
тип термодатчика;
среда (природный газ или другая);
метод расчёта физических свойств природного газа.

Комплекс измерительный ультразвуковой «Вымпел-500» обеспечивает двусторонний обмен информацией с внешними устройствами, который осуществляется по двухпроводной линии связи, длиной не более 1 км.

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) КИУ «Вымпел 500»

Цифровой идентификатор (контрольная сумма) ПО рассчитана методом CRC32.

Уровень защиты от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)		Значение
1		2
2-х канальный блок электроники	Идентификационное наименование ПО	fmeb-003
	Номер версии (идентификационный номер) ПО	1.0
	Цифровой идентификатор ПО	0xAC7852F0 (CRC32)
4-х канальный блок электроники	Идентификационное наименование ПО	fmeb-005.01
	Номер версии (идентификационный номер) ПО	1.0
	Цифровой идентификатор ПО	0x8232827B (CRC32)
8-и канальный блок электроники	Идентификационное наименование ПО	fmeb-005
	Номер версии (идентификационный номер) ПО	2.0
	Цифровой идентификатор ПО	0x58B68CA8 (CRC32)

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013. СКО 0,05%, НСП 0,04%. Диапазон воспроизведения объемного расхода газа от 0,003 до 16 000 м3/ч;
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%));
калибратор давления с комплектом эталонных датчиков, предел допускаемой основной погрешности измерения ±0,025% ВПИ;
частотомер электронно-счётный Ч3-85/3 (рег. № 32359-06), погрешность опорного генератора ±1 • 10-7;
калибратор температуры КТ-1 (рег.№ 29228-11), задаваемые температуры от минус 50 до +140°С, пределы допускаемой абсолютной погрешности воспроизведения температуры не более ±(0,05+0,0005-| t |) °С.
программный комплекс «Расходомер ИСО», свидетельство об аттестации 61013-15. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Сведения о методах измерений

приведены в ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и эксплуатационных документах.

Нормативные документы

ВМПЛ 1.456.014 ТУ Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02». Технические условия

Описание типа СИ

253,6 Кб

Методика поверки МП 0568-13-2017

9 Мб
