Поверка измерительных комплексов программно-технических РЕТОМ™-61
Проверка осуществляется в соответствии с документом БРГА.441323.028 МП «Комплексы программно-технические измерительные РЕТОМ -61. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки и их основные метрологические характеристики приведены
| Наименование типа средства измерения | Тип
средства измерений |
Диапазон (пределы) воспроизведения/ измерения | Основная погрешность (класс точности) |
| Вольтметр
универсальный |
В7-78/1 | Напряжение переменного тока:
0,1; 1; 10; 100; 750 В; Частота: от 10 Гц до 100 кГц; |
не более ± (0,06% Хизм +400 е.м.р.) |
| Напряжение постоянного тока:
0,1; 1; 10; 100; 1000 В |
не более ± (0,005% Хизм +35 е.м.р.) | ||
| Амперметр переменного тока | ЦА 8500/1 | Сила переменного тока: 0,1; 0,25; 0,5; 1; 2,5 А | 0,1 |
| Амперметр переменного тока | ЦА 8500/2 | Сила переменного тока: 2,5; 5; 10; 20; 50 А | 0,1 |
| Миллиамперметр | Д50145 | Сила переменного тока: 25; 50 мА | 0,2 |
| Вольтамперметр | М2044 | Сила постоянного тока: 300 мА; 0,75; 1,5; 3,0; 7,5; 15; 30 А | 0,2 |
| Частотомер
универсальный |
GFC-
8010H |
Частота от 0,1 Гц до 120 МГц | не более ±(5-10-6-Гизм + е.м.р.) |
| Измеритель разности фаз | Ф2-34 | Угол фазового сдвига сигналов от 0 до 360° | не более ±0,1° |
Сведения о методах измерений
- Сведения приведены в руководстве по эксплуатации «Комплексы программно-технические измерительные РЕТОМ -61. Руководство по эксплуатации» БРГА.441323.028 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 … 30 А». ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот 20 — 1 • 106 Гц».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10″ — 3-10 Гц».
- ТУ 4258-024-13092133-2008 «Комплексы программно-технические измерительные РЕТОМ -61. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения напряжения постоянного и переменного тока, интервалов времени, а также воспроизведения напряжения и силы переменного и постоянного тока, частоты и времени.
26.02.2014 утвержден вместо 39508-08
Поверка измерительных комплексов программно-технических РЕТОМ™-61
Принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются в качестве калибраторов напряжения и силы переменного тока, для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА) при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы могут быть использованы для:
- генерации двух трёхфазных систем тока, трёхфазного напряжения, в том числе и напряжения 3Uo, управляемых как независимо друг от друга по модулю, фазе и частоте, так и взаимозависимо при имитации различного вида аварий. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
- выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
- имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
- приёма и обработки поступающих дискретных и аналоговых сигналов, контроля реакции защиты на текущее воздействие;
- измерения временных характеристик защиты;
- выполнения проверки защиты при различных уровнях напряжения питания;
- осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
- измерения величины постоянного и переменного напряжения, силы постоянного и переменного тока, частоты, фазового угла между сигналами;
- имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).

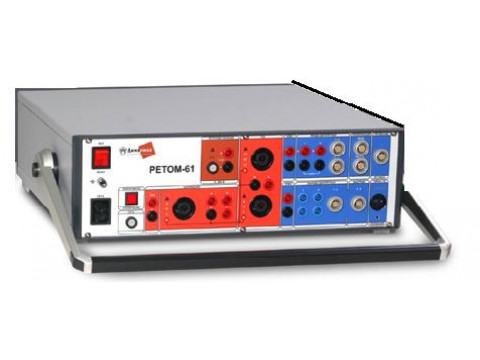

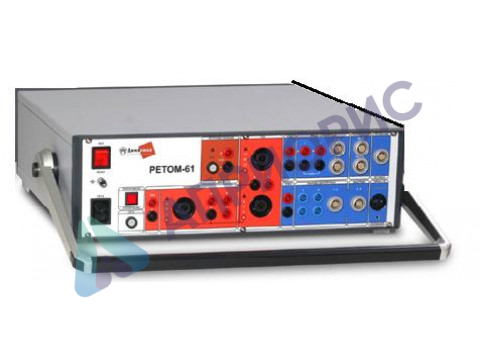

Комплексы включают в себя устройство РЕТОМ -61 (далее — устройство) и программное обеспечение.
Устройство работает под управлением персонального компьютера (ПК) и программного обеспечения (ПО) «РЕТОМ-61».
Конструктивно устройство РЕТОМ -61 выполнено в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях, являясь опорой при работе с устройством.
Для предотвращения несанкционированного доступа к внутренним частям устройства в местах стыков верхней и нижней крышек и корпуса наклеиваются голографические наклейки. Внешний вид устройства представлен на рисунке 1.
Программное обеспечение
Комплексы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Внешнее ПО («РЕТОМ-61»), устанавливаемое на персональный компьютер, позволяет сконфигурировать устройство для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «С» в соответствии с МИ 3286-2010. Изменение ПО возможно только в заводских условиях.
Характеристики ПО
| Наименование
программного обеспечения |
Идентифика
ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора |
| Встроенное ПО РЕТОМ-61 | г1жт52.ххх | не ниже 2.33.0 | — | — |
| Программа
«РЕТОМ-61» |
Retom61.exe | не ниже 3.0.7 | — | — |
| Наименование характеристики | Значение |
|
ИСТОЧНИКИ ТОКА |
|
| Количество источников, шт. | 6 |
| Диапазон воспроизведения силы переменного тока одного источника, А | от 0,010 до 36 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 45 до 65 Гц, А | ±(0,004x + 0,00004Хк) |
| Диапазон воспроизведения силы постоянного тока (один канал, три источника параллельно), А | от 0,030 до 30 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока (один канал, три источника параллельно), А | ±(0,005x + 0,0001Хк) |
| Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды, — не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С | |
|
ИСТОЧНИКИ НАПРЯЖЕНИЯ |
|
| Количество источников, шт. | 4 независимых (из них 1 с изолированной нейтралью) |
| Диапазон воспроизведения напряжения переменного тока одного источника, В | от 0,03 до 135 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В | ±(0,004x + 0,00004Хк) |
| Диапазон воспроизведения напряжения постоянного тока (два источника последовательно), В | от 0,06 до 380 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока (два источника последовательно), В | ±(0,004x + 0,00004Хк) |
| Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды, — не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С | |
|
ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ |
|
| Диапазон частот воспроизводимых сигналов тока, Гц | от 1 до 1000 |
| Диапазон частот воспроизводимых сигналов напряжения, Гц | от 1 до 2100 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазоне частот от 45 до 65 Гц | ± 0,0002 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц | ± 0,01 |
| Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус | от 0 до 359,999 |
Проверка осуществляется в соответствии с документом БРГА.441323.028 МП «Комплексы программно-технические измерительные РЕТОМ -61. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки и их основные метрологические характеристики приведены
| Наименование типа средства измерения | Тип
средства измерений |
Диапазон (пределы) воспроизведения/ измерения | Основная погрешность (класс точности) |
| Вольтметр
универсальный |
В7-78/1 | Напряжение переменного тока:
0,1; 1; 10; 100; 750 В; Частота: от 10 Гц до 100 кГц; |
не более ± (0,06% Хизм +400 е.м.р.) |
| Напряжение постоянного тока:
0,1; 1; 10; 100; 1000 В |
не более ± (0,005% Хизм +35 е.м.р.) | ||
| Амперметр переменного тока | ЦА 8500/1 | Сила переменного тока: 0,1; 0,25; 0,5; 1; 2,5 А | 0,1 |
| Амперметр переменного тока | ЦА 8500/2 | Сила переменного тока: 2,5; 5; 10; 20; 50 А | 0,1 |
| Миллиамперметр | Д50145 | Сила переменного тока: 25; 50 мА | 0,2 |
| Вольтамперметр | М2044 | Сила постоянного тока: 300 мА; 0,75; 1,5; 3,0; 7,5; 15; 30 А | 0,2 |
| Частотомер
универсальный |
GFC-
8010H |
Частота от 0,1 Гц до 120 МГц | не более ±(5-10-6-Гизм + е.м.р.) |
| Измеритель разности фаз | Ф2-34 | Угол фазового сдвига сигналов от 0 до 360° | не более ±0,1° |
Сведения о методах измерений
- Сведения приведены в руководстве по эксплуатации «Комплексы программно-технические измерительные РЕТОМ -61. Руководство по эксплуатации» БРГА.441323.028 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 … 30 А». ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот 20 — 1 • 106 Гц».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10″ — 3-10 Гц».
- ТУ 4258-024-13092133-2008 «Комплексы программно-технические измерительные РЕТОМ -61. Технические условия».
