Поверка измерителей параметров силовых трансформаторов К540-3
Поверка проводится по документу МП 55598-13 «Измеритель параметров силовых трансформаторов К540-3. Методика поверки», утвержденному ГЦИ СИ ФБУ «Костромской ЦСМ» в сентябре 2013 г..
Основные средства применяемые при поверке:
- Калибратор 3041 0.1020 В, ПГ±0,04 %; 0.30 А, ПГ±0.05 %; 10 Гц. 10 МГц, ПГ±0,0001 % Установка УППУ-МЭ 3.1 К-02 с «Энергомонитор-3.1 К-02», 0.144 кВт, ПГ ± 0,02 % Катушки электрического сопротивления КТ 0,01: Р310 0,001 Ом; Р310 0,01 Ом; Р321 0,1 Ом; Р321 1 Ом; Р321 10 Ом; Р331 100 Ом;
Сведения о методах измерений
- Сведения отсутствуют.
Нормативные документы, устанавливающие требования к измерителю параметров силовых трансформаторов К540-3:
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».
- ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 4020000 Гц».
- ГОСТ 8.028-86 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ТУ У 33.2-3093907831-002:2012 «Измеритель параметров силовых трансформаторов К540-3. Технические условия»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для выполнения измерений в процессе электромагнитных испытаний трансформаторов всех схем и групп соединения при техническом обслуживании, ремонте, наладке в соответствии с ГОСТ 3484.1-88 и РД 34.45-51.300-97:
- измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
- измерение тока и потерь короткого замыкания;
- измерение коэффициента трансформации;
- определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- измерение сопротивления обмоток трансформаторов постоянному току.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель применяется, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.

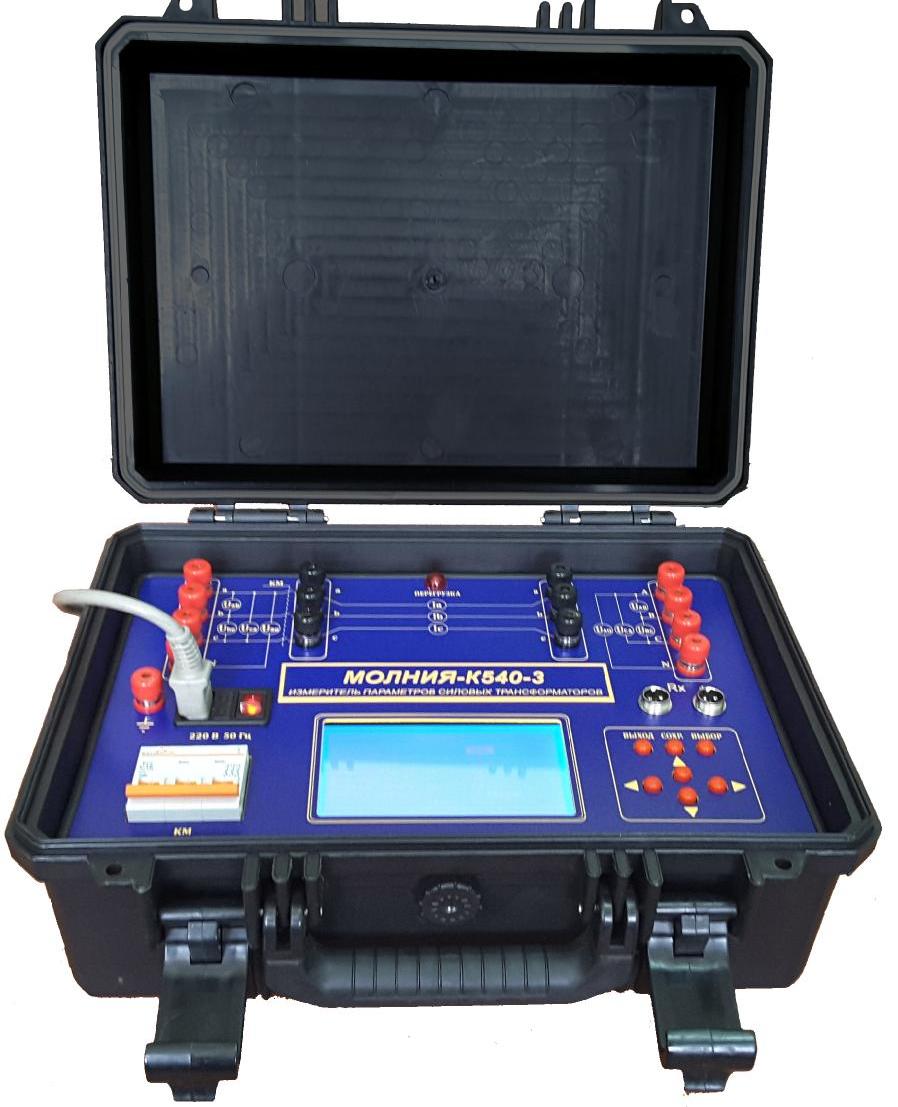

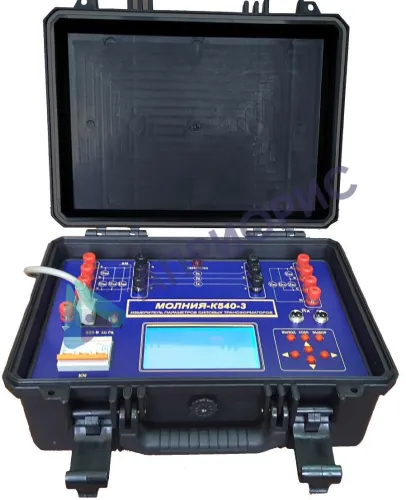

Поверка измерителей параметров силовых трансформаторов К540-3
Принцип действия прибора основан на измерении линейных и фазных напряжений обмоток низкого и высокого напряжения, токов по трем фазам, частоты входного напряжения, падение напряжения и ток нагрузки при измерении сопротивления обмоток трансформаторов постоянному току. По измеренным параметрам прибор вычисляет следующие величины:
- мощность потерь холостого хода и короткого замыкания трансформаторов;
- коэффициенты трансформации;
- угол сдвига напряжений обмоток высокого и низкого напряжений;
- сопротивления обмоток постоянному току.
В приборе предусмотрено подключение трех внешних трансформаторов тока и трех внешних трансформаторов напряжения, что позволяет расширить величины измеряемых токов, напряжений и мощностей до пределов, ограниченных параметрами применяемых трансформаторов тока и напряжения. Коэффициенты трансформации дополнительных трансформаторов учитывается микропроцессорным модулем и на жидкокристаллический экран выводятся результаты измеренных параметров испытуемого трансформатора.
Для предотвращения несанкционированного доступа к печатной плате и элементной базе в период эксплуатации, винт крепления шасси прибора к корпусу пломбируется нанесением оттиска клейма ОТК или поверительного.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка проводится по документу МП 55598-13 «Измеритель параметров силовых трансформаторов К540-3. Методика поверки», утвержденному ГЦИ СИ ФБУ «Костромской ЦСМ» в сентябре 2013 г..
Основные средства применяемые при поверке:
- Калибратор 3041 0.1020 В, ПГ±0,04 %; 0.30 А, ПГ±0.05 %; 10 Гц. 10 МГц, ПГ±0,0001 % Установка УППУ-МЭ 3.1 К-02 с «Энергомонитор-3.1 К-02», 0.144 кВт, ПГ ± 0,02 % Катушки электрического сопротивления КТ 0,01: Р310 0,001 Ом; Р310 0,01 Ом; Р321 0,1 Ом; Р321 1 Ом; Р321 10 Ом; Р331 100 Ом;
Сведения о методах измерений
- Сведения отсутствуют.
Нормативные документы, устанавливающие требования к измерителю параметров силовых трансформаторов К540-3:
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».
- ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 4020000 Гц».
- ГОСТ 8.028-86 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ТУ У 33.2-3093907831-002:2012 «Измеритель параметров силовых трансформаторов К540-3. Технические условия»
