Поверка измерителей параметров процессов Fluke 789
Поверка осуществляется по документу МП 51190-12 «Измерители параметров процессов Fluke 789 фирмы Fluke Corporation, США. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ — 1020 В (10 Гц — 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц — 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 — 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
- мультиметр Agilent 3458A, пределы допускаемой погрешности при измерении напряжения в диапазоне до 100 В составляют ±0,001 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 10 кОм составляют ±0,001 %. Пределы допускаемой погрешности при измерении тока в диапазоне до 100 мА составляют ±0,004 %.
Сведения о методах измерений
- Измерители параметров процессов Fluke 789. Руководство пользователя.
Нормативные документы, устанавливающие требования к измерителям параметров процессов Fluke 789
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов.
Поверка измерителей параметров процессов Fluke 789

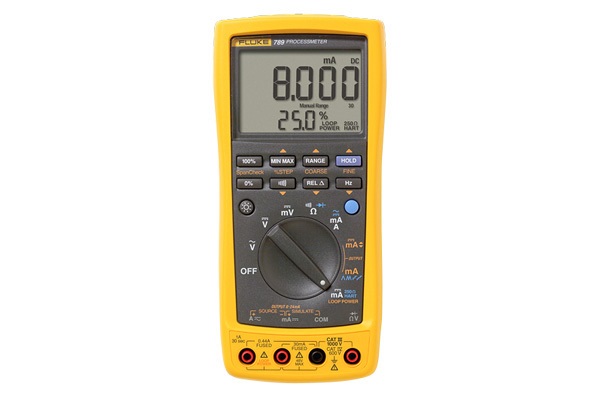

Конструктивно измерители выполнены в ударопрочном пылезащитном корпусе и представляют собой портативный, цифровой прибор.
Принцип действия измерителя основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП и генерацией задаваемых сигналов с помощью ЦАП.
На передней панели измерителя расположены: клеммы для измерений и воспроизведения электрических величин, поворотный переключатель для включения измерителя и выбора режимов работы, жидкокристаллический дисплей, кнопки подсветки дисплея, включения подачи тока, регулировки выходного тока, установки фиксированного диапазона, просмотра максимального, минимального и среднего значения измеряемой величины за время измерения, включения автоматической блокировки, установки нуля, выбора альтернативной функции работы измерителя.
Измерители могут использоваться для измерений значений электрических величин, в качестве источника постоянного тока, в качестве источника тестовых сигналов, погрешность воспроизведения которых метрологически не нормируется, а так же как источник энергии для подачи питания на внешнюю цепь.
Питание измерителей осуществляется от четырёх стандартных элементов питания размера АА. Корпус измерителей защищен от несанкционированного доступа пломбами в форме наклеек на боковой поверхности.
Программное обеспечение
Программное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей параметров процессов Fluke 789 представлены в таблице.
Идентификационные данные программного обеспечения измерителей параметров процессов Fluke 789
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | № версии ПО | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления идентификатора ПО |
| ПО для измерителей параметров процессов Fluke 789 | Fluke 789 Firmware | v 1.0 | Отсутствует | Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».
| Диапазон, В | Разрешение, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от минус 0,4 до 0,4 | 0,0001 | ± (0,001 U + 0,0001 В) |
| от минус 4 до 4 | 0,001 | ± (0,001 U + 0,001 В) |
| от минус 40 до 40 | 0,01 | ± (0,001 U + 0,01 В) |
| от минус 400 до 400 | 0,1 | ± (0,001 U + 0,1 В) |
| от минус 1000 до 1000 | 1 | ± (0,001 U + 1 В) |
| Примечание — U — показание измерителя | ||
Измерение напряжения переменного тока
| Диапазон,
В |
Разрешение, В | Частота сигнала, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от 0 до 0,4 | 0,0001 | от 50 до 60 | ± (0,007 U + 0,0004 В) |
| от 45 до 200 | ± (0,012 U + 0,0004 В) | ||
| от 200 до 500 | ± (0,07 U + 0,0004 В) | ||
| от 0 до 4 | 0,001 | от 50 до 60 | ± (0,007 U + 0,002 В) |
| от 45 до 200 | ± (0,012 U + 0,004 В) | ||
| от 200 до 500 | ± (0,07 U + 0,004 В) | ||
| от 0 до 40 | 0,01 | от 50 до 60 | ± (0,007 U + 0,02 В) |
| от 45 до 200 | ± (0,012 U + 0,04 В) | ||
| от 200 до 500 | ± (0,07 U + 0,04 В) |
| Диапазон,
В |
Разрешение, В | Частота сигнала, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от 0 до 400 | 0,1 | от 50 до 60 | ± (0,007 U + 0,2 В) |
| от 45 до 200 | ± (0,012 U + 0,4 В) | ||
| от 200 до 500 | ± (0,07 U + 0,4 В) | ||
| от 0 до 1000 | 1 | от 50 до 60 | ± (0,007 U + 2 В) |
| от 45 до 200 | ± (0,012 U + 4 В) | ||
| от 200 до 500 | ± (0,07 U + 4 В) | ||
| Примечания
1 Значения предела допускаемой основной погрешности указаны для значений измеряемых величин в диапазоне от 5% до 100% от диапазона измерения измерителя. 2 U — показание измерителя |
|||
Измерение силы постоянного тока
| Диапазон, А | Разрешение, А | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от минус 0,03 до 0,03 | 0,000001 | ± (0,0005 I + 0,000002 А) |
| от минус 1 до 1 | 0,001 | ± (0,002 I + 0,002 А) |
| Примечание — I — показание измерителя | ||
Измерение силы переменного тока
| Диапазон,
А |
Разрешение,
А |
Частота сигнала, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от 0 до 1 | 0,001 | от 45 до 2000 | ± (0,01 I + 0,002 А) |
| Примечание — I — показание измерителя | |||
Измерение электрического сопротивления
| Диапазон, Ом | Разрешение, Ом | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от 0 до 400 | 0,1 | ± (0,002 R + 0,2 Ом) |
| от 0 до 4000 | 1 | ± (0,002 R + 1 Ом) |
| от 0 до 40000 | 10 | ± (0,002 R + 10 Ом) |
| от 0 до 400000 | 100 | ± (0,002 R + 100 Ом) |
| от 0 до 4000000 | 1000 | ± (0,0035 R + 3000 Ом) |
| от 0 до 40000000 | 10000 | ± (0,025 R + 30000 Ом) |
| Примечание — R — показание измерителя | ||
Измерение частоты
| Верхняя граница диапазона, Гц | Разрешение, Г ц | Пределы допускаемой основной погрешности температуре окружающего воздуха (23 ± 5) °С, Гц |
| 199,99 | 0,01 | ± (0,00005 F+0,01 Гц) |
| 1999,9 | 0,1 | ± (0,00005 F +0,1 Гц) |
| 19999 | 1 | ± (0,00005 F +1 Гц) |
| Примечание — F- показания измерителя | ||
Проверка диодов
| Диапазон, В | Разрешение, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от 0 до 2 | 0,1 | ± (0,02 U + 0,1 В) |
| Примечание — U — показание измерителя | ||
| Диапазон, мА | Пределы допускаемой основной погрешности при температуре окружающего воздуха(23 ± 5)°С |
| Режим источника | |
| от 4 до 20 | ± 0,05 % от диапазона |
| Режим моделирования | |
| от 4 до 20 | ± 0,05 % от диапазона |
| Примечание — I — показание измерителя | |
| Таблица 10 — | — Технические характеристики |
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от минус 10 до 50 |
| Относительная важность (при температуре 50 °С), % | 45 |
| В пределах рабочего диапазона для температур менее 18 °С и более 28 °С температурный коэффициент составляет: 0,05 х (указанная погрешность) / °С | |
| Г абаритные размеры(длина х ширина х высота), мм | 203 х 100 х 60 |
| Масса (не более), г | 610 |
Поверка осуществляется по документу МП 51190-12 «Измерители параметров процессов Fluke 789 фирмы Fluke Corporation, США. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ — 1020 В (10 Гц — 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц — 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 — 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
- мультиметр Agilent 3458A, пределы допускаемой погрешности при измерении напряжения в диапазоне до 100 В составляют ±0,001 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 10 кОм составляют ±0,001 %. Пределы допускаемой погрешности при измерении тока в диапазоне до 100 мА составляют ±0,004 %.
Сведения о методах измерений
- Измерители параметров процессов Fluke 789. Руководство пользователя.
Нормативные документы, устанавливающие требования к измерителям параметров процессов Fluke 789
- Техническая документация фирмы-изготовителя.
