Поверка измерителей параметров электромагнитного поля П3-34

Назначение: для измерений плотности потока электромагнитной энергии (далее — ППЭ), средних квадратических значений (далее — СКЗ) напряженности электрического и магнитного полей (далее — НЭП и НМП соответственно) в режиме непрерывного генерирования.

Поверка измерителей параметров электромагнитного поля П3-34

Принцип действия измерителей П3-34 состоит в преобразовании антеннами-преобразователями измеряемого переменного электромагнитного поля в напряжение постоянного тока, преобразовании его в цифровой код посредством аналогово-цифрового преобразования, обработки и передачи в устройство управления и отображения информации.

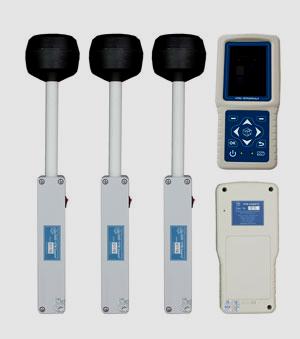

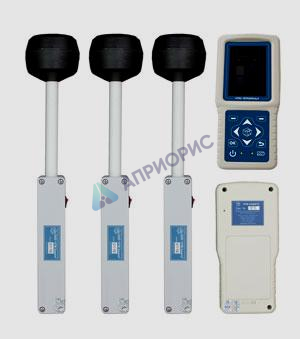

Измерители П3-34 состоят из трех сменных антенн-преобразователей АП 3-34 СВЧ, АП 3-34 Е УКВ, АП 3-34 Н УКВ, и устройства управления и отображения информации.

Антенны-преобразователи измерителей П3-34 имеют три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Сигналы с отдельных дипольно-детекторных микросборок суммируются, усиливаются встроенным усилителем и после их оцифровки, анализа и кодировки через блок приемо-передающего радиоканала передаются в устройство управления и отображения информации.

Антенны-преобразователи измерителей П3-34 связываются с устройством управления и отображения информации по беспроводному радиоканалу, имеющему Bluetooth-модуль и необходимое программное обеспечение.

В качестве устройства управления и отображения информации может быть использован блок управления и индикации (далее — БУИ), входящий в комплект поставки или персональный компьютер (далее — ПК) с установленным программным обеспечением (далее — ПО) «НТМ-ЭкоМ», входящим в комплект поставки.

БУИ, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, обработку информации, отображение значений параметров электромагнитного поля и индикацию заряда аккумуляторов.

Конструктивно БУИ выполнен в виде моноблока. На передней панели корпуса располагаются органы управления и экран жидкокристаллического индикатора.

Для настройки режимов измерений, отображения и сохранения результатов измерений, индикации заряда аккумуляторов может быть использован ПК с предустановленным ПО «НТМ-ЭкоМ», входящим в комплект поставки.

Минимальные системные требования к ПК:

• операционная система Windows (-ХР, -7,-8, — Vista);
• процессор Pentium 1 ГГц и выше;
• ОЗУ 512 МБ и более;
• наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен соответствовать требованиям стандарта Bluetooth 2.0);
• наличие свободного места на жестком диске: 1,5 ГБ — для установки пакета NET Framework 32-разрядная операционная система (600 МБ — 64-разрядная операционная система), 100 МБ — для установки ПО «НТМ-ЭкоМ» (32, 64-разрядная операционная система).

Питание БУИ и антенн-преобразователей осуществляется от аккумуляторов типоразмера АА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

Элементы измерителей П3-34, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (фирменной наклейки).

Измерители П3-34 могут применяться при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, при проведении работ по оценке соответствия средств связи установленным обязательным требованиям, при осуществлении мероприятий государственного контроля (надзора) в сфере связи, при контроле окружающей среды в части электромагнитных излучений органами Г осударственной санитарно-эпидемиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения, при проведении работ по оценке соответствия средств связи установленным обязательным требованиям, при осуществлении мероприятий государственного контроля (надзора) в сфере связи.

Программное обеспечение

ПО измерителей П3-34 состоит из встроенного и внешнего ПО. Встроенное ПО (далее — ПО «Р3-34»), реализованное в виде микропроцессорных программ устанавливается изготовителем в антенны-преобразователи АП 3-34 Е УКВ, АП 334 Н УКВ, АП 3-34 СВЧ и БУИ и является их неотъемлемой частью.

ПО «Р3-34» выполняет функции задания режимов работы, обработку входного сигнала и отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.

Конструкция измерителей П3-34 исключает возможность несанкционированного влияния на ПО «Р3-34» и измерительную информацию.

Внешнее ПО (далее — ПО «НТМ-ЭкоМ») устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7,-8, — Vista) и выполняет функции задания режимов работы, обработку входного сигнала, отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.

Идентификационные данные (признаки) ПО измерителей П3-34 приведены в таблице

Защита ПО измерителей П3-34 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
