Поверка измерителей оптической мощности портативных FOD-1204, FOD-1204H
Поверка осуществляется по документу ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Сведения о методах измерений
Основные методы измерений приведены в документе «Руководство по эксплуатации» пункт 5.
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности портативным FOD-1204, FOD-1204H
- ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-005-85801186-09.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения средней мощности непрерывного и импульсного оптического излучения в волоконно-оптическом кабеле (ВОК) в спектральных диапазонах 820-880; 1270-1340; 1520-1580 нм, а также для использования в качестве индикатора при оценке оптической мощности в спектральных диапазонах 950-1010 и 1450-1510 нм.
Поверка измерителей оптической мощности портативных FOD-1204, FOD-1204H

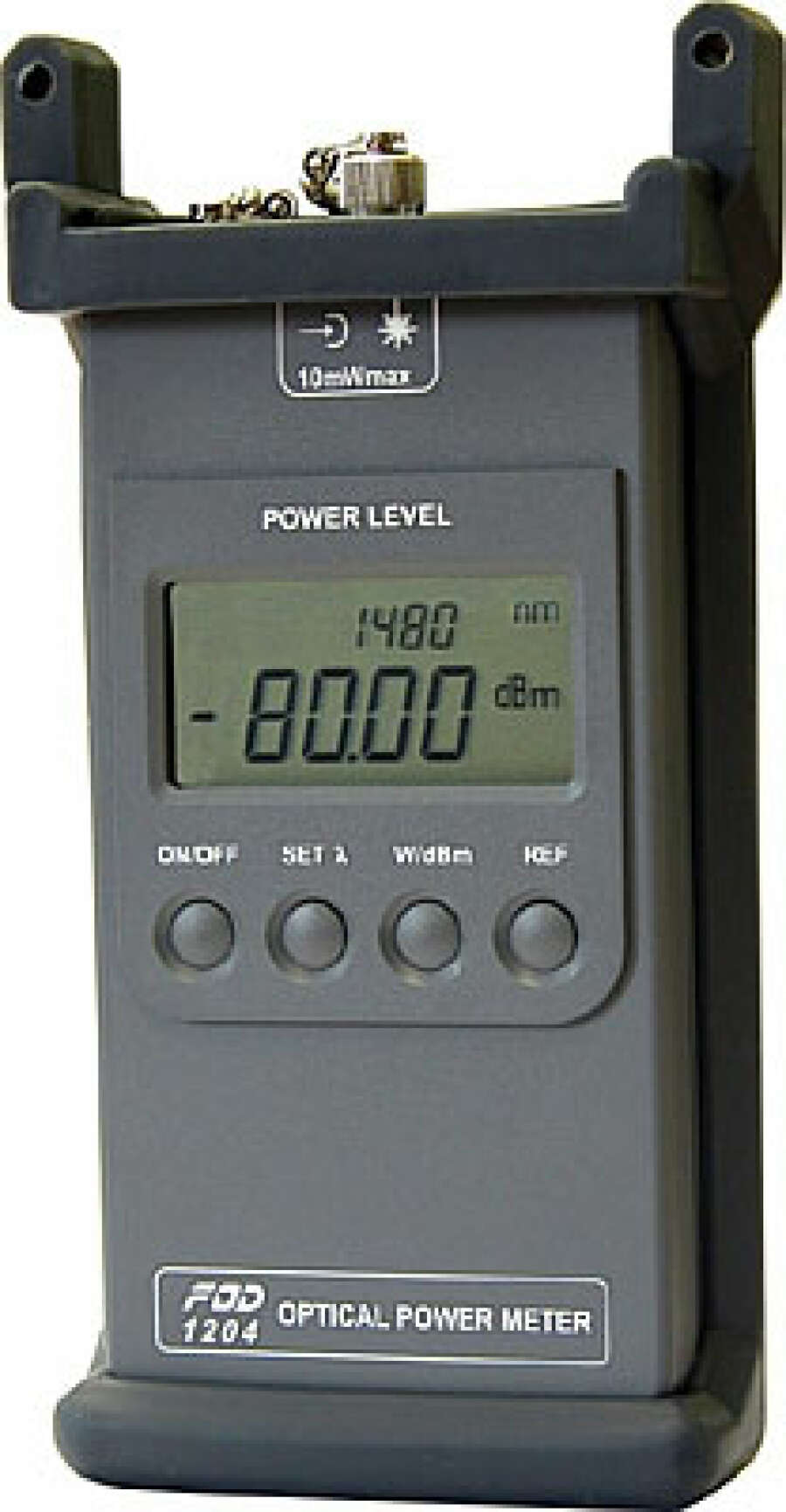

Измерители оптической мощности портативные выполнены в пластмассовом корпусе и содержат следующие узлы: адаптер, фотодиод, преобразователь ток-напряжение, индикатор, микропроцессор, печатную плату, ЖК-индикатор, кнопки управления, элементы питания. Для защиты от повреждений предусмотрен массивный резиновый кожух и тканевый чехол.
Ток, пропорциональный падающей на фотоприемник оптической мощности, подается на программируемый преобразователь ток-напряжение, затем на микропроцессор со встроенным аналого-цифровым преобразователем. Кроме этого, на специальные входы микропроцессора подаются сигналы с потенциометров, позволяющих калибровать измеритель на каждой длине волны. Микропроцессор обрабатывает информацию, полученную от преобразователя ток-напряжение и потенциометров, рассчитывает действительное значение оптической мощности, которое индицируется на индикаторе.
Для подключения оптического кабеля на приборе установлен оптический адаптер типа FC. Прибор имеет возможность установки оптического адаптера следующих типов: FC, ST, LC, универсальный 2,5 мм, и взаимной замены их в процессе эксплуатации.
Измеритель оптической мощности функционирует под управлением микроконтроллера, используется встроенное программное обеспечение, которое состоит из единого модуля, выполняющего функции отображения на экране прибора информации в удобном для оператора виде.
Идентификационные данные программного обеспечения
Наименование
программного обеспечения |
Идентификационное
наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой
идентификатор программного обеспечения (контрольная сумма) |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
Встроенное
ПО FOD-1204, FOD-1204H |
h5f11 | h5f11 | — | — |
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства измерителей оптической мощности. Установленный бит защиты запрещает чтение кода микропрограммы. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Тип измерителя оптической мощности портативного | F0D-1204 | F0D-1204H | |
1 | 2 | 3 | |
1. Рабочие спектральные диапазоны, нм | 820.880
1270…1340 1520…1580 |
||
2. Спектральные диапазоны для использования в качестве индикатора при оценке оптической мощности, нм | 950.1010
1450.1510 |
||
3. Длины волн калибровки, нм | 850+10
1310+10 1550+10 |
||
4. Диапазон показаний уровня средней мощности непрерывного оптического излучения, дБм* | от -73 до +10 | от -53 до +27 | |
5. Диапазон измерений уровня средней мощности непрерывного оптического излучения, дБм* | от -65 до +5 | от -53 до +5 |
1 | 2 3 |
6. Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ | ±0,4 |
7. Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения в рабочих спектральных диапазонах, дБ | ±0,6 |
8. Разрядность индикатора прибора | 4 разряда |
9. Габаритные размеры, мм, не более | 147 х 74 х 28 |
10. Масса, кг, не более | 0,230 |
Поверка осуществляется по документу ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Сведения о методах измерений
Основные методы измерений приведены в документе «Руководство по эксплуатации» пункт 5.
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности портативным FOD-1204, FOD-1204H
- ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-005-85801186-09.
