Поверка измерителей оптической мощности FHP
Поверка осуществляется в соответствии с рекомендациями МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки»
Средства поверки: рабочий эталон средней мощности для ВОСП «РЭСМ-ВС», ГР № 60570-15, погрешность измерений средней мощности на длинах волн калибровки 3%.
Сведения о методиках (методах) измерений
- «Серия оптических инструментов Grandway. Миниатюрный измеритель оптической мощности ГHP1A/B02. Руководство пользователя» раздел 6.
- «Серия оптических инструментов Grandway. Измеритель оптической мощности ГHP2. Руководство пользователя» раздел 6.
- «Серия оптических инструментов Grandway. Измеритель мощности PON ГHP3P01. Руководство пользователя» раздел 4.
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности FHP
- ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
- Техническая документация фирмы-изготовителя «Shanghai Grandway Тelecom Тech.Сo., Ыd», КНР.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах в одномодовых и многомодовых волоконно—оптических линиях передачи. Измерители оптической мощности FНРЗР01 (PON-измерители) предназначены для измерений оптической мощности в волоконнооптических кабелях пассивных оптических сетей (PON) в системах «волокно в дом» (FТТН).
Область применения: проведение контрольно—измерительных работ при эксплуатации, строительстве и ремонте волоконно—оптических линий связи.
Поверка измерителей оптической мощности FHP

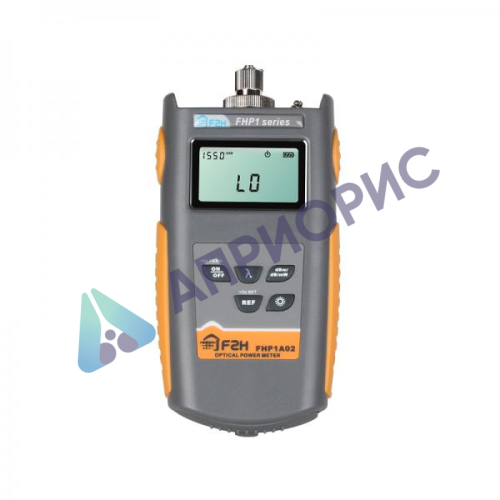

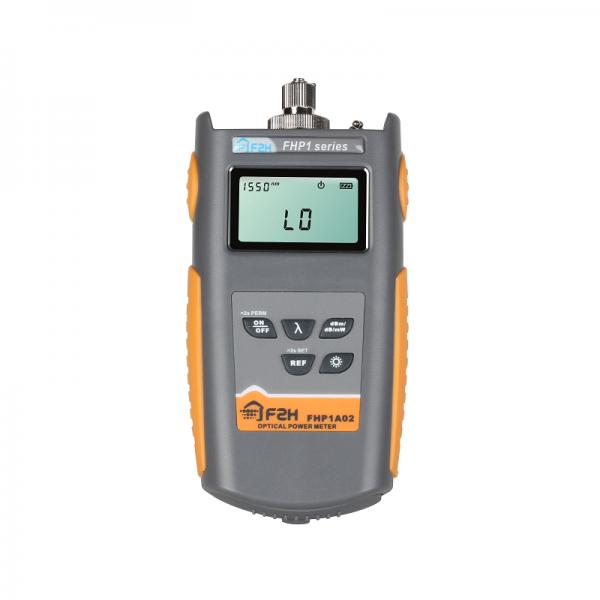

Измерители выполнены в малогабаритном пластмассовом корпусе. Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический, с последующим усилением и преобразованием в цифровую форму. Модели FНР1А02, FIР2А02, FНР2А04 рассчитаны на стандартный диапазон уровней мощности (-70…+5 дБм), модели FНРlВ02, FНР2В02, FНР2В04 — на повышенные уровни (-50. ..+2З дБм). 2-портовый РON-измеритель FHP3P01 с помощью внутреннего разветвителя позволяет измерять уровни входящего и исходящего потока в сквозном режиме передачи одновременно для всех сигналов. Наличие встроенных фильтров позволяет измерять мощность индивидуально для каждой длины волны: 1310, 1490 и 1550 нм. Специальная технология позволяет корректно измерять уровень исходящего потока сигналов в прерывистом (burst) режиме.
Модели FНР2Д04, FНР2В04 и FНРЗР01 отличаются наличием интерфейса USB, а также наличием внутренней памяти и дополнительной кнопки для сохранения результатов измерений и воспроизведения сохраненных ранее данных. Модели FНР2Д04, FНР2В04 снабжены функцией автоматического выбора длины волны измерений при работе с источниками оптического излучения серии FHS2, добавляющими в оптический сигнал соответствующий цифровой код, а также функцией определения частоты модуляции оптического сигнала (определяемые частоты 270 Гц, 1000 Гц, 2000 Гц).
Программное обеспечение
Программное обеспечение (далее — ПО) измерителей является встроенным и реализовано в контроллере. Контроллер размещен в приборном блоке. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после пломбирования.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует низкому уровню согласно Р 50.2.077–2014.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) |
Значение | ||||
| FHP1A02 | FHP1B02 | FHP2A02, FHP2A04 |
FHP2B02, FHP2B04 |
FHP3P01 | |
| Идентификационное наименование ПО | FHP | ||||
| Номер версии (идентификацион- ный номер) ПО | У4.1 | У11.0 | У4.2 | ||
| Цифровой идентификатор ПО | — | — | — | ||
| Алгоритм вычисления цифрового идентификатора программного обеспечения | — | — | — | ||
| Характеристика | Модель | ||||
| FHP1A02 | FHP1B02 | FHP2A02, FHP2A04 |
FHP2B02, FHP2B04 |
FHP3P01 | |
| Диапазон длин | 700..1700 | ||||
| волн исследуе- мого излучения, нм |
— | ||||
| Полоса пропус- | 1260…1360 | ||||
| кания, нм | — | 1480…1500 | |||
| 1539…1565 | |||||
| Длина волн ка- либровки, нм |
850, 1300, 1310, 1490, 1550, 1625 | 1310, 1490, 1550 |
|||
| Диапазон изме- | Для длин | Для длин | Для длин | Для длин | 1310 нм: |
| рений уровня оптической |
волн 700…1200 |
волн 700…1200 |
волн 700…1200 |
волн 700…1200 |
-32…+5, burst-режим |
| мощности (Р), дБм |
нм: -50…+3 |
нм: -30…+23 |
нм: -60…+5 |
нм: -40…+23 |
-25…+5 |
| Для длин | Для длин | Для длин | Для длин | 1490 нм: | |
| волн | волн | волн | волн | -40…+15 | |
| 1200…1700 | 1200…1700 | 1200…1700 | 1200…1700 | ||
| нм: | нм: | нм: | нм: | 1550 нм: | |
| -60…+3 | -40…+23 | -70…+5 | -50…+23 | -40…+20 | |
| Пределы допускаемого значения относительной погрешности измерений уровня средней мощ- ности оптического излучения на длинах волн ка-
либровки при температуре |
±(0,4+4/А) | ±(0,4+400/А) | ±(0,3+0,4/А) | ±(0,3+40/А) | ±0,5 |
| Где А – численное значение мощности в нВт: А=100,1Р+6 | |||||
| (23±3)°С, дБ | |||||
| Пределы допускаемого значения относительной погрешности измерений относительных уровней мощности, | ±(0,2+4/А) | ±(0,2+400/А) | ±(0,2+0,4/А) | ±(0,2+40/А) | ±0,2 |
| дБ | |||||
| Где А – численное значение мощности в нВт: А=100,1Р+6 | |||||
| Габаритные раз- | |||||
| меры измерите- ля, мм, не более |
115×62×30 | 160×76×45 | 190×105×55 | ||
| Масса прибора , г, не более | 140 | 270 | 700 | ||
Поверка осуществляется в соответствии с рекомендациями МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки»
Средства поверки: рабочий эталон средней мощности для ВОСП «РЭСМ-ВС», ГР № 60570-15, погрешность измерений средней мощности на длинах волн калибровки 3%.
Сведения о методиках (методах) измерений
- «Серия оптических инструментов Grandway. Миниатюрный измеритель оптической мощности ГHP1A/B02. Руководство пользователя» раздел 6.
- «Серия оптических инструментов Grandway. Измеритель оптической мощности ГHP2. Руководство пользователя» раздел 6.
- «Серия оптических инструментов Grandway. Измеритель мощности PON ГHP3P01. Руководство пользователя» раздел 4.
Нормативные и технические документы, устанавливающие требования к измерителям оптической мощности FHP
- ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
- Техническая документация фирмы-изготовителя «Shanghai Grandway Тelecom Тech.Сo., Ыd», КНР.
