Поверка измерителей наведенного напряжения ИНН-15
Поверка осуществляется по документу КПЭП 392.000.000 МП «Измерители наведенного напряжения ИНН-15. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2016 г.
Основные средства поверки: калибратор универсальный 9100 (г.р. № 25985-09); вольтметр амплитудный ВА-3.1 (госреестр № 48113-11); трансформатор напряжения измерительный эталонный NVRD (госреестр №56003-13); мультиметр цифровой DT-9959 (госреестр № 56774-14), источник высокого напряжения ИВН-500 из состава ГЭТ175-2009. Знак поверки наносится на крышку блока индикации измерителей в виде наклейки.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
- ТУ 4221-001-10112071-16 Измерители наведенного напряжения ИНН-15. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения).
Поверка измерителей наведенного напряжения ИНН-15
Принцип действия измерителей основан на масштабном преобразовании высокого входного напряжения между контактом-наконечником и контактом «Земля» измерителя в заданное число раз с помощью резистивного высоковольтного делителя напряжения с последующим измерением выходного напряжения с помощью АЦП. Делитель образован резисторами, находящимися в блоке индикации и в высоковольтном щупе, и имеет два коэффициента деления, соответствуюших режиму измерения «до 500 В» и до «15 кВ».
Выбор режима измерения («до 500 В» или «до 15 кВ») осуществляется автоматически микроконтроллером на основании информации о наличии или отсутствия высоковольтного щупа — в щупе имеется магнит, который при установке высоковольтного щупа вызывает замыкание геркона, расположенного в рабочей части.
Изменение формата отображения напряжения на дисплее (диапазона измерений) осуществляется в зависимости от значения напряжения и характеризуется изменением положением десятичной точки на дисплее для получения максимального разрешения. Индикатор «кВ» включается при напряжении свыше 1000 В.

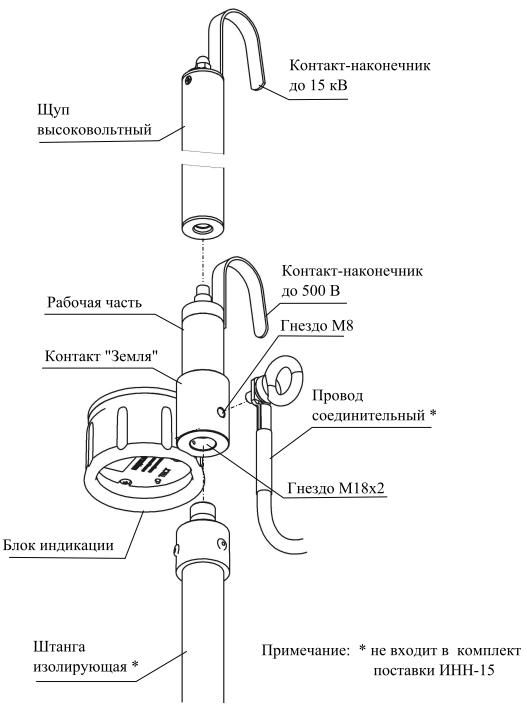

Измерители состоят из 2-х частей: рабочей части с блоком индикации и высоковольтного щупа. Измерение осуществляется с применением изолирующей штанги, соответствующей требованиям ГОСТ 20494-2001, и длина которой выбирается пользователем в зависимости от класса напряжения воздушной линии электропередачи (ВЛ), на которой планируется измерение наведенного напряжения, и обеспечивает безопасность персонала при проведении работ на ВЛ.
Программное обеспечение
Встроенное программное обеспечение (ПО) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей незначителен, так как определяется погрешностью дискретизации (погрешностью АТ ЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Программное обеспечение измерителей может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | METER N |
Номер версии (идентификационный номер) ПО | не ниже v.250316 |
Цифровой идентификатор ПО | — |
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу КПЭП 392.000.000 МП «Измерители наведенного напряжения ИНН-15. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2016 г.
Основные средства поверки: калибратор универсальный 9100 (г.р. № 25985-09); вольтметр амплитудный ВА-3.1 (госреестр № 48113-11); трансформатор напряжения измерительный эталонный NVRD (госреестр №56003-13); мультиметр цифровой DT-9959 (госреестр № 56774-14), источник высокого напряжения ИВН-500 из состава ГЭТ175-2009. Знак поверки наносится на крышку блока индикации измерителей в виде наклейки.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
- ТУ 4221-001-10112071-16 Измерители наведенного напряжения ИНН-15. Технические условия
