Поверка измерителей мощности СВЧ с блоками измерительными и преобразователями измерительными 4531 … 51011

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

49871-12

Особенности

—

Поверка осуществляется по документу МП 49871-12 «Инструкция. Измерители мощности с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC). Методика поверки», утвержденному руководителем ФБУ «ГНМЦ Минобороны России» 03.10.2011 г.

Основные средства поверки:

комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9864-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
анализатор цепей векторный Agilent N5244A с комплектом калибровочных наборов 85054В и 85052В (рег. № 47642-11): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой относительной погрешности измерений КСВН, не более ± 3K %, где К -измеряемое значение КСВН;
генератор Agilent E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 10 нс;
аттенюатор коаксиальный ступенчатый 8495B (рег. № 46184-10): диапазон частот от 100 кГц до 18 ГГц, диапазон ослабления от 0 до 70 дБ;
генератор сигналов высокочастотный РГ4-03, диапазон частот от 0,05 до 1100 МГц, выходная мощность не менее 2 Вт;
милливольтметр высокочастотный URV5 с преобразователем измерительным URV5-Z2 (рег. № 24002-02): диапазон частот от 9 кГц до 2 ГГц, диапазон измеряемых значений напряжений от 2-10-4 до 10 В, пределы допускаемой относительной погрешности измерений напряжений ± 0,3 %;
ваттметр проходной образцовый ВПО-1 (рег. № 11336-88): диапазон частот от 0,15 до 1 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр проходной образцовый ВПО-2 (рег. № 11337-88): диапазон частот от 1 до 3 ГГц, диапазон измерений мощности от 10-4 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр проходной образцовый ВПО-3 (рег. № 11338-88): диапазон частот от 3 до 5,5 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр проходной образцовый ВПО-4 (рег. № 11339-88): диапазон частот от 5,5 до 10 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-8Б (рег. № 12350-90): диапазон частот от 8,24 до 12 ГГц, диапазон измерений мощности от 10-4 до 10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-9Б (рег. № 12350-90): диапазон частот от 12,05 до 16,7 ГГц, диапазон измерений мощности от 10-4 до 10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-10Б (рег. № 12350-90): диапазон частот от 16,7 до 25,86 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
прибор для поверки ваттметров М1-25/1 (рег. № 8941-82): диапазон частот от 37,5 до 53,57 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 2 %.

Сведения о методах измерений

Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC). Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям мощности

ГОСТ 13317-89. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
ГОСТ 13605-91. Ваттметры СВЧ. Основные технические требования и методы испытаний.
ГОСТ 8.569-2000. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методы поверки и калибровки.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений средней мощности синусоидальных СВЧ колебаний.

Поверка измерителей мощности СВЧ с блоками измерительными и преобразователями измерительными 4531 … 51011

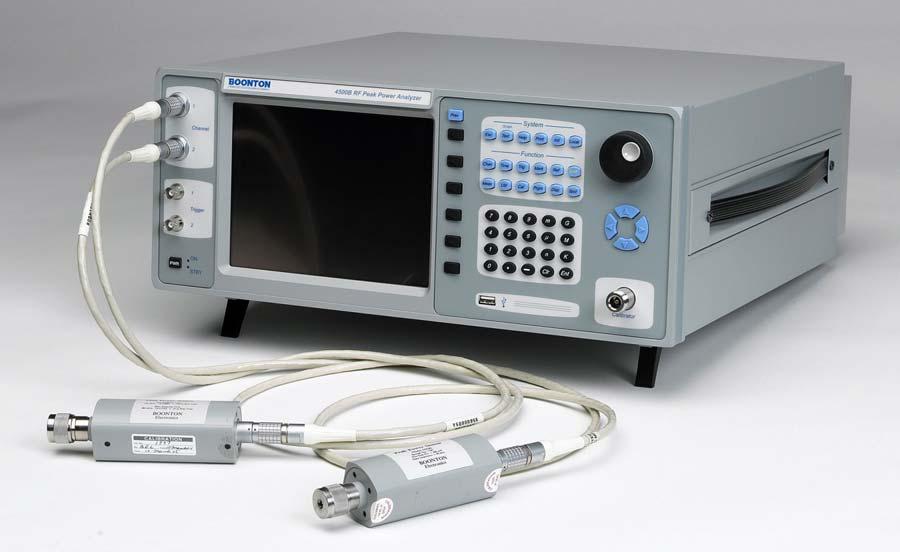

Измеритель мощности состоит из блока измерительного и преобразователей измерительных. Конструктивно блоки измерительные выполнены в металлическом корпусе с жидкокристаллическим индикатором, коаксиальным разъемом типа N (розетка) и разъемами для подключения преобразователей на лицевой панели.

Блок измерительный содержит встроенный калибратор мощности, используемый при подготовке к проведению измерений.

Конструктивно преобразователи измерительные состоят из пластмассового корпуса с СВЧ разъемом и разъемом для подключения соединительного кабеля. Внутри корпуса расположены СВЧ нагрузка — термопара или диод в зависимости от модели.

Принцип действия измерителей мощности основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на цифровом табло (индикаторе) в линейном и (или) логарифмическом масштабах.

При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов. Имеется возможность ввода калибровочных коэффициентов для измерительных преобразователей при каждом измерении.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9864-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
анализатор цепей векторный Agilent N5244A с комплектом калибровочных наборов 85054В и 85052В (рег. № 47642-11): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой относительной погрешности измерений КСВН, не более ± 3K %, где К -измеряемое значение КСВН;
генератор Agilent E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 10 нс;
аттенюатор коаксиальный ступенчатый 8495B (рег. № 46184-10): диапазон частот от 100 кГц до 18 ГГц, диапазон ослабления от 0 до 70 дБ;
генератор сигналов высокочастотный РГ4-03, диапазон частот от 0,05 до 1100 МГц, выходная мощность не менее 2 Вт;
милливольтметр высокочастотный URV5 с преобразователем измерительным URV5-Z2 (рег. № 24002-02): диапазон частот от 9 кГц до 2 ГГц, диапазон измеряемых значений напряжений от 2-10-4 до 10 В, пределы допускаемой относительной погрешности измерений напряжений ± 0,3 %;
ваттметр проходной образцовый ВПО-1 (рег. № 11336-88): диапазон частот от 0,15 до 1 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр проходной образцовый ВПО-2 (рег. № 11337-88): диапазон частот от 1 до 3 ГГц, диапазон измерений мощности от 10-4 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр проходной образцовый ВПО-3 (рег. № 11338-88): диапазон частот от 3 до 5,5 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр проходной образцовый ВПО-4 (рег. № 11339-88): диапазон частот от 5,5 до 10 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-8Б (рег. № 12350-90): диапазон частот от 8,24 до 12 ГГц, диапазон измерений мощности от 10-4 до 10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-9Б (рег. № 12350-90): диапазон частот от 12,05 до 16,7 ГГц, диапазон измерений мощности от 10-4 до 10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-10Б (рег. № 12350-90): диапазон частот от 16,7 до 25,86 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
прибор для поверки ваттметров М1-25/1 (рег. № 8941-82): диапазон частот от 37,5 до 53,57 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 2 %.

Сведения о методах измерений

Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC). Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям мощности

ГОСТ 13317-89. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
ГОСТ 13605-91. Ваттметры СВЧ. Основные технические требования и методы испытаний.
ГОСТ 8.569-2000. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методы поверки и калибровки.

Описание типа СИ

925,4 Кб

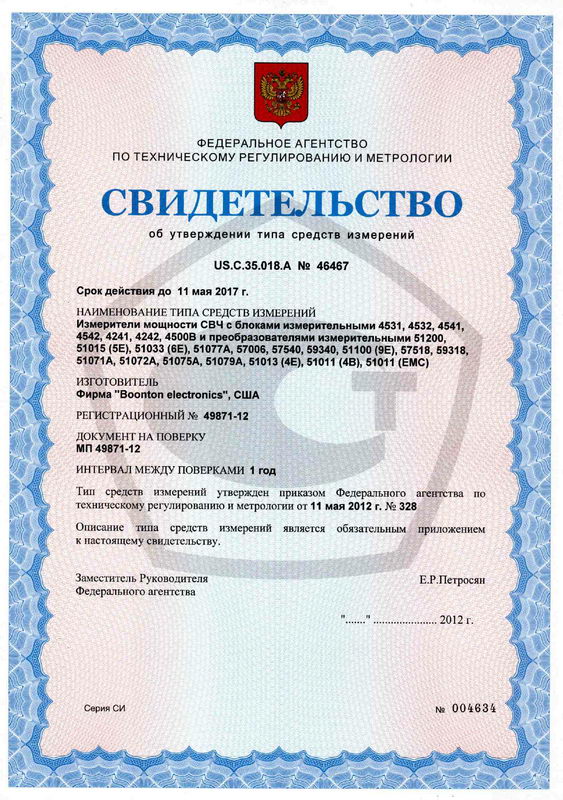

Свидетельство об утверждении типа СИ

140,2 Кб
