Поверка измерителей комплексных коэффициентов передачи и отражения ОБЗОР-804, ОБЗОР-804/1, ОБЗОР-808, ОБЗОР-808/1
Поверка осуществляется по документу «Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1». Методика поверки МП 6687-075-21477812-2012», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 31 мая 2012 г.
Основные средства поверки:
- частотомер электронно-счетный 53150A (рег. № 26949-04): диапазон рабочих частот от 10 Гц до 20 ГГц, пределы допускаемой относительной погрешности измерения частоты ± 1-10-7;
- ваттметр СВЧ с блоком NRP с измерительными преобразователями NRP-Z51 (рег. № 37008-08): диапазон частот от 0 до 18 ГГц, диапазон измеряемой мощности от минус 30 до 20 дБ/мВт, пределы допускаемой абсолютной погрешности измерений мощности ± 0,2 дБ;
- анализатор спектра ВЧ и СВЧ диапазонов E4408B (рег. № 23670-08): диапазон частот от 9 кГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений мощности ± 2 дБ;
- измеритель параметров многополюсников Е5071В (рег. № 26410-04): пределы допускаемой относительной погрешности измерений коэффициента отражения ± (1,1. 1,9) %, диапазон частот от 0,3 до 8500 МГц;
- комплект мер комплексных коэффициентов передачи и отражения 05CK200-150 (рег. № 37394-12): диапазон частот от 0 до 18 ГГц, пределы допускаемой абсолютной погрешности фазы коэффициента передачи от 0 до минус 0,024 — f градус;
- аттенюатор ступенчатый программируемый АСТ-81 (рег. № 37472-08): диапазон рабочих частот от 0 до 8 ГГц, диапазон значений ослаблений от 0 до 121 дБ, пределы допускаемой абсолютной погрешности поверки на частотах 0,3; 3200; 6000; 8000 МГц в диапазонах устанавливаемых ослаблений от 0 до 105 дБ ± 0,05 дБ;
- индикатор часового типа ИЧ10 (рег. № 40149-08): диапазон измерений от 0 до 10 мм, цена деления 0,01 мм, пределы допускаемой абсолютной погрешности измерений ± 0,015 мм.
Сведения о методах измерений
- «Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1». Руководство по эксплуатации РЭ 6687-07521477812-2010.
Нормативные и технические документы, устанавливающие требования к измерителям комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-8О8», «ОБЗОР-808/1»
- ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ РВ 51914-2002.
- Технические условия ТУ6687-075-21477812-2010. Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений комплексных коэффициентов передачи и отражения (S-параметров) СВЧ — устройств в коаксиальных трактах с соединителями типа N, типа III и типа 3,5 мм по ГОСТ РВ 51914-2002 в диапазоне частот от 0,3 до 8000 МГц.
Поверка измерителей комплексных коэффициентов передачи и отражения ОБЗОР-804, ОБЗОР-804/1, ОБЗОР-808, ОБЗОР-808/1

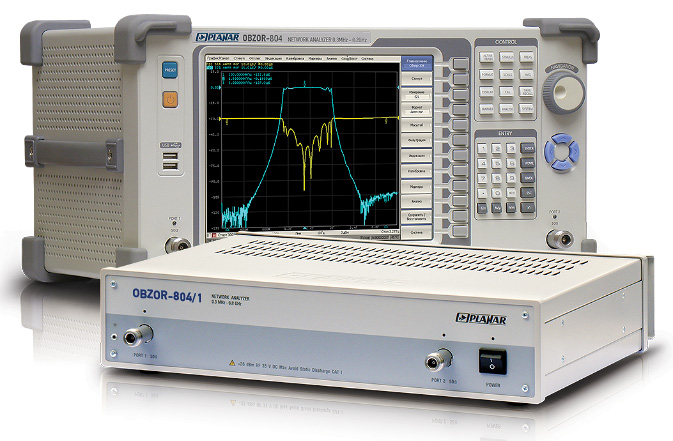

Измеритель состоит из измерительного блока и дополнительных устройств, обеспечивающих функционирование измерителя. Измерительный блок измерителей «ОБЗОР-804» и «ОБЗОР-808» содержит встроенный управляющий компьютер. Управление измерительным блоком измерителя «ОБЗОР-804/1» и «ОБЗОР-808/1» осуществляется внешним управляющим компьютером, который не входит в комплект поставки. Связь измерительного блока с персональным компьютером (ПК) осуществляется через USB-интерфейс.
Измерительный блок включает в себя генераторы испытательного и гетеродинного сигналов, коммутатор, а также четырёх (для «Обзор-804» и «Обзор-804/1») и восьми (для «Обзор-808» и «Обзор-808/1») канальный приемник — измеритель сигнала, объединённые схемой управления. Расчёт и индикация результатов измерений выполняются либо встроенным, либо внешним управляющим компьютером.
ПК под управлением программы реализует виртуальную панель управления измерителем на экране монитора, через которую оператор осуществляет управление, и на которую выводятся обработанные результаты измерений.
Измерители «Обзор-804» и «Обзор-804/1» имеют по два измерительных порта и одному генератору сигналов, а «Обзор-808» и «Обзор-808/1» по четыре измерительных порта и два генератора сигналов.
Принцип действия измерителей основан на формировании на измерительных портах сигнала, подачи его на исследуемое устройство и измерении величин параметров падающих, отражённых и прошедших через исследуемое устройство сигналов.
Сигналы падающей и отражённой волны разделяются с помощью направленного ответвителя. Подача испытательного сигнала на каждый из портов измерителя осуществляется коммутатором.
Метрологически значимой частью программного обеспечения (ПО) измерителей является программный продукт «Obzor804» для «Обзор-804» и «Обзор-804/1» и «Obzor808» для «Обзор-808» и «Обзор-808/1».
Идентификационные данные (признаки) метрологически значимой части ПО
| Наименование ПО | Идентифика
ционное наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм
вычисления идентификатора ПО |
| Obzor804
Obzor808 |
Obzor804.exe
Obzor808.exe |
3.18 | 232A9D0BE958CB9D
687AA98BF347BFBA |
MD5 |
Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу «Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1». Методика поверки МП 6687-075-21477812-2012», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 31 мая 2012 г.
Основные средства поверки:
- частотомер электронно-счетный 53150A (рег. № 26949-04): диапазон рабочих частот от 10 Гц до 20 ГГц, пределы допускаемой относительной погрешности измерения частоты ± 1-10-7;
- ваттметр СВЧ с блоком NRP с измерительными преобразователями NRP-Z51 (рег. № 37008-08): диапазон частот от 0 до 18 ГГц, диапазон измеряемой мощности от минус 30 до 20 дБ/мВт, пределы допускаемой абсолютной погрешности измерений мощности ± 0,2 дБ;
- анализатор спектра ВЧ и СВЧ диапазонов E4408B (рег. № 23670-08): диапазон частот от 9 кГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений мощности ± 2 дБ;
- измеритель параметров многополюсников Е5071В (рег. № 26410-04): пределы допускаемой относительной погрешности измерений коэффициента отражения ± (1,1. 1,9) %, диапазон частот от 0,3 до 8500 МГц;
- комплект мер комплексных коэффициентов передачи и отражения 05CK200-150 (рег. № 37394-12): диапазон частот от 0 до 18 ГГц, пределы допускаемой абсолютной погрешности фазы коэффициента передачи от 0 до минус 0,024 — f градус;
- аттенюатор ступенчатый программируемый АСТ-81 (рег. № 37472-08): диапазон рабочих частот от 0 до 8 ГГц, диапазон значений ослаблений от 0 до 121 дБ, пределы допускаемой абсолютной погрешности поверки на частотах 0,3; 3200; 6000; 8000 МГц в диапазонах устанавливаемых ослаблений от 0 до 105 дБ ± 0,05 дБ;
- индикатор часового типа ИЧ10 (рег. № 40149-08): диапазон измерений от 0 до 10 мм, цена деления 0,01 мм, пределы допускаемой абсолютной погрешности измерений ± 0,015 мм.
Сведения о методах измерений
- «Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1». Руководство по эксплуатации РЭ 6687-07521477812-2010.
Нормативные и технические документы, устанавливающие требования к измерителям комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-8О8», «ОБЗОР-808/1»
- ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ РВ 51914-2002.
- Технические условия ТУ6687-075-21477812-2010. Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1».
