Поверка измерителей давления многофункциональных ПРОМА-ИДМ-016
Поверка осуществляется по документу В407.350.000.000 МП «ГСИ. Инструкция. Измерители давления многофункциональные ПРОМА-ИДМ-016. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» «25» января 2017 г.
Основные средства поверки:
- Манометры цифровые ДМ5002М, ДМ5002Вн. Регистрационный номер в Федеральном информационном фонде № 49867-12.
- Манометры цифровые МО-05. Регистрационный номер в Федеральном информационном фонде № 54409-13.
- Микроманометры МКВ-250-0,02. Регистрационный номер в Федеральном информационном фонде № 968-74.
- Микроманометры ММ-250. Регистрационный номер в Федеральном информационном фонде № 1182-58.
- Вольтметры универсальные В7-77. Регистрационный номер в Федеральном информационном фонде № 24227-03.
- Магазины сопротивления Р4831. Регистрационный номер в Федеральном информационном фонде № 6332-77.
- Амперметры и вольтметры цифровые 3010. Регистрационный номер в Федеральном информационном фонде № 27219-04.
- Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в соответствии с рисунком 2 и на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давления до 4-104 Па.
- ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-106 Па.
- ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ТУ 4212-034-87875767-2016 Измерители давления многофункциональные ПРОМА-ИДМ-016. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений, абсолютного давления) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.
Поверка измерителей давления многофункциональных ПРОМА-ИДМ-016
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (ЧЭ), представляющего собой кремниевую или керамическую мембрану с кремниевыми тензорезисторами.

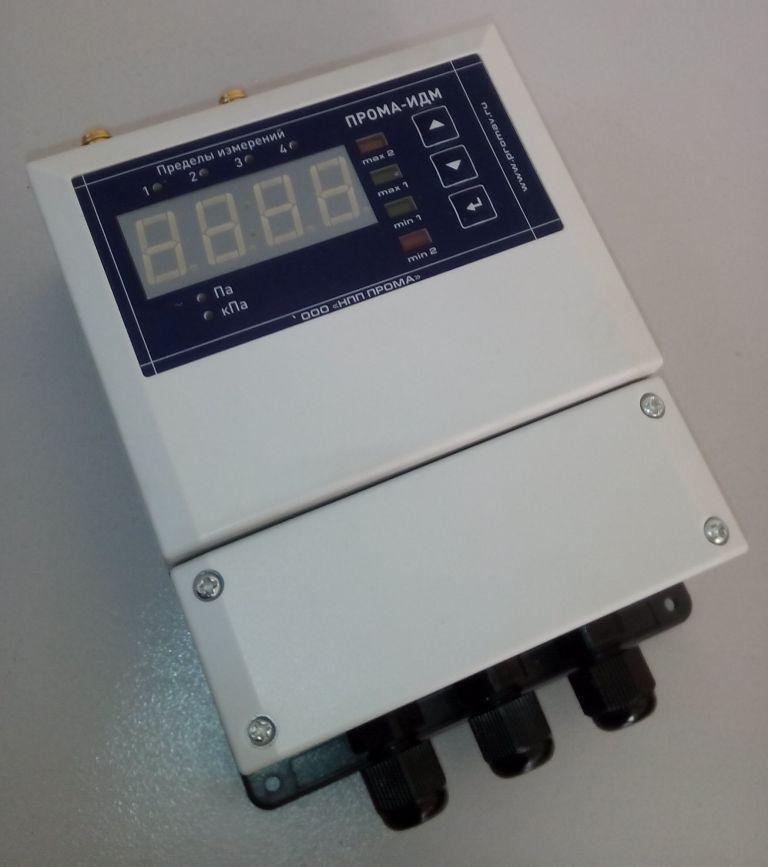

Конструктивно измеритель выполнен в виде единой конструкции и состоит из штуцера, корпуса, ЧЭ и электронного преобразователя. Измеряемый параметр воздействует через штуцер на внутреннюю полость измерителя, линейно преобразуется в деформацию ЧЭ и изменение электрического сопротивления тензорезисторов. Электронный преобразователь преобразует изменение сопротивления в токовый выходной сигнал постоянного тока от 4 до 20 мА и цифровой сигнал стандарта RS-485. Индикация текущего значения измеряемого параметра осуществляется на светодиодном цифровом индикаторе. Так же, в составе измерителя, имеются единичные светодиоды зеленого цвета «1», «2», «3», «4» отображающие установленный предел измерений давления и одиночные светодиоды желтого цвета, показывающие единицу измерения параметра в «Па» или в «кПа», в зависимости от модификации. Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания нормально-разомкнутых контактов реле в составе измерителя.
Измерители, в зависимости от вида измеряемого давления и конструктивного исполнения, имеют следующие модификации:
- ПРОМА-ИДМ-016-ДВ — измерители вакуумметрического давления;
- ПРОМА-ИДМ-016-ДИ — измерители избыточного давления;
- ПРОМА-ИДМ-016-ДИВ — измерители вакуумметрического и избыточного давления;
- ПРОМА-ИДМ-016-ДД — измерители перепада давления;
- ПРОМА-ИДМ-016-ДА — измерители абсолютного давления.
- «Щ» — щитовое исполнение;
- «ЩВ» — щитовое исполнение с выносным датчиком;
- « Н» — настенное исполнение;
- «НВ» — настенное исполнение с выносным датчиком;
- «Р» — резьбовой моноблок для установки на трубопровод (полевое исполнение);
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса измерителя, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения измерителя.
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PromaSTMlA.hex |
| Номер версии (идентификационный номер) ПО | 1.2.01 |
| Цифровой идентификатор ПО | 57A18F2D |
| Алгоритм вычисления контрольной суммы исполняемого кода | — |
| Идентификационное наименование ПО | PromaSTM1D.hex |
| Номер версии (идентификационный номер) ПО | 2.2.01 |
| Цифровой идентификатор ПО | 93FA2D0A |
| Другие идентификационные данные (если имеются) | — |
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу В407.350.000.000 МП «ГСИ. Инструкция. Измерители давления многофункциональные ПРОМА-ИДМ-016. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» «25» января 2017 г.
Основные средства поверки:
- Манометры цифровые ДМ5002М, ДМ5002Вн. Регистрационный номер в Федеральном информационном фонде № 49867-12.
- Манометры цифровые МО-05. Регистрационный номер в Федеральном информационном фонде № 54409-13.
- Микроманометры МКВ-250-0,02. Регистрационный номер в Федеральном информационном фонде № 968-74.
- Микроманометры ММ-250. Регистрационный номер в Федеральном информационном фонде № 1182-58.
- Вольтметры универсальные В7-77. Регистрационный номер в Федеральном информационном фонде № 24227-03.
- Магазины сопротивления Р4831. Регистрационный номер в Федеральном информационном фонде № 6332-77.
- Амперметры и вольтметры цифровые 3010. Регистрационный номер в Федеральном информационном фонде № 27219-04.
- Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в соответствии с рисунком 2 и на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давления до 4-104 Па.
- ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-106 Па.
- ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ТУ 4212-034-87875767-2016 Измерители давления многофункциональные ПРОМА-ИДМ-016. Технические условия.
