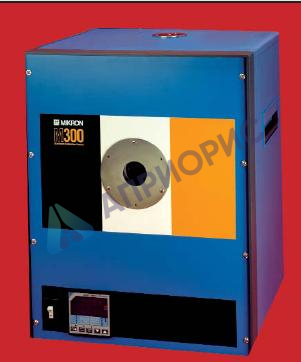

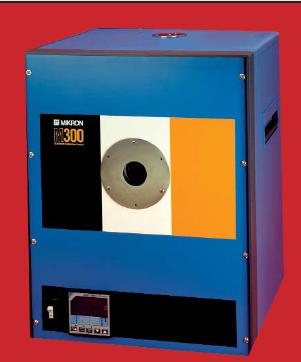

Поверка источников излучения в виде моделей черного тела М300
Поверка осуществляется по документу МП 88.Д4-13 «Источники излучения в виде моделей черного тела серии М300. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля 2013 г.
Основные средства поверки:
- Пирометры инфракрасные серии М190, мод. М190Q-TS, М190V-TS Основные метрологические характеристики:
| М190Q-TS | М190V-TS | |
| Диапазон измеряемых температур, °С | 200 — 1200 | 1000 — 3000 |
| Погрешность измерений, °С | ±0,8.2 (в зависимости от изм.темп.) | ±1,6.10 (в зависимости от изм.темп.) |
| Поле зрения | 60:1 | 300:1 |
- Пирометр TRT II
Основные метрологические характеристики: температурный диапазон: 0 — 1000 °С;
погрешность измерения: ±0,5°С+0,7% от разницы температур объекта измерения и корпуса прибора
Сведения о методах измерений
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М360, М345Х, М345Х^С, М315Х, М315Х-НТ, М305», раздел 4.
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М335, М315НТ», раздел 5.
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М300, М330», раздел 6.
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М310НТ, М340, М390», раздел 7.
Нормативные и технические документы, устанавливающие требования к источникам излучения в виде моделей черного т ела серии М300
- ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».
- Техническая документация фирмы «LumaSense Technologies, Inc.», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для поверки и калибровки средств бесконтактного измерения температуры (тепловизоров, радиометров, пирометров и других приборов инфракрасного излучения) в диапазоне температур от 0 °С до 3000 °С.
Поверка источников излучения в виде моделей черного тела М300
Принцип действия МЧТ заключается в практической реализации законов излучения Стефана-Больцмана и Планка, связывающих температуру черного тела с мощностью его излучения.
Основными элементами МЧТ являются излучатель с известной излучательной способностью излучающей поверхности, окруженная системой радиационных экранов, диафрагма, один или несколько датчиков измерения температуры излучателя, и система регулировки и стабилизации температуры излучателя.
Источники излучения в виде моделей черного тела серии М300 имеют следующие модификации, отличающиеся типом излучателя:
- М390, М335 и М330, где в качестве излучателя используется графитовая трубка со спиралевидным нагревателем;
- М315НТ, М315Х, М310НТ и М340, где в качестве излучателя используется круглая или квадратная пластина с распределенным нагревателем;
- М345Х, М315Х-НТ, где излучатель выполнен в виде пластины с термоэлементом Пельтье;
- М345Х-ЬС, где излучатель выполнен в виде пластины со встроенным змеевиком для прокачки хладоагента от жидкостного термостата;
- М305, М300 и М360, где в качестве излучателя используется сферическая полость с электронагревателем, вмонтированным в корпус сферы.
В моделях источников излучения М300, М390, М335, М305, М340 и М310НТ излучатель и электронный терморегулятор конструктивно выполнены в одном корпусе. Регулировка и стабилизация температуры в моделях источников излучения М360, М345Х, М315НТ, М315Х обеспечивается электронным терморегулятором (контроллером), конструктивно выполненным в виде отдельного электронного блока. В моделе черного тела М345Х-ЬС регулировка и стабилизация температуры МЧТ обеспечивается с помощью жидкостного термостата.
Модели источников излучения М315Х, М315Х-НТ, М345Х и M345X-LC имеют по 4 конфигурации отличающиеся размером выходной апертуры и излучателя.
Модель источников излучения М390 имеет 4 конфигурации отличающиеся диапазоном воспроизведения температур.
Программное обеспечение
Управление МЧТ осуществляется с помощью программного обеспечения iTools встроенного микропроцессора (в случае моделей М300, М305, М335, М340, М310НТ, М330 и М390) или отдельного контроллера (в случае моделей М315, М315Х, М315Х-НТ, М345Х, М345Х-ЬС и М360). ПО позволяет установить заданную температуру черного тела и обеспечить ее стабилизацию за счет управления PID регулятором.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
| Идентификационное
наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| iTools | 8.02.0 и выше | — | — |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Установка обновленных версий ПО допускается только представителями предприятия
— изготовителя с помощью специального оборудования.
Уровень защиты программного обеспечения МЧТ от непреднамеренных и преднамеренных изменений соответствует уровню «А».
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 88.Д4-13 «Источники излучения в виде моделей черного тела серии М300. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля 2013 г.
Основные средства поверки:
- Пирометры инфракрасные серии М190, мод. М190Q-TS, М190V-TS Основные метрологические характеристики:
| М190Q-TS | М190V-TS | |
| Диапазон измеряемых температур, °С | 200 — 1200 | 1000 — 3000 |
| Погрешность измерений, °С | ±0,8.2 (в зависимости от изм.темп.) | ±1,6.10 (в зависимости от изм.темп.) |
| Поле зрения | 60:1 | 300:1 |
- Пирометр TRT II
Основные метрологические характеристики: температурный диапазон: 0 — 1000 °С;
погрешность измерения: ±0,5°С+0,7% от разницы температур объекта измерения и корпуса прибора
Сведения о методах измерений
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М360, М345Х, М345Х^С, М315Х, М315Х-НТ, М305», раздел 4.
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М335, М315НТ», раздел 5.
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М300, М330», раздел 6.
- «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М310НТ, М340, М390», раздел 7.
Нормативные и технические документы, устанавливающие требования к источникам излучения в виде моделей черного т ела серии М300
- ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».
- Техническая документация фирмы «LumaSense Technologies, Inc.», США.
