Поверка источника питания постоянного тока N5700
Поверка осуществляется по документу МП 36420-07 «Источники питания постоянного тока серии N5700. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в октябре 2007 г.
Средства поверки: мультиметр цифровой APPA-109 (Госреестр № 20085-11); катушка электрического сопротивления Р322 (Госреестр № 1737-63); нагрузка электронная многофункциональная ELTO SHH-2,4K (Госреестр № 28929-05); микровольтметр В3-57 (Госреестр № 7657-80).
Сведения о методах измерений
- Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серии N5700
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- Техническая документация фирмы «Agilent Technologies», Малайзия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения напряжения и силы постоянного тока.

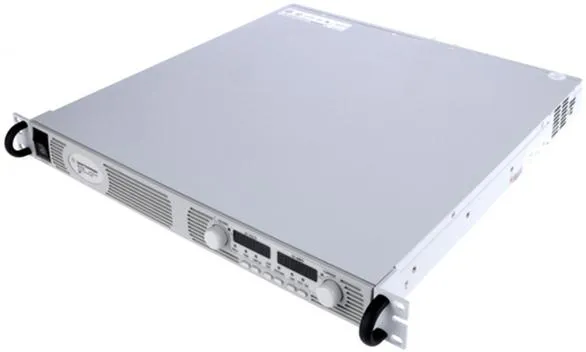

Поверка источника питания постоянного тока N5700
Источники питания серии N5700 представляют собой программируемые, регулируемые источники постоянного тока и напряжения с одним выходом. Семейство источников питания постоянного тока серии N5700 включает 24 модификации:
- модификации N5741 А, N5742A, N5743A, N5744A, N5745A, N5746A, N5747A, N5748A, N5749A, N5750A, N5751A, N5752A с выходной мощностью 600.780 Вт;
- модификации N5761 А, N5762A, N5763A, N5764A, N5765A, N5766A, N5767A, N5768A, N5769A, N5770A, N5771A, N5772A с выходной мощностью 1080.1560 Вт;
Управление и контроль за режимами работы источников питания осуществляет встроенный микропроцессор.
На передней панели источников питания расположены:
- жидкокристаллические цифровые индикаторы для отображения параметров напряжения и тока на выходе в цифровом виде;
- светодиодные сигнализирующие индикаторы для отображения состояния источника питания в процессе работы;
- клавиша включения/выключения источника питания;
- функциональные клавиши и поворотные переключатели, с помощью которых производится грубая или точная настройка уровня выходного напряжения или тока.
На задней панели источников питания расположены:
- выходные разъемы положительной и отрицательной полярности;
- разъем питания от сети переменного тока;
- разъемы для подключения источника питания по интерфейсу USB/LAN/GPIB;
- разъем для дистанционных измерений с целью стабилизации напряжения на нагрузке и компенсации падения напряжения в проводах нагрузки;
- блок из девяти переключателей для выбора режима дистанционного программирования.
Источники имеют встроенный измеритель напряжения и тока для контроля значений воспроизводимого тока и напряжения.
Отличия модификаций источников питания постоянного тока серии N5700 заключается в разных значениях выходных параметров напряжений и токов. При работе источники допускают последовательное и параллельное соединение. Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Модификация | Максимальное напряжение на выходе, В | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока | Нестабильность выходного напряжения | Уровень
пульсаций выходного напряжения, мВ |
|
при изменении напряжения питания, мВ | при изменении тока нагрузки, мВ | ||||
Ш741А | 6 | (0,05-10″2-иуст+ 3 мВ) | ± 2,6 | ± 2,6 | 8 |
Ш742А | 8 | (0,05-10″2-иуст+ 4 мВ) | ± 2,8 | ± 2,8 | 8 |
Ш743А | 12,5 | (0,05-10″2-иуст+ 6,25 мВ) | ± 3,25 | ± 3,25 | 8 |
Ш744А | 20 | (0,05-10″2-иуст+ 10 мВ) | ± 4 | ± 4 | 8 |
Ш745А | 30 | (0,05-10″2-иуст+ 15 мВ) | ± 5 | ± 5 | 8 |
Ш746А | 40 | (0,05-10″2-иуст+ 20 мВ) | ± 6 | ± 6 | 8 |
Ш747А | 60 | (0,05^10’2^иуст+ 30 мВ) | ± 8 | ± 8 | 8 |
Ш748А | 80 | (0,0540″2/иуст+ 40 мВ) | ± 10 | ± 10 | 8 |
Ш749А | 100 | (0,0540″2/иуст+ 50 мВ) | ± 12 | ± 12 | 8 |
Ш750А | 150 | (0,05-10″2-иуст+ 75 мВ) | ± 17 | ± 17 | 12 |
Ш751А | 300 | (0,05^10’2^иуст+ 150 мВ) | ± 32 | ± 32 | 20 |
Ш752А | 600 | (0,05^10’2^иуст+ 300 мВ) | ± 62 | ± 62 | 60 |
Ш761А | 6 | (0,05-10″2 Иуст+ 3 мВ) | ± 2,6 | ± 2,6 | 8 |
Ш762А | 8 | (0,05^10’2^иуст+ 4 мВ) | ± 2,8 | ± 2,8 | 8 |
Ш763А | 12,5 | (0,05^10’2^иуст+ 6,25 мВ) | ± 3,25 | ± 3,25 | 8 |
Ш764А | 20 | (0,05-10″2-иуст+ 10 мВ) | ± 4 | ± 4 | 8 |
Ш765А | 30 | (0,0540″2/иуст+ 15 мВ) | ± 5 | ± 5 | 8 |
Ш766А | 40 | (0,0540″2/иуст+ 20 мВ) | ± 6 | ± 6 | 8 |
Ш767А | 60 | (0,0540″2/иуст+ 30 мВ) | ± 8 | ± 8 | 8 |
Ш768А | 80 | (0,05-10″2-иуст+ 40 мВ) | ± 10 | ± 10 | 8 |
Ш769А | 100 | (0,05^10’2^иуст+ 50 мВ) | ± 12 | ± 12 | 8 |
Ш770А | 150 | (0,05^10’2^иуст+ 75 мВ) | ± 17 | ± 17 | 12 |
Ш771А | 300 | (0,05-10″2-иуст+ 150 мВ) | ± 32 | ± 32 | 20 |
Ш772А | 600 | (0,05^10’2^иуст+ 300 мВ) | ± 62 | ± 62 | 60 |
Модификация | Максимальный | Пределы | Нестабильность выходного | Уровень | |
ток на выходе, | допускаемой | тока | пульсаций | ||
А | абсолютной | при | при | выходного | |
погрешности | изменении | изменении | тока, мА | ||
воспроизведения | напряжения | напряжения | |||
силы постоянного | питания, мА | на нагрузке, | |||
тока | мА | ||||
Ш741А | 100 | (0,1 • 10_2Туст+ 100 мА) | ± 12 | ± 25 | 200 |
Ш742А | 90 | (0,Ы0’2Туст+ 90 мА) | ± 11 | ± 23 | 180 |
Ш743А | 60 | (0,Ы0’2Туст+ 60 мА) | ± 8 | ± 17 | 120 |
Ш744А | 38 | (0,Ы0’2Туст+ 38 мА) | ± 5,8 | ± 12,6 | 76 |
Ш745А | 25 | (0,Ы0’2Туст+ 25 мА) | ± 4,5 | ± 10 | 63 |
Ш746А | 19 | (0,Ы0’2Туст+ 19 мА) | ± 3,9 | ± 8,8 | 48 |
Ш747А | 12,5 | (0,1-10’2 1уСТ+ 12,5 мА) | ± 3,25 | ± 7,5 | 38 |
Ш748А | 9,5 | (0,Ы0’2-1уст+ 9,5 мА) | ± 2,95 | ± 6,9 | 29 |
Ш749А | 7,5 | (0,Ы0’2-1уст+ 7,5 мА) | ± 2,75 | ± 6,5 | 23 |
Ш750А | 5 | (0,1-10’2 1уСТ+ 5 мА) | ± 2,5 | ± 6 | 18 |
Ш751А | 2,5 | (0,Ы0’2-1уст+ 2,5 мА) | ± 2,25 | ± 5,5 | 13 |
Ш752А | 1,3 | (0,Ы0’2-1уст+ 1,3 мА) | ± 2,13 | ± 5,26 | 8 |
Ш761А | 180 | (0,0540″2Туст+ 180 мА) | ± 20 | ± 41 | 360 |
Ш762А | 165 | (0,05^10″2^1уст+ 165 мА) | ± 18,5 | ± 38 | 330 |
Ш763А | 120 | (0,05^10″2^1уст+ 120 мА) | ± 14 | ± 29 | 240 |
Ш764А | 76 | (0,05 • 10″2^1уст+ 76 мА) | ± 9,6 | ± 20,2 | 152 |
Ш765А | 50 | (0,05Т0″2Туст+ 50 мА) | ± 7 | ± 15 | 125 |
Ш766А | 38 | (0,05 • 10″2^1уст+ 38 мА) | ± 5,8 | ± 12,6 | 95 |
Ш767А | 25 | (0,05-10″2Туст+ 25 мА) | ± 4,5 | ± 10 | 75 |
Ш768А | 19 | (0,05^10″2^1уст+ 19 мА) | ± 3,9 | ± 8,8 | 57 |
Ш769А | 15 | (0,05^10″2^1уст+ 15 мА) | ± 3,5 | ± 8 | 45 |
Ш770А | 10 | (0,05^10″2^1уст+ 10 мА) | ± 3 | ± 7 | 35 |
Ш771А | 5 | (0,05-10″2Туст+ 5 мА) | ± 2,5 | ± 6 | 25 |
Ш772А | 2,6 | (0,05^10″2^1уст+ 2,6 мА) | ± 2,26 | ± 5,5 | 12 |
Поверка осуществляется по документу МП 36420-07 «Источники питания постоянного тока серии N5700. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в октябре 2007 г.
Средства поверки: мультиметр цифровой APPA-109 (Госреестр № 20085-11); катушка электрического сопротивления Р322 (Госреестр № 1737-63); нагрузка электронная многофункциональная ELTO SHH-2,4K (Госреестр № 28929-05); микровольтметр В3-57 (Госреестр № 7657-80).
Сведения о методах измерений
- Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серии N5700
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- Техническая документация фирмы «Agilent Technologies», Малайзия.
