Поверка источника питания APS-1200, APS-2200, APS-3200, APS-4200
Поверка осуществляется по документу МП 206.1-227-2018 Источники питания серий АРБ-1200, АРБ-2200, АРБ-3200, АРБ-4200. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.12.2018 г.
Основные средства поверки:
- мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер 25984-14);
- нагрузка электронная программируемая АТН-8125 (регистрационный номер 50595-12);
- катушка электрического сопротивления измерительная Р310 (регистрационный номер 1162-58);
- микровольтметр В3-57 (регистрационный номер 7657-80);
- мультиметр АВМ-4306 (регистрационный номер 27587-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ, с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус источника питания (рисунок 1, поз. 2) и на свидетельство о поверке в виде оттиска.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
- ГОСТ 8.027-2001 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического напряжения и электродвижущей силы
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы электрического тока в диапазоне от 1-10-16 до 30 А Техническая документация фирмы-изготовителя
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения стабилизированных напряжения и силы постоянного тока.
Поверка источника питания APS-1200, APS-2200, APS-3200, APS-4200
Принцип действия источников питания основан на использовании комбинации сетевого трансформатора, выпрямительного моста и линейного регулятора. В некоторых моделях источников питания выпрямительный мост подключен к вторичной обмотке трансформатора непосредственно, в некоторых — через реле, переключающее число витков вторичной обмотки. Установка выходного напряжения или силы тока выполняют аналогичные во всех моделях линейные регуляторы.
Источники питания с одним каналом объединены в серию APS-1200, с двумя — в серию APS-2200, с тремя — в серию APS-3200, с четырьмя — в серию APS-2200.
Источники питания имеют 21 модель, количество каналов, диапазоны, погрешности воспроизведения выходных напряжений и токов которых представлены в таблице 1.
Дополнительные функции имеют модели:
- APS-2231, APS-2232, APS-2233, APS-2235, APS-2261, APS-3231, APS-3232, APS-4233, APS-4235 — три режима работы регулируемых каналов 1 и 2: независимый, последовательный или параллельный;
- APS-3231, APS-3232 — фиксированный канал 3;
- APS-4233, APS-4235 — частично регулируемые каналы 3 и 4.

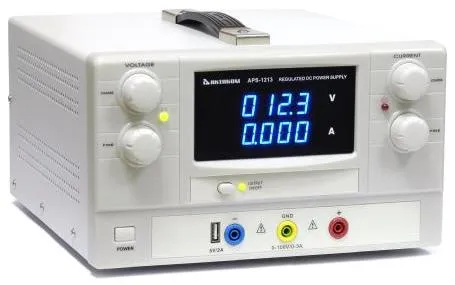

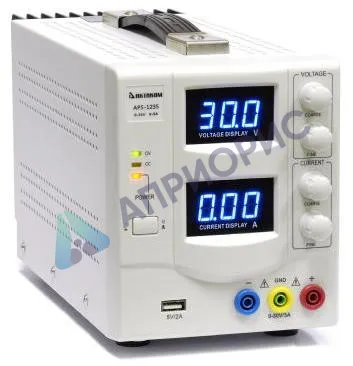

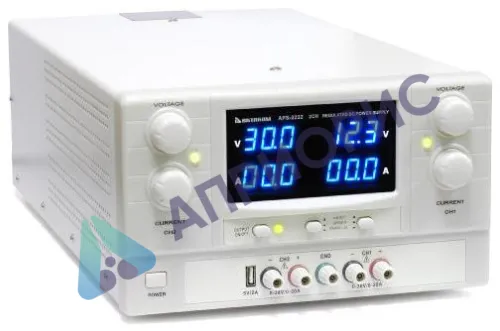

Источники питания выполнены в прямоугольных корпусах, предназначенных для эксплуатации в промышленных и лабораторных условиях.
Управление работой источников питания производится с передней панели, на которой размещены:
- клавиша включения/выключения источника питания;
- функциональные клавиши и поворотные регуляторы для ступенчатой установки величины выходного напряжения и тока;
- выходные разъемы положительной и отрицательной полярности;
- светодиодные цифровые индикаторы для отображения параметров напряжения и тока на выходе в цифровом виде;
- светодиодные индикаторы для отображения состояния источника питания в процессе работы;
- выходной разъём USB для зарядки мобильных устройств напряжением 5 В.
На задней панели расположен разъем для подключения сетевого кабеля.
Программное обеспечение
отсутствует.
Таблица 1 — Диапазон значений воспроизводимой величины тока и напряжения
| Модель | Диапазон значений воспроизводимой величины на выходе | |||||||
| Выход 1 | Выход 2 | Выход 3 | Выход 4 | |||||
| ивых. , В | Т А
Авых. 5 •гл- |
ивых. , В | Т А
Авых. 5 •гл- |
ивых., В | Т А
вых. 5 •гл- |
ивых., В | Т А
Авых.5’гл- |
|
| АР8-1201 | От 0 до 200 | От 0 до 1 | Отсутствует | Отсутствует | Отсутствует | |||
| АР8-1203 | От 0 до 200 | От 0 до 3 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1205 | От 0 до 200 | От 0 до 5 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1211 | От 0 до 100 | От 0 до 1 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1213 | От 0 до 100 | От 0 до 3 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1215 | От 0 до 100 | От 0 до 5 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1232 | От 0 до 30 | От 0 до 2 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1233 | От 0 до 30 | От 0 до 30 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1234 | От 0 до 30 | От 0 до 3 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1235 | От 0 до 30 | От 0 до 5 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1236 | От 0 до 30 | От 0 до 10 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-1237 | От 0 до 30 | От 0 до 20 | Отсутствует | Отсутствует | Отсутствует | |||
| АРБ-2231 | От 0 до 30 | От 0 до 10 | От 0 до 30 | От 0 до 10 | Отсутствует | Отсутствует | ||
| АРБ-2232 | От 0 до 30 | От 0 до 20 | От 0 до 30 | От 0 до 20 | Отсутствует | Отсутствует | ||
| АРБ-2233 | От 0 до 30 | От 0 до 3 | От 0 до 30 | От 0 до 3 | Отсутствует | Отсутствует | ||
| АРБ -2235 | От 0 до 30 | От 0 до 5 | От 0 до 30 | От 0 до 5 | Отсутствует | Отсутствует | ||
| АРБ -2261 | От 0 до 60 | От 0 до 10 | От 0 до 60 | От 0 до 10 | Отсутствует | Отсутствует | ||
| АРБ -3231 | От 0 до 30 | От 0 до 3 | От 0 до 30 | От 0 до 3 | 5 | 3 | Отсутствует | |
| АРБ -3232 | От 0 до 30 | От 0 до 5 | От 0 до 30 | От 0 до 5 | 5 | 3 | Отсутствует | |
| АРБ -4233 | От 0 до 30 | От 0 до 3 | От 0 до 30 | От 0 до 3 | От 3 до 6,5 | 3 | От 8 до 15 | 1 |
| АРБ -4235 | От 0 до 30 | От 0 до 5 | От 0 до 30 | От 0 до 5 | От 3 до 6,5 | 3 | От 8 до 15 | 1 |
| Примечание: ивых — значение воспроизводимого напряжения постоянного тока на выходе, В; 1вых. — значение воспроизводимой силы постоянного тока на выходе, А | ||||||||
Таблица 2 — Метрологические характеристики в режиме стабилизации напряжения постоянного тока
| Наименование характеристики | Значение |
| Разрешение установки по напряжению, В:
— Все модификации, кроме АРБ-1233 — Модификация АРБ-1233 |
0,1
0,01 |
| Пределы допускаемой абсолютной погрешности установки выходного напряжения, В:
— Все модификации, кроме АРБ-1233 — Модификация АРБ-1233 |
± (0,5-10 2/Цвых. + 2 е.м.р.) ± (0,5^10-2^Ивых. + 20 е.м.р.) |
| Нестабильность выходного напряжения при изменении напряжения в сети питания на 10% от номинального значения, В:
— Каналы 1 и 2 — Каналы 3 и 4 |
±0,5-10-2-(Цвых.+ 5) не нормирована |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 максимального значения, В:
— Каналы 1 и 2 — Каналы 3 и 4 |
±0,2^ 10-2 • (Ивых. + 5) не нормирована |
| Среднеквадратическое значение уровня пульсаций выходного напряжения, В
— Каналы 1 и 2 — Каналы 3 и 4 |
не более 10 мВ не нормирован |
| Наименование характеристики | Значение |
| Разрешение установки по силе тока, А:
— Модификация APS-2232 — Модификации APS-1232, APS-1233, APS-1234, APS-1235, APS-1236, APS-1237, APS-2231, APS-2233, APS-2235, APS-2261, APS-3231, APS-3232,APS-4233, APS-4235 — Модификации APS-1201, APS-1203, APS-1205, APS-1211, APS-1213, APS-1215 |
0,1
0,01 0,001 |
| Пределы допускаемой абсолютной погрешности установки силы выходного тока, А:
— Модификации APS-1232, APS-1233, APS-1234, APS-1235, APS-1236, APS-1237, APS-2231, APS-2232, APS-2233, APS-2235, APS-2261, APS-3231, APS-3232,APS-4233, APS-4235 — Каналы 1 и 2 — Каналы 3 и 4 — Модификации APS-1201, APS-1203, APS-1205, APS-1211, APS-1213, APS-1215 |
± (0,540-Мвых+ 10 е.м.р.)
не нормирована ± (0,540-2^вых + 100 е.м.р.) |
| Нестабильность силы выходного тока при изменении напряжения в сети питания на 10% от номинального значения, А:
— Модификации APS-1232, APS-1233, APS-1234, APS-1235, APS-1236, APS-1237, APS-2231, APS-2232, APS-2233, APS-2235, APS-2261, APS-3231, APS-3232,APS-4233, APS-4235 — Каналы 1 и 2 — Каналы 3 и 4 — модификации APS-1201, APS-1203, APS-1205, APS-1211, APS-1213, APS-1215 |
± (0,5-10-2-1вых.+ 5 е.м.р.)
не нормирована ± (0,5-10-2-1вь,х.+ 50 е.м.р.) |
| Нестабильность силы выходного тока при изменении напряжения нагрузки от 0 до 0,9 максимального значения, А:
— Модификации APS-1232, APS-1233, APS-1234, APS-1235, APS-1236, APS-1237, APS-2231, APS-2232, APS-2233, APS-2235, APS-2261, APS-3231, APS-3232,APS-4233, APS-4235 — Каналы 1 и 2 — Каналы 3 и 4 — Модификации APS-1201, APS-1203, APS-1205, APS-1211, APS-1213, APS-1215 |
± (0,5 •Ю-2 • W + 5 е.м.р.)
не нормирована ± (0,5-10-2-!вых. + 50 е.м.р.) |
Таблица 4 — Габаритные размеры и масса источников питания
| Модификация | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| АPS-1201 | 315 | 255 | 155 | 8 |
| АPS-1203 | 315 | 255 | 155 | 12 |
| АPS-1205 | 315 | 255 | 155 | 21 |
| АPS-1211 | 315 | 255 | 155 | 7 |
| АPS-1213 | 315 | 255 | 155 | 8 |
| АPS-1215 | 315 | 255 | 155 | 11 |
| АPS-1232 | 305 | 130 | 170 | 6 |
| АPS-1233 | 315 | 255 | 155 | 21 |
| АPS-1234 | 305 | 130 | 170 | 5,5 |
| АPS-1235 | 325 | 130 | 170 | 6 |
| АPS-1236 | 315 | 255 | 155 | 11,5 |
| АPS-1237 | 315 | 255 | 155 | 12,5 |
| АPS-2231 | 470 | 255 | 155 | 15,5 |
| АPS-2232 | 470 | 255 | 155 | 23 |
| Модификация | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| АРБ-2233 | 470 | 255 | 155 | 8 |
| АРБ-2235 | 470 | 255 | 155 | 9 |
| АРБ-2261 | 470 | 255 | 155 | 23 |
| АРБ-3231 | 315 | 255 | 155 | 8 |
| АРБ-3232 | 315 | 255 | 155 | 9,3 |
| АРБ-4233 | 315 | 255 | 155 | 8,6 |
| АРБ-4235 | 315 | 255 | 155 | 9,5 |
Таблица 5 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания:
напряжение переменного тока, В частота переменного тока, Гц |
220±22
50/60 |
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность, %, не более (при температуре +25 °С) — атмосферное давление, мм рт. ст. |
от 0 до +40 90
от 630 до 795 |
Поверка осуществляется по документу МП 206.1-227-2018 Источники питания серий АРБ-1200, АРБ-2200, АРБ-3200, АРБ-4200. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.12.2018 г.
Основные средства поверки:
- мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер 25984-14);
- нагрузка электронная программируемая АТН-8125 (регистрационный номер 50595-12);
- катушка электрического сопротивления измерительная Р310 (регистрационный номер 1162-58);
- микровольтметр В3-57 (регистрационный номер 7657-80);
- мультиметр АВМ-4306 (регистрационный номер 27587-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ, с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус источника питания (рисунок 1, поз. 2) и на свидетельство о поверке в виде оттиска.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
- ГОСТ 8.027-2001 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического напряжения и электродвижущей силы
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы электрического тока в диапазоне от 1-10-16 до 30 А Техническая документация фирмы-изготовителя
