Поверка индикатора часового типа «SHAN»
Поверка осуществляется по документу МП 203-52-2017 Индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN». Методика поверки, утвержденным ФГУП «ВНИИМС» 14 июня 2017 г.
Основные средства поверки:
- прибор для поверки измерительных головок типа ППГ-3 модель 30000 (рег. № 1204111);
- длинномер горизонтальный ИКУ-2 (рег. № 1559-61);
- головка микрометрическая цифровая серии 164 с диапазоном измерений от 0 до 50 мм (рег. № 33793-07);
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

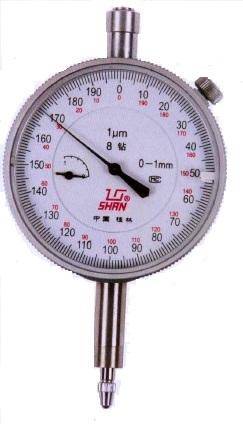

Поверка индикатора часового типа «SHAN»
Принцип действия индикаторов ИЧ и ИЧЦ основан на преобразовании линейного перемещения измерительного стрежня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).
Индикаторы ИЧ с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Индикаторы ИЧ изготавливаются с малым диапазоном измерений или многооборотные.
Передаточный механизм — это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы ИЧЦ с цифровым отсчетным устройством представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание индикаторов ИЧЦ осуществляется от встроенного источника питания.
Индикаторы ИЧ и ИЧЦ изготавливаются следующих моделей:
- 596 — индикаторы ИЧ с малым диапазоном измерений;
- 510, 510D, 512, 514, J514, 514D, 515D, 516, 518, 519, 520, 522, 524, 526, 538, 538D, 539, 539D, 551D — индикаторы ИЧ многооборотные;
- 540, 540A, 541, 544, 545, 546, 546A, 546D — индикаторы ИЧЦ.
Индикаторы ИЧ могут изготавливаться с регулируемым полем допуска. Индикаторы ИЧ и ИЧЦ могут комплектоваться ушком для крепления. Индикаторы ИЧ и ИЧЦ отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.
Модификац
ия |
Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
длина | ширина | высота | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
551D-060,
551D-060Z |
От 0 до 1 | 0,001 | 57 | 24 | 104 | 0,16 |
510D-363 | От 0 до 1,27 | 0,002 | 57 | 24 | 100 | 0,18 |
551D-012 | От 0 до 12,7 | 0,002 | 57 | 24 | 114 | 0,18 |
596-563 | От -0,04 до +0,04 | 0,001 | 57 | 24 | 114 | 0,18 |
538-050 538D-050
539-050 539D-050 |
От 0 до 3 | 0,01 | 56 | 25 | 114 | 0,18 |
538-051 538D-051
539-051 539D-051 |
От 0 до 5 | 0,01 | 56 | 25 | 114 | 0,18 |
538-053 538D-053
539-053 539D-053 |
От 0 до 10 | 0,01 | 56 | 25 | 122 | 0,18 |
J514-063 | От 0 до 5 | 0,01 | 57 | 24 | 119 | 0,18 |
J514-061 | От 0 до 10 | 0,01 | 57 | 24 | 119 | 0,18 |
510-060
516-060 522-060 |
От 0 до 3 | 0,01 | 57 | 24 | 109 | 0,18 |
510-061
516-061 522-061 |
От 0 до 5 | 0,01 | 57 | 24 | 109 | 0,18 |
510-063
516-063 522-063 |
От 0 до 10 | 0,01 | 57 | 24 | 109 | 0,18 |
512-060
518-060 524-060 |
От 0 до 3 | 0,01 | 57 | 24 | 113 | 0,18 |
512-061
518-061 524-061 |
От 0 до 5 | 0,01 | 57 | 24 | 113 | 0,18 |
512-063
518-063 524-063 |
От 0 до 10 | 0,01 | 57 | 24 | 113 | 0,18 |
514-060
520-060 526-060 |
От 0 до 3 | 0,01 | 57 | 24 | 119 | 0,19 |
514-061
520-061 526-061 |
От 0 до 5 | 0,01 | 57 | 24 | 119 | 0,19 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
514-063
520-063 526-063 |
От 0 до 10 | 0,01 | 57 | 24 | 119 | 0,19 |
512-040
512-140 |
От 0 до 3 | 0,01 | 42 | 21 | 76 | 0,10 |
512-041
512-141 |
От 0 до 5 | 0,01 | 42 | 21 | 76 | 0,10 |
512-043
512-143 |
От 0 до 10 | 0,01 | 42 | 21 | 76 | 0,12 |
515D-067 | От 0 до 25 | 0,01 | 60 | 24 | 176 | 0,20 |
515D-068 | От 0 до 50 | 0,01 | 60 | 24 | 259 | 0,22 |
515D-069 | От 0 до 100 | 0,01 | 60 | 24 | 382 | 0,28 |
519-066 | От 0 до 25 | 0,01 | 60 | 24 | 133 | 0,22 |
510-088 | От 0 до 50 | 0,01 | 80 | 25 | 181 | 0,38 |
512-083 | От 0 до 10 | 0,01 | 80 | 25 | 128 | 0,25 |
514D-088 | От 0 до 50 | 0,01 | 80 | 25 | 229 | 0,41 |
514D-089 | От 0 до 100 | 0,01 | 80 | 25 | 416 | 0,46 |
596-543 | От -0,4 до +0,4 | 0,01 | 57 | 24 | 114 | 0,18 |
540-105
541-105 |
От 0 до 10 | 0,01 | 56 | 25 | 120 | 0,13 |
540-110 | От 0 до 12,7 | 0,01 | 56 | 25 | 120 | 0,13 |
540А-125 | От 0 до 25 | 0,01 | 56 | 38 | 180 | 0,24 |
540А-150 | От 0 до 50 | 0,01 | 56 | 38 | 251 | 0,26 |
540А-100 | От 0 до 100 | 0,01 | 56 | 38 | 341 | 0,36 |
544-105
545-105 |
От 0 до 10 | 0,01 | 56 | 27 | 120 | 0,13 |
544-110
545-110 |
От 0 до 12,7 | 0,01 | 56 | 27 | 125 | 0,13 |
544-125
545-125 |
От 0 до 25 | 0,01 | 56 | 27 | 138 | 0,15 |
546-105 | От 0 до 10 | 0,001 | 57 | 25 | 120 | 0,13 |
546-110 | От 0 до 12,7 | 0,001 | 57 | 25 | 120 | 0,13 |
546А-125
546-125 |
От 0 до 25 | 0,001 | 57 | 35 | 183 | 0,24 |
546А-150
546-150 |
От 0 до 50 | 0,001 | 57 | 35 | 250 | 0,26 |
546А-100
546-100 |
От 0 до 100 | 0,001 | 60 | 50 | 412 | 0,36 |
546D-110 | От 0 до 10 | 0,001 | 62 | 34 | 125 | 0,13 |
546D-210 | От 0 до 10 | 0,005 | 62 | 34 | 125 | 0,13 |
Условия эксплуатации и средний срок службы
Наименование характеристики | Значение |
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не превышает, для:
— рабочей поверхности измерительного наконечника — наружной поверхности присоединительной гильзы |
0 3 о» о» |
Условия эксплуатации:
— температура окружающей среды, °С, для индикаторов ИЧ с малым диапазоном измерений — температура окружающей среды, °С, для индикаторов ИЧ многооборотных с ценой деления 0,001 и 0,002 мм и индикаторов ИЧЦ с шагом дискретности 0,001 и 0,005 мм — температура окружающей среды, °С, для индикаторов ИЧ многооборотных с ценой деления 0,01 мм и индикаторов ИЧЦ с шагом дискретности 0,01 мм — относительная влажность, %, не более |
От +16 до +24
От +17 до +23 От +15 до +25 80 |
Средний срок службы, лет | 5 |
Поверка осуществляется по документу МП 203-52-2017 Индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN». Методика поверки, утвержденным ФГУП «ВНИИМС» 14 июня 2017 г.
Основные средства поверки:
- прибор для поверки измерительных головок типа ППГ-3 модель 30000 (рег. № 1204111);
- длинномер горизонтальный ИКУ-2 (рег. № 1559-61);
- головка микрометрическая цифровая серии 164 с диапазоном измерений от 0 до 50 мм (рег. № 33793-07);
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- Техническая документация фирмы-изготовителя.
