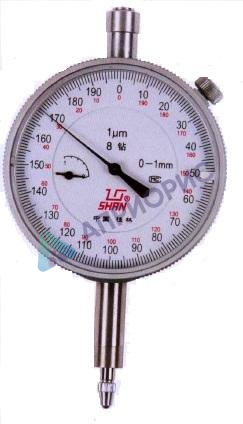

Поверка индикатора часового типа марки «SHAN» ИЧ и ИЧЦ
Поверка осуществляется по документу МП 203-52-2017 Индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN». Методика поверки, утвержденным ФГУП «ВНИИМС» 14 июня 2017 г.
Основные средства поверки:
- прибор для поверки измерительных головок типа ППГ-3 модель 30000 (рег. № 1204111);
- длиномер горизонтальный ИКУ-2 (рег. № 1559-61);
- головка микрометрическая цифровая серии 164 с диапазоном измерений от 0 до 50 мм (рег. № 33793-07);
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

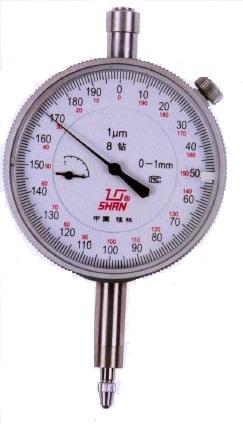

Поверка индикатора часового типа марки «SHAN» ИЧ и ИЧЦ
Принцип действия индикаторов ИЧ и ИЧЦ основан на преобразовании линейного перемещения измерительного стрежня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).
Индикаторы ИЧ с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Индикаторы ИЧ изготавливаются с малым диапазоном измерений или многооборотные.
Передаточный механизм — это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы ИЧЦ с цифровым отсчетным устройством представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание индикаторов ИЧЦ осуществляется от встроенного источника питания.
Индикаторы ИЧ и ИЧЦ изготавливаются следующих моделей:
- 596 — индикаторы ИЧ с малым диапазоном измерений;
- 510, 510D, 512, 514, J514, 514D, 515D, 516, 518, 519, 520, 522, 524, 526, 538, 538D, 539, 539D, 551D — индикаторы ИЧ многооборотные;
- 540, 540A, 541, 544, 545, 546, 546A, 546D — индикаторы ИЧЦ.
Индикаторы ИЧ могут изготавливаться с регулируемым полем допуска. Индикаторы ИЧ и ИЧЦ могут комплектоваться ушком для крепления.
| Модификация | Диапазон измерений, мм | Цена деления, мм | Пределы допускаемой абсолютной погрешности на всем диапазоне измерений, мкм | Диаметр индикатора,мм |
| 596-563 | От -0,04 до +0,04 | 0,001 | ±1,5 | 57 |
| 596-543 | От -0,4 до +0,4 | 0,01 | ±9,0 | 57 |
Основные технические и метрологические хСарактеристики индикаторов ИЧ многооборотных с ценой деления 0,001 и 0,002 мм
| Модификация | Диапазон измерений,мм | Цена деления, мм | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | Диаметр индикато ра, мм | ||||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | |||||||
| 0,1 | 0,2 | 0,254 | 1 | |||||
| 551D-060 | От 0 до 1 | 0,001 | 3 | — | — | — | 5 | 57 |
| 551D-060Z | От 0 до 1 | 0,001 | — | 3 | — | — | 5 | 57 |
| 510D-363 | От 0 до 1,27 | 0,002 | — | — | 3 | — | 5 | 57 |
| 551D-012 | От 0 до 12,7 | 0,002 | — | 6 | — | 10 | 14 | 57 |
Основные технические и метрологические характеристики индикаторов ИЧ многооборотных с ценой деления 0,01 мм
| Модификация | Диапазон измерений, мм | Цена деления, мм | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | Диаметр индикатора, мм | ||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | |||||
| 0,1 | 1 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 538-050 538D-050 539-050 539D-050 | От 0 до 3 | 0,01 | 6 | 10 | 14 | 56 |
| 538-051 538D-051 539-051 539D-051 | От 0 до 5 | 0,01 | 6 | 10 | 16 | 56 |
| 538-053 538D-053 539-053 539D-053 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 56 |
| J514-063 | От 0 до 5 | 0,01 | 6 | 10 | 12 | 57 |
| J514-061 | От 0 до 10 | 0,01 | 6 | 10 | 15 | 57 |
| 510-060 512-060 514-060 516-060 518-060 520-060 522-060 524-060 526-060 | От 0 до 3 | 0,01 | 6 | 10 | 14 | 57 |
| 510-061 512-061 514-061 516-061 518-061 520-061 522-061 524-061 526-061 | От 0 до 5 | 0,01 | 6 | 10 | 16 | 57 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 510-063 512-063 514-063 516-063 518-063 520-063 522-063 524-063 526-063 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 57 |
| 512-040 512-140 | От 0 до 3 | 0,01 | 6 | 10 | 14 | 42 |
| 512-041 512-141 | От 0 до 5 | 0,01 | 6 | 10 | 16 | 42 |
| 512-043 512-143 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 42 |
| 515D-067 | От 0 до 25 | 0,01 | 6 | 10 | 25 | 60 |
| 515D-068 | От 0 до 50 | 0,01 | 10 | 15 | 40 | 60 |
| 515D-069 | От 0 до 100 | 0,01 | 15 | 20 | 50 | 60 |
| 519-066 | От 0 до 25 | 0,01 | 6 | 10 | 25 | 60 |
| 510-088 | От 0 до 50 | 0,01 | 10 | 15 | 40 | 80 |
| 512-083 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 80 |
| 514D-088 | От 0 до 50 | 0,01 | 10 | 15 | 40 | 80 |
| 514D-089 | От 0 до 100 | 0,01 | 15 | 20 | 50 | 80 |
Размах и вариация показаний, измерительное усилие при прямом ходе и его колебание при прямом или обратном ходе измерительного стержня индикаторов ИЧ всех модификаций
| Диапазон измерений, мм | Цена деления, мм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| От -0,04 до +0,04 | 0,001 | 1 | 1 | 1,0 | 0,5 |
| От -0,4 до +0,4 | 0,01 | 2 | 2 | 1,5 | 0,7 |
| От 0 до 1 | 0,001 | 1 | 1 | 1,5 | 0,5 |
| От 0 до 1,27 | 0,002 | 3 | 3 | 3,0 | 2,0 |
| От 0 до 12,7 | 0,002 | 3 | 3 | 1,5 | 0,6 |
| От 0 до 3 | 0,01 | 3 | 3 | 1,5 | 0,4 |
| От 0 до 5 | 0,01 | 3 | 3 | 1,5 | 0,4 |
| От 0 до 10 | 0,01 | 3 | 3 | 1,5 | 0,6 |
| От 0 до 25 | 0,01 | 5 | 5 | 3,0 | 1,8 |
| От 0 до 50 | 0,01 | 6 | 6 | 5,0 | 1,8 |
| От 0 до 100 | 0,01 | 6 | 6 | 5,0 | 2,0 |
Основные технические и метрологические характеристики индикаторов ИЧЦ
| Модификация | Диапазон измерений, мм | Шаг дискретности, мм | Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом или обратном ходе измерительного стержня, мкм | Диаметр циферблата, мм | |
| 541-105 540-105 | От 0 до 10 | 0,01 | 20 | 56 | |
| 540-110 | От 0 до 12,7 | 0,01 | 30 | 56 | |
| 540А-125 | От 0 до 25 | 0,01 | 30 | 56 | |
| 540А-150 | От 0 до 50 | 0,01 | 30 | 56 | |
| 540А-100 | От 0 до 100 | 0,01 | 30 | 56 | |
| 544-105 545-105 | От 0 до 10 | 0,01 | 20 | 56 | |
| 544-110 545-110 | От 0 до 12,7 | 0,01 | 20 | 56 | |
| 544-125 545-125 | От 0 до 25 | 0,01 | 30 | 56 | |
| 546-105 | От 0 до 10 | 0,001 | 7 | 57 | |
| 546-110 | От 0 до 12,7 | 0,001 | 7 | 57 | |
| 546А-125 546-125 | От 0 до 25 | 0,001 | 7 | 57 | |
| 546А-150 546-150 | От 0 до 50 | 0,001 | 9 | 57 | |
| 546А-100 546-100 | От 0 до 100 | 0,001 | 10 | 60 | |
| 546D-110 | От 0 до 10 | 0,001 | 6 | 62 | |
| 546D-210 | От 0 до 10 | 0,005 | 15 | 62 |
Повторяемость, измерительное усилие при прямом ходе и его колебание при прямом или обратном ходе индикаторов ИЧЦ
| Модификация | Диапазон измерений, мм | Шаг дискретности, мм | Повторяемость, мм | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| 540-105 541-105 | От 0 до 10 | 0,01 | 0,01 | 1,5 | 0,6 |
| 540-110 | От 0 до 12,7 | 0,01 | 0,01 | 2,0 | 0,9 |
| 540А-125 | От 0 до 25 | 0,01 | 0,01 | 3,0 | 1,8 |
| 540А-150 | От 0 до 50 | 0,01 | 0,01 | 5,0 | 1,8 |
| 540А-100 | От 0 до 100 | 0,01 | 0,01 | 5,0 | 2,0 |
| 544-105 545-105 | От 0 до 10 | 0,01 | 0,01 | 1,5 | 0,6 |
| 544-110 545-110 | От 0 до 12,7 | 0,01 | 0,01 | 2,0 | 0,7 |
| 544-125 545-125 | От 0 до 25 | 0,01 | 0,01 | 3,0 | 1,8 |
| 546-105 | От 0 до 10 | 0,001 | 0,001 | 1,5 | 0,6 |
| 546-110 | От 0 до 12,7 | 0,001 | 0,001 | 2,0 | 0,9 |
| 546А-125 546-125 | От 0 до 25 | 0,001 | 0,001 | 3,0 | 1,6 |
| 546А-150 546-150 | От 0 до 50 | 0,001 | 0,001 | 5,0 | 1,8 |
| 546А-100 546-100 | От 0 до 100 | 0,001 | 0,001 | 5,0 | 2,0 |
| 546D-110 | От 0 до 10 | 0,001 | 0,001 | 1,5 | 0,6 |
| 546D-210 | От 0 до 10 | 0,005 | 0,005 | 1,5 | 0,6 |
| Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 551D-060, 551D-060Z | От 0 до 1 | 0,001 | 57 | 24 | 104 | 0,16 |
| 510D-363 | От 0 до 1,27 | 0,002 | 57 | 24 | 100 | 0,18 |
| 551D-012 | От 0 до 12,7 | 0,002 | 57 | 24 | 114 | 0,18 |
| 596-563 | От -0,04 до +0,04 | 0,001 | 57 | 24 | 114 | 0,18 |
| 538-050 538D-050 539-050 539D-050 | От 0 до 3 | 0,01 | 56 | 25 | 114 | 0,18 |
| 538-051 538D-051 539-051 539D-051 | От 0 до 5 | 0,01 | 56 | 25 | 114 | 0,18 |
| 538-053 538D-053 539-053 539D-053 | От 0 до 10 | 0,01 | 56 | 25 | 122 | 0,18 |
| J514-063 | От 0 до 5 | 0,01 | 57 | 24 | 119 | 0,18 |
| J514-061 | От 0 до 10 | 0,01 | 57 | 24 | 119 | 0,18 |
| 510-060 516-060 522-060 | От 0 до 3 | 0,01 | 57 | 24 | 109 | 0,18 |
| 510-061 516-061 522-061 | От 0 до 5 | 0,01 | 57 | 24 | 109 | 0,18 |
| 510-063 516-063 522-063 | От 0 до 10 | 0,01 | 57 | 24 | 109 | 0,18 |
| 512-060 518-060 524-060 | От 0 до 3 | 0,01 | 57 | 24 | 113 | 0,18 |
| 512-061 518-061 524-061 | От 0 до 5 | 0,01 | 57 | 24 | 113 | 0,18 |
| 512-063 518-063 524-063 | От 0 до 10 | 0,01 | 57 | 24 | 113 | 0,18 |
| 514-060 520-060 526-060 | От 0 до 3 | 0,01 | 57 | 24 | 119 | 0,19 |
| 514-061 520-061 526-061 | От 0 до 5 | 0,01 | 57 | 24 | 119 | 0,19 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 514-063 520-063 526-063 | От 0 до 10 | 0,01 | 57 | 24 | 119 | 0,19 |
| 512-040 512-140 | От 0 до 3 | 0,01 | 42 | 21 | 76 | 0,10 |
| 512-041 512-141 | От 0 до 5 | 0,01 | 42 | 21 | 76 | 0,10 |
| 512-043 512-143 | От 0 до 10 | 0,01 | 42 | 21 | 76 | 0,12 |
| 515D-067 | От 0 до 25 | 0,01 | 60 | 24 | 176 | 0,20 |
| 515D-068 | От 0 до 50 | 0,01 | 60 | 24 | 259 | 0,22 |
| 515D-069 | От 0 до 100 | 0,01 | 60 | 24 | 382 | 0,28 |
| 519-066 | От 0 до 25 | 0,01 | 60 | 24 | 133 | 0,22 |
| 510-088 | От 0 до 50 | 0,01 | 80 | 25 | 181 | 0,38 |
| 512-083 | От 0 до 10 | 0,01 | 80 | 25 | 128 | 0,25 |
| 514D-088 | От 0 до 50 | 0,01 | 80 | 25 | 229 | 0,41 |
| 514D-089 | От 0 до 100 | 0,01 | 80 | 25 | 416 | 0,46 |
| 596-543 | От -0,4 до +0,4 | 0,01 | 57 | 24 | 114 | 0,18 |
| 540-105 541-105 | От 0 до 10 | 0,01 | 56 | 25 | 120 | 0,13 |
| 540-110 | От 0 до 12,7 | 0,01 | 56 | 25 | 120 | 0,13 |
| 540А-125 | От 0 до 25 | 0,01 | 56 | 38 | 180 | 0,24 |
| 540А-150 | От 0 до 50 | 0,01 | 56 | 38 | 251 | 0,26 |
| 540А-100 | От 0 до 100 | 0,01 | 56 | 38 | 341 | 0,36 |
| 544-105 545-105 | От 0 до 10 | 0,01 | 56 | 27 | 120 | 0,13 |
| 544-110 545-110 | От 0 до 12,7 | 0,01 | 56 | 27 | 125 | 0,13 |
| 544-125 545-125 | От 0 до 25 | 0,01 | 56 | 27 | 138 | 0,15 |
| 546-105 | От 0 до 10 | 0,001 | 57 | 25 | 120 | 0,13 |
| 546-110 | От 0 до 12,7 | 0,001 | 57 | 25 | 120 | 0,13 |
| 546А-125 546-125 | От 0 до 25 | 0,001 | 57 | 35 | 183 | 0,24 |
| 546А-150 546-150 | От 0 до 50 | 0,001 | 57 | 35 | 250 | 0,26 |
| 546А-100 546-100 | От 0 до 100 | 0,001 | 60 | 50 | 412 | 0,36 |
| 546D-110 | От 0 до 10 | 0,001 | 62 | 34 | 125 | 0,13 |
| 546D-210 | От 0 до 10 | 0,005 | 62 | 34 | 125 | 0,13 |
Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не превышает, для:
— рабочей поверхности измерительного наконечника — наружной поверхности присоединительной гильзы |
0 3 о» о» |
| Условия эксплуатации:
— температура окружающей среды, °С, для индикаторов ИЧ с малым диапазоном измерений — температура окружающей среды, °С, для индикаторов ИЧ многооборотных с ценой деления 0,001 и 0,002 мм и индикаторов ИЧЦ с шагом дискретности 0,001 и 0,005 мм — температура окружающей среды, °С, для индикаторов ИЧ многооборотных с ценой деления 0,01 мм и индикаторов ИЧЦ с шагом дискретности 0,01 мм — относительная влажность, %, не более |
От +16 до +24
От +17 до +23 От +15 до +25 80 |
| Средний срок службы, лет | 5 |
Поверка осуществляется по документу МП 203-52-2017 Индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN». Методика поверки, утвержденным ФГУП «ВНИИМС» 14 июня 2017 г.
Основные средства поверки:
- прибор для поверки измерительных головок типа ППГ-3 модель 30000 (рег. № 1204111);
- длиномер горизонтальный ИКУ-2 (рег. № 1559-61);
- головка микрометрическая цифровая серии 164 с диапазоном измерений от 0 до 50 мм (рег. № 33793-07);
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- Техническая документация фирмы-изготовителя.
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
|
Отправка в город |
Срок доставки |
|
Москва |
2 рабочих дня |
|
Санкт-Петербург |
На следующий день |
|
Казань |
3-4 рабочих дней |
|
Ростов-на-Дону |
3-4 рабочих дней |
|
Саратов |
3-4 рабочих дней |
|
Екатеринбург |
3-4 рабочих дней |
|
Новосибирск |
3-5 рабочих дней |
|
Иркутск |
4-6 рабочих дней |
|
Хабаровск |
4-6 рабочих дней |
|
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
