Поверка генератора сигнала телевизионных измерительных Г-230
Поверка генераторов проводится в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ТЭ2.211.790РЭ, согласованным ГП «ВНИИФТРИ» 19.12.02 г.
Межповерочны й интервал — один год.
Основные средства поверки: Частотомер электронно-счетный ЧЗ-54 (относительная погрешность измерения частоты ± 1 х 10 -9 ), осциллограф С 1-8 1(относительная погрешность измерения размахов ± 1%) , анализатор телевизионный монитуринговый АТМ-2 (относительная погрешность измерения размахов, линейных и нелинейных искажений ±0,5о/о). вольтметр универсальный цифровой В7-40/1 (относительная погрешность измерения напряжения ± 0,5о/о), генератор Г3-112 (относительная погрешность размахов сигналов ± 0,5о/о).
Нормативные и технические документы
| ГОСТ 22261-82 | Средства измерений электрических и магнитных величин |
| ГОСТ 18471-83 | Звенья тракта и измерительные сигналы |
| ГОСТ 7845-92 | Система вещательного телевидения |
| ГОСТ 19871 | Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерения |
| ГОСТ Р50627-93 | Общесоюзные нормы допускаемых индустриальных р/помех |
| ГОСТ Р 50861-96 | Система телетекст |
| ТЭ2.211.790 ТУ | Генераторы телевизионных измерительных сигналов Г-230 |
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для генерации измерительных периодических сигналов и измерительных сигналов испытательных строк, использования в комплексе аппаратуры автоматического измерения основных показателей качества телевизионных трактов, линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных линий связи в телевидении.
11.07.2013 продлен срок свидетельства Взамен № 16366-97
Поверка генератора сигнала телевизионных измерительных Г-230
В генераторах реализован цифровой метод формирования сигналов, суть которого за- ключается в следующем: в постоянную память заносят кодовый эквивалент измерительнi ., сигналов (12-разрядный бинарный код) и с тактовой частотой З Iили 31,5 или 32 МГц считывают его на входы цифроаналогового преобразователя (ЦАП). Посредством фильтра низких частот с полосой пропускания 0,5…6 МГц фильтруют выходной сигнал ЦАП и операционным усилителем формируют выходной сигнал генератора. Режимы работы генераторов реализуются посредством инициализации соответствующей программы. Формирователь сигналов обеспечивает на своем выходе измерительные сигналы и сигналы испытательных строк, анализирует состояние клавиатуры генератора и формирует сигналы, соответствующие выбранному режиму работы, определяющие работу устройства отображения, расположенного в блоке управления. С формирователя сигналов поступают также импульсы синхронизации осциллографа на разъем: соответствии с выбранным режимом синхронизации.. Блок управления передает информацию о текущем режиме работы генератора. В смесителе сигналы испытательных строк суммируются с сигналом внешнего источника, поступающим с разъема ВХОД ВИДЕО в ведомом режиме. В автономном режиме смеситель обеспечивает прохождение сигналов, сформированных в устройстве формирования, на выход прибора.

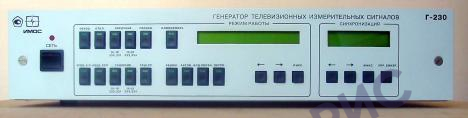

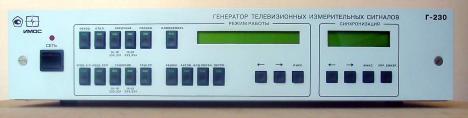

Генератор выполнен в виде моноблока, в котором размещены узлы генератора. Органы управления, устройства индикации и отображения режимов работы размещены на лицевой панели генератора. На задней стороне генераторов расположены входные и выходные разъемы, разъемы для контроля сигналов, разъем синхронизации осциллографа, разъем для соединения с последовательным портом ПК, разъем подключения напряжения сети, предохранители и клемма заземления.
| Номер по Госреестру | 16366-03 |
| Наименование | Генераторы телевизионных измерительных сигналов |
| Модель | Г-230 |
| Технические условия на выпуск | ТЭ2.211.790 ТУ |
| Класс СИ | 35.05 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 11.07.2013 продлен срок свидетельстваВзамен № 16366-97 |
| Центр сертификации СИ | |
|---|---|
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Номер сертификата | 14175/1 |
| Тип сертификата (C — серия/E — партия) | С |
| Дата протокола | Приказ 796 п. 21 от 11.07.201308 от 19.06.08 п.22201д от 11.02.03 п.84 |
Поверка генераторов проводится в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ТЭ2.211.790РЭ, согласованным ГП «ВНИИФТРИ» 19.12.02 г.
Межповерочны й интервал — один год.
Основные средства поверки: Частотомер электронно-счетный ЧЗ-54 (относительная погрешность измерения частоты ± 1 х 10 -9 ), осциллограф С 1-8 1(относительная погрешность измерения размахов ± 1%) , анализатор телевизионный монитуринговый АТМ-2 (относительная погрешность измерения размахов, линейных и нелинейных искажений ±0,5о/о). вольтметр универсальный цифровой В7-40/1 (относительная погрешность измерения напряжения ± 0,5о/о), генератор Г3-112 (относительная погрешность размахов сигналов ± 0,5о/о).
Нормативные и технические документы
| ГОСТ 22261-82 | Средства измерений электрических и магнитных величин |
| ГОСТ 18471-83 | Звенья тракта и измерительные сигналы |
| ГОСТ 7845-92 | Система вещательного телевидения |
| ГОСТ 19871 | Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерения |
| ГОСТ Р50627-93 | Общесоюзные нормы допускаемых индустриальных р/помех |
| ГОСТ Р 50861-96 | Система телетекст |
| ТЭ2.211.790 ТУ | Генераторы телевизионных измерительных сигналов Г-230 |
