Поверка генератора сигнала специальной формы двухканального ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
Поверка осуществляется в соответствии с документом «Генераторы сигналов специальной формы ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Методика поверки» 6686-020-66145830-2012МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20 июля 2012 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±510-7;
- мультиметр цифровой универсальный FLUKE 8508A, диапазон от 0 до 1050 В, погрешность ±6,5 10-5;
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания 2 ГГц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
Сведения о методах измерений
- Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Руководство по эксплуатации 6686-020-66145830-2012 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы двухканальным ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ТУ 6686-020-66145830-2012 Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 48 типов сигналов произвольной формы.
Поверка генератора сигнала специальной формы двухканального ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М

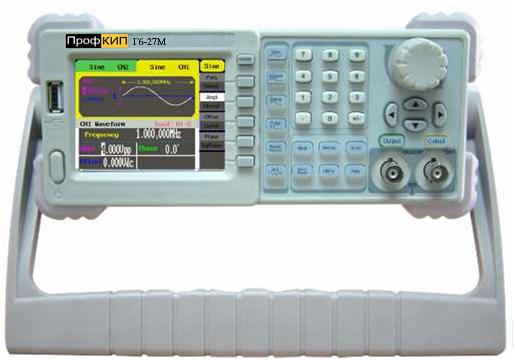

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне — его параметры. Справа от дисплея находится вертикальный ряд кнопок меню, с помощью которых пользователь может ввести меню различных генерируемых функций, и ряд кнопок, используемых при генерации стандартных форм сигналов. В нижней части панели расположены выходные разъемы двух каналов и кнопки, используемые при выборе функций модуляции. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
Модификация | Г6-27М | Г6-33М | Г6-34М | Г6-36М | Г6-37М |
Максимальная
частота |
5 МГц | 25 МГц | 10 МГц | 50 МГц | 20 МГц |
Число каналов | 2 | ||||
Частота дискретизации | 125 МГц | ||||
Число точек сигнала произвольной формы | 16000 | ||||
Вертикальное
разрешение |
14 бит | ||||
Форма сигнала | Синус, прямоугольник, треугольник, импульс, белый шум, 48 типов произвольной
формы |
||||
Синус | 1 мкГц-5 МГц | 1мкГц-25 МГц | 1 мкГц-10 МГц | 1мкГц-50 МГц | 1мкГц-20 МГц |
Прямоугольный | 1 мкГц-5 МГц | 1мкГц-25 МГц | 1мкГц-10 МГц | 1мкГц-50 МГц | 1мкГц-20 МГц |
Импульс | 500 мкГц-5 МГц | 500 мкГц-10 МГц | 500 мкГц-10МГц | 500 мкГц-10МГц | 500 мкГц-10МГц |
Пила/треугольник | 1мкГц-300кГц | 1мкГц-300кГц | 1мкГц-300кГц | 1мкГц-300кГц | 1мкГц-300кГц |
Белый шум | 5 МГц (-3дБ) | 10 МГц (-3дБ) | 20 МГц (-3дБ) | 25 МГц (-3дБ) | 50 МГц (-3дБ) |
Произвольная
форма |
1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-5 МГц |
Погрешность установки частоты | ±5 10-5 (в пределах 90 дней), ±1- | 0-4 (в пределах 1 года) при температуре (23±5) °С | |||
Температурный коэффициент погрешности | менее 5 10-6/°С | ||||
Модуляция | AM, FM, PM, FSK, ASK, Sweep, пакет | ||||
Диапазон амплитуд | 2 мВразмах — 10 Вразмах (импеданс 50 Ом), 4 мВразмах — 20 Вразмах (высокий импеданс) | ||||
Параметры питания | Потребляемая мощность менее 30 В-А | ||||
Габаритные размеры | (ширина х высота х длина) мм = 229 х 105 х 281 | ||||
Масса | 2,8 кг |
Поверка осуществляется в соответствии с документом «Генераторы сигналов специальной формы ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Методика поверки» 6686-020-66145830-2012МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20 июля 2012 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±510-7;
- мультиметр цифровой универсальный FLUKE 8508A, диапазон от 0 до 1050 В, погрешность ±6,5 10-5;
- анализатор спектра Agilent E4447A, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса пропускания 2 ГГц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
Сведения о методах измерений
- Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, Г6-33М, Г6-34М, Г6-36М, Г6-37М. Руководство по эксплуатации 6686-020-66145830-2012 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы двухканальным ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ТУ 6686-020-66145830-2012 Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27М, ПрофКиП Г6-33М, ПрофКиП Г6-34М, ПрофКиП Г6-36М, ПрофКиП Г6-37М. Технические условия.
