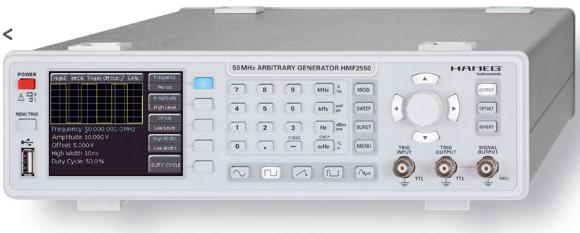

Поверка генератора сигнала произвольной формы Rohde Schwarz HMF2550
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года.
Средства поверки:
| Наименование
средства поверки |
Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы
допускаемой погрешности |
||
| Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
| Вольтметр
универсальный |
U^i-: от 1 мВ до 10 В ^ерем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % ±0,3 % | Вольтметр В7-78/1 |
| Измеритель
мощности |
от 1 мкВт до 100 мВт от 0 Гц до 50 МГц | ±2 % | Ваттметр NRP-Z51 |
| Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
| Анализатор
спектра |
от 10 Гц до 300 МГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра UPV
Анализатор спектра FSV3 |
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в документе «Генераторы сигналов произвольной формы HMF2525, HMF2550. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы HMF2525, HMF2550
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Поверка генератора сигнала произвольной формы Rohde Schwarz HMF2550
Принцип работы генераторов сигналов произвольной формы основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы оснащены входом и выходом сигналов запуска.
| HMF | ||||||
|---|---|---|---|---|---|---|
| Наименование характеристик | Значения характеристик | |||||
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 | |||||
| от 10 мкГц до 50 МГц для модели HMF2550 | ||||||
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1´10-6 | |||||
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В | |||||
| Дискретность установки размаха напряжения | 1 мВ | |||||
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01´Upp + 1 мВ) | |||||
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц | |||||
| ± 2,5 % в диапазоне от 10 МГц до 25 МГц | ||||||
| ± 5,0 % в диапазоне от 25 МГц до 50 МГц | ||||||
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В | |||||
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 ´ Udc + 2 мВ) | |||||
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц | |||||
| не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц | ||||||
| не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц | ||||||
| не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц | ||||||
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 | |||||
| от 100 мкГц до 25 МГц для модели HMF2550 | ||||||
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с | |||||
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс | |||||
| Разрешение АЦП | 14 бит | |||||
| Частота дискретизации АЦП | 250 МГц | |||||
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 | |||||
| Условия эксплуатации и массогабаритные характеристики | ||||||
| Нормальные условия применения | Температура: (20±5) 0С | |||||
| Относительная влажность воздуха: (от 30 до 80) % | ||||||
| Атмосферное давление: (от 84 до 106) кПа | ||||||
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С | |||||
| Относительная влажность воздуха: не более 85 % | ||||||
| Атмосферное давление: (от 70 до 107) кПа | ||||||
| Масса | Не более 3,4 кг | |||||
| Геометрические размеры (ширина ´ высота ´ глубина) | 285 мм ´ 75 мм ´ 365 мм | |||||
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц | |||||
| Потребляемая мощность | Не более 30 Вт | |||||
| Время прогрева | 30 мин | |||||
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года.
Средства поверки:
| Наименование
средства поверки |
Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы
допускаемой погрешности |
||
| Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
| Вольтметр
универсальный |
U^i-: от 1 мВ до 10 В ^ерем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % ±0,3 % | Вольтметр В7-78/1 |
| Измеритель
мощности |
от 1 мкВт до 100 мВт от 0 Гц до 50 МГц | ±2 % | Ваттметр NRP-Z51 |
| Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
| Анализатор
спектра |
от 10 Гц до 300 МГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра UPV
Анализатор спектра FSV3 |
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в документе «Генераторы сигналов произвольной формы HMF2525, HMF2550. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы HMF2525, HMF2550
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
