Поверка генератора сигнала произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062
Поверка осуществляется по документу МП 56012-13 «Генераторы сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062. Методика поверки», утвержденному ФГУП «ВНИИМС» 06 августа 2013 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Госреестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Сведения о методах измерений
- Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 8.761-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений импульсного электрического напряжения».
- ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения сигналов электрического напряжения произвольной формы.
Поверка генератора сигнала произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062
Основная область применения генераторов — исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Генераторы выпускаются в 15 модификациях, отличающихся диапазоном частот, функцией генерирования кодовых последовательностей (модификации с индексом «А»), доступом к встроенному ПО (с индексом «Е»).
Генераторы построены на принципе прямого цифрового синтеза напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 500 МГц последовательно считываются из внутренней или внешней памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 16000 точек. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.
Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов и напряжение произвольной формы.
Генераторы реализуют свипирование, формирование четных и нечетных гармоник синусоидального сигнала до 16 порядка и модуляцию аналогового и цифрового сигналов следующих видов: AM (амплитудную), FM (частотную), PM (фазовую), PWM, QPSKAM, и манипуляции: ASK, FSK, PSK, BPSK, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK.
Для всех сигналов есть возможность смещения по напряжению постоянного тока.
Все модели генераторов имеют встроенный частотомер.
Генераторы имеют интерфейсы: USB-host — поддержка USB-носителей, чтение расположенных на USB-носителе файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора, USB-device — соединение и контроль генератора с ПК, LAN
— подключения генератора к локальной сети и удаленного контроля.
Конструктивно генераторы выполнены в едином корпусе из пластмассы.

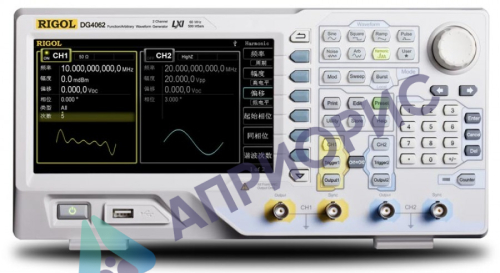

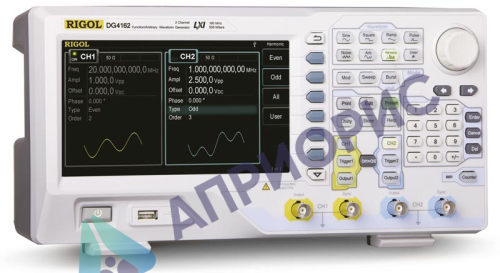

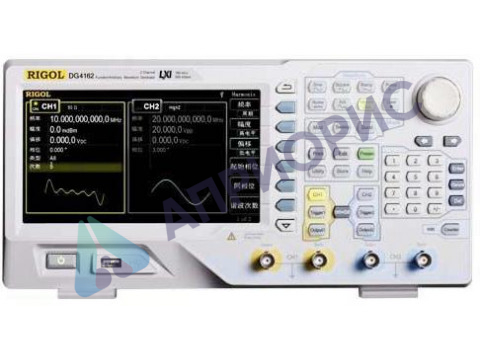

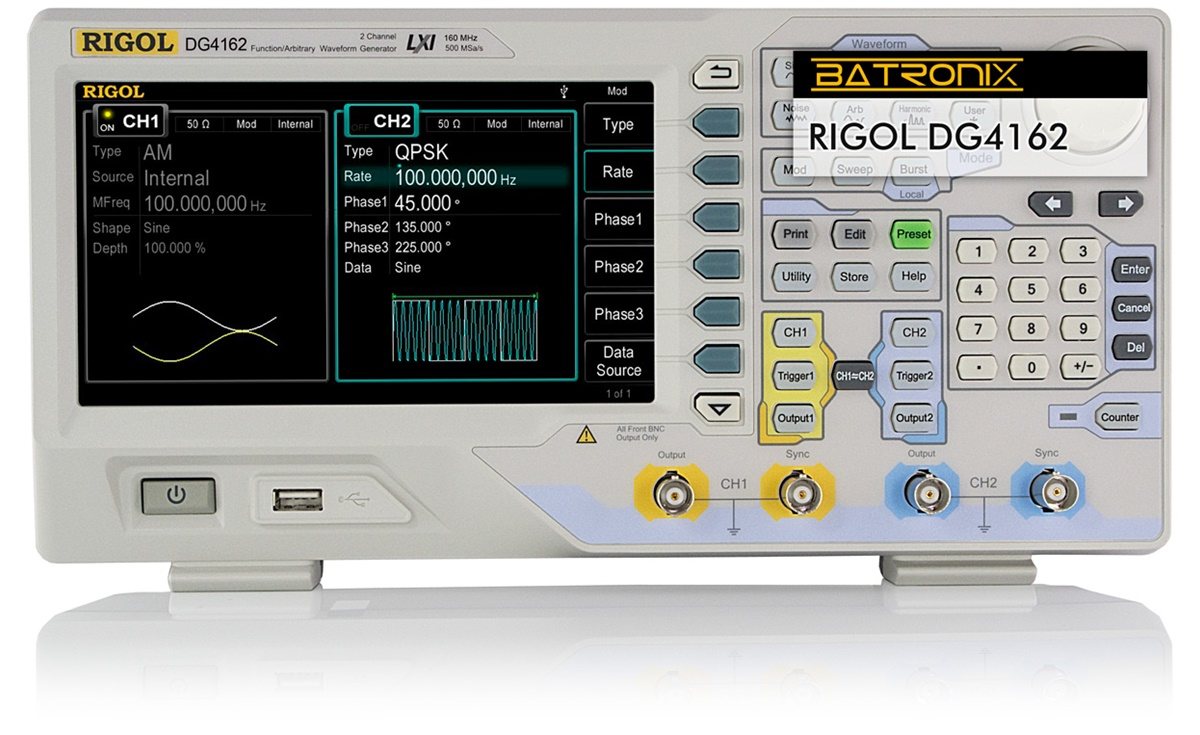

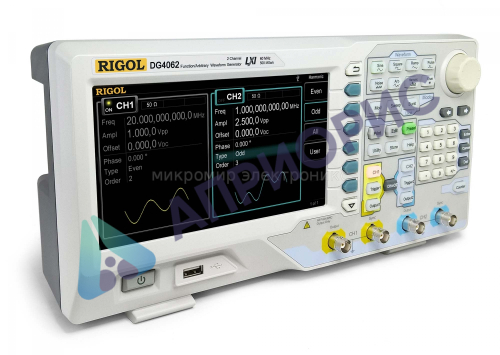

На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host . На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device и LAN, разъем сетевого кабеля.
Питание генераторов — от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. На задней панели также имеется гнездо подключения замка Кенсингтона, (на рис. 2 отмечено белым кругом).
Программное обеспечение
Идентификационные данные программного обеспечения
| Модель | Наимено
вание |
Идентификационное наименование | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора |
| серия
DG4000 |
Микро
программа |
— | 00.01.16 | — | — |
Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием — изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.
| Модель | DG4202/
DG4202A/ DG4202E |
DG4162/
DG4162A/ DG4162E |
DG4102/
DG4102A/ DG4102E |
DG4072/
DG4072A/ DG4072E |
DG4062/
DG4062A/ DG4062E |
| Количество каналов | 2 | 2 | 2 | 2 | 2 |
| Форма сигнала | |||||
| Стандартные сигналы | Синусоидальный, гармонические составляющие, прямоугольный, пилообразный, импульсный, шум | ||||
| Сигналы произвольной формы | Sinc, экспоненциальный, кардиотонический, Г аусса, Лоренца, гаверсинуса, двойной тон, напряжение постоянного тока | ||||
| Верхний предел установки частоты сигналов различной формы, МГц (нижний — 1 мкГц) | |||||
| Синусоидальный | 200 | 160 | 100 | 70 | 60 |
| Меандр | 50 | 50 | 40 | 30 | 25 |
| Пилообразный | 50 | 4 | 3 | 2 | 1 |
| Импульсный | 50 | 40 | 25 | 20 | 15 |
| Гармонический | 100 | 80 | 50 | 35 | 30 |
| Шумы (-3dB) в полосе | 125 | 120 | 80 | 60 | 60 |
| Произвольная форма | 50 | 40 | 25 | 20 | 15 |
| Пределы допускаемой абсолютной погрешности установки частоты * | ± 2 • 10-6 F уст | ||||
| Выходной сигнал, максимальная двойная амплитуда (выход 50 Ом) | |||||
| Частота от 0 до 20 МГц Частота от 0 до 70 МГц Частота от 0 до 100 МГц Частота от 0 до 120 МГц Частота от 0 до 200 МГц | 1 мВ — 10 В 1 мВ — 5 В
1 мВ — 2,5 В 1 мВ — 1,0 В |
1 мВ — 10 В 1 мВ — 5 В 1 мВ — 2,5 В | 1 мВ — 10 В 1 мВ- 5 В | ||
| Пределы допускаемой абсолютной погрешности установки амплитуды | |||||
| Синусоида, 1 кГц | ±(0,01 • иуст + 2 мВ) (смещение 0 В, иуст более 10 мВ) | ||||
| Неравномерность амплитудной характеристики, дБ (синус, выход 50 Ом) | |||||
| Частота 10 МГц Частота 60 МГц Частота 70 МГц Частота 100 МГц Частота 160 МГц Частота 200 МГц | ± 0,1 ± 0,2
± 0,4 ± 0,8 ± 1 |
± 0,1 ± 0,2
± 0,4 |
± 0,1 ± 0,2 ± 0,4 | ± 0,1 ± 0,2 | |
| Искажения синусоидального сигнала | |||||
| Коэффициент гармоник, % | 0,1 (10 Гц — 20 кГц) | ||||
| Пилообразный сигнал | |||||
| Нелинейность (1 кГц, 1 В, симметрия 100 %) | не более 1 % | ||||
| Симметричность, % | От 0 до 100 | ||||
| Импульсный сигнал | |||||
| Период повторения | От 20 нс до 600 с | От 25 нс до 600 с | От 40 нс до 600 с | От 50 нс до 600 с с | От 66,7 нс до 600 с |
| Длительность импульса | Не менее 9 нс | Не менее 10 нс | Не менее 12 нс | Не менее 15 нс | Не менее 18 нс |
| Время нарастания/спада | 5 нс | 5 нс | 7 нс | 9 нс | 11 нс |
| Выброс на вершине (напряжение 1 В) | ± 30 мВ | ||||
| Коэффициент заполнения сигналов прямоугольной формы, %
частота менее 10 МГц частота от 10 до 40 МГц частота более 40 МГц |
От 20,0 до 80,0 от 40,0 до 60,0 50,0 (фиксированный) | ||||
| Частотомер | |||||
| Функции | Частота, период, длительность импульса, коэффициент заполнения | ||||
| Диапазон частот | 1 мГц — 200 ЫГц | ||||
| Длительность импульса | Не менее 20 нс | ||||
| Коэффициент заполнения | 0 -100 % | ||||
| Частота опорного сигнала синхронизации | 10 МГц ± 50 Гц | ||||
Общие технические характеристики
| Выход синхронизации | TTL, 50 Ом, 2 МГц |
| Дисплей | LCD TFT, 7”, RGB, разрешение 800 х 480 |
| Интерфейсы | USB-host, USB-device, LAN |
| Питание Напряжение, В Частота, Гц
Потребляемая мощность, Вт |
100-240
45-440 50 |
| Рабочие условия Температура, °С Относительная влажность, % | от 0 до + 40 до 90 при температуре 35 °С до 60 при температуре 40 °С |
| Габаритные размеры, мм (ширинахвысотахглубина) | 313 х 160,7 х116,7 |
| Масса, кг | 3,2 |
Поверка осуществляется по документу МП 56012-13 «Генераторы сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062. Методика поверки», утвержденному ФГУП «ВНИИМС» 06 августа 2013 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Госреестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Сведения о методах измерений
- Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 8.761-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений импульсного электрического напряжения».
- ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
- Техническая документация фирмы-изготовителя.
