Поверка генератора сигнала произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
Поверка осуществляется по документу «МП РТ 1880-2013. Генераторы сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 28.02.2013 г.
Средства поверки:
наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
стандарт частоты
уровень сигнала 10 МГц от 0 до + 10 дБм; относительная погрешность частоты не более ± 110-8 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10-10 |
частотомер / анализатор спектра внешняя синхронизация сигналом 10 MHz; диапазон частот от 9 kHz до 20 GHz; разрешение на частоте не хуже 0.001 Hz | анализатор параметров радиотехнических трактов и сигналов портативный Anritsu MS2038C
внешняя синхронизация сигналом 10 MHz; диапазон частот от 9 kHz до 20 GHz; разрешение по частоте не хуже 0.001 Hz |
вольтметр постоянного и переменного напряжения
относительная погрешность измерения постоянного напряжения 2.5 В и 5 В не более ± 0,1 %; относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,1 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц не более ± 0.2 % |
мультиметр Aeilent 3458A относительная погрешность измерения постоянного напряжения 2.5 В и 5 В не более ± 0,002 %;
относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,05 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц (в режиме SYNC) не более ± 0,1 % |
осциллограф
полоса пропускания не менее 500 МГц относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 3 % |
осциллограф цифровой Tektronix TDS3054B полоса пропускания 500 МГц; относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 3,5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 1.5 % |
измеритель нелинейных искажений абсолютная погрешность измерения коэффициента гармоник Кг [%] на частоте 20 кГц не более ± (0.1- Кг + 0.03 %) | измеритель нелинейных искажений автоматический С6-11 абсолютная погрешность измерения коэффициента гармоник Кг [%] сигнала частотой 19.9 кГц на шкале 0.3 % не более ± (0.05-Кг + 0.02 %) |
Сведения о методах измерений
Методы измерений изложены в документах «071-2935-00. Генераторы сигналов произвольной формы AFG2021. Краткое руководство по эксплуатации», «071-1638-06. Генераторы сигналов произвольной формы серии AFG3000. Краткое руководство по эксплуатации».
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения электрических сигналов стандартной и произвольной формы, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.
Поверка генератора сигнала произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.

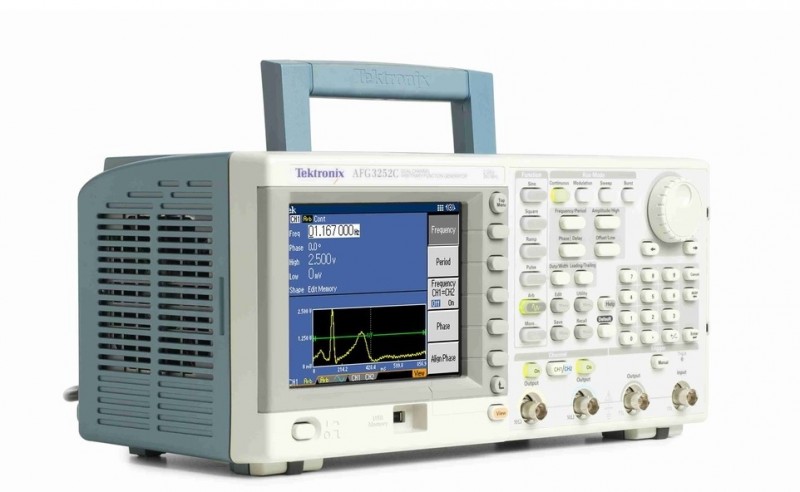

Конструктивно генераторы сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей.
Поверка осуществляется по документу «МП РТ 1880-2013. Генераторы сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 28.02.2013 г.
Средства поверки:
наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
стандарт частоты
уровень сигнала 10 МГц от 0 до + 10 дБм; относительная погрешность частоты не более ± 110-8 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10-10 |
частотомер / анализатор спектра внешняя синхронизация сигналом 10 MHz; диапазон частот от 9 kHz до 20 GHz; разрешение на частоте не хуже 0.001 Hz | анализатор параметров радиотехнических трактов и сигналов портативный Anritsu MS2038C
внешняя синхронизация сигналом 10 MHz; диапазон частот от 9 kHz до 20 GHz; разрешение по частоте не хуже 0.001 Hz |
вольтметр постоянного и переменного напряжения
относительная погрешность измерения постоянного напряжения 2.5 В и 5 В не более ± 0,1 %; относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,1 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц не более ± 0.2 % |
мультиметр Aeilent 3458A относительная погрешность измерения постоянного напряжения 2.5 В и 5 В не более ± 0,002 %;
относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,05 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц (в режиме SYNC) не более ± 0,1 % |
осциллограф
полоса пропускания не менее 500 МГц относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 3 % |
осциллограф цифровой Tektronix TDS3054B полоса пропускания 500 МГц; относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 3,5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 1.5 % |
измеритель нелинейных искажений абсолютная погрешность измерения коэффициента гармоник Кг [%] на частоте 20 кГц не более ± (0.1- Кг + 0.03 %) | измеритель нелинейных искажений автоматический С6-11 абсолютная погрешность измерения коэффициента гармоник Кг [%] сигнала частотой 19.9 кГц на шкале 0.3 % не более ± (0.05-Кг + 0.02 %) |
Сведения о методах измерений
Методы измерений изложены в документах «071-2935-00. Генераторы сигналов произвольной формы AFG2021. Краткое руководство по эксплуатации», «071-1638-06. Генераторы сигналов произвольной формы серии AFG3000. Краткое руководство по эксплуатации».
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
