Поверка генератора сигнала посадки и навигации «ILS, VOR «ГСПН-1»
Поверка осуществляется в соответствии с документом «Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Методика поверки» РАПГ.461512.042 МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 25 января 2012 года.
Основные средства поверки
| Наименование средства поверки | Тип | Регистрационный
номер |
Метрологические
характеристики |
| Частотомер
электронно счетный вычислительный |
Ч3-64 | 9135—83 | Диапазон измерений частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности ± 5-10″ |
| Стандарт частоты | Ч1-50 | 4688-75 | Опорные частоты 0,1; 1,0; 5,0 МГц, пределы допускаемой относительной погрешности ± 1-10-10 |
| Наименование средства поверки | Тип | Регистрационный
номер |
Метрологические
характеристики |
| Анализатор
спектра |
Anritsu
MS2721B |
35715-07 | Диапазон частот от 9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ± 0,5 дБ |
| Установка
поверочная для средств измерений коэффициента амплитудной модуляции |
РЭКАМ | 27049-04 | Диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов АМ от 0,1 до 100, пределы допускаемой относительной погрешности измерения коэффициентов АМ ± 0,3 % |
| Измеритель
нелинейных искажений |
СК6-13 | 10227-85 | Диапазон частот от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов нелинейных искажений Кг от 0,01 до 100 %, пределы допускаемой абсолютной погрешности ± 0,1Кг |
| Ваттметр
поглощаемой мощности |
М3-54 | 7058-79 | Диапазон частот от 0 до 18 ГГц, пределы допускаемой относительной погрешности измерений ± 4 % |
| Набор мер КСВН и полного сопротивления | ЭК9-140 | 36021-07 | Диапазон частот от 0 до 4,0 ГГц, Пределы допускаемой относительной погрешности ± 1 % |
| Генератор
сигналов высокочастотный |
Г4-176 | 11207-88 | Диапазон частот от 100 кГц до 1 ГГц, выходное напряжение до 1 В, пределы допускаемой относительной по- грешности установки частоты ± 1,5 -10-5 |
| Осциллограф
цифровой запоминающий |
Wave
Runner 104Xi |
34580-06 | Диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений ± 2 % |
| Генератор сигналов сложной формы | AFG 3102 | 32620-06 | Диапазон частот от 1 мкГц до 10 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой относительной погрешности ± 1-10-6 |
Сведения о методах измерений
- «Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Руководство по эксплуатации». РАПГ.461512.042РЭ. Раздел 2.2.5.
Нормативные документы, устанавливающие требования к генераторам сигналов посадки и навигации ILS, VOR «ГСПН-1»
- Конвенция о Международной Гражданской Авиации. Приложение 10. Том 1. Радионавигационные средства.
- «Генератор сигналов посадки и навигации ILS, VOR ГСПН-1. Технические условия» РАПГ.461512.042ТУ, введены в действие в октябре 2011 года.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования СВЧ колебаний с различными видами модуляции, соответствующих международным форматам сигналов ILS, VOR.
Поверка генератора сигнала посадки и навигации «ILS, VOR «ГСПН-1»

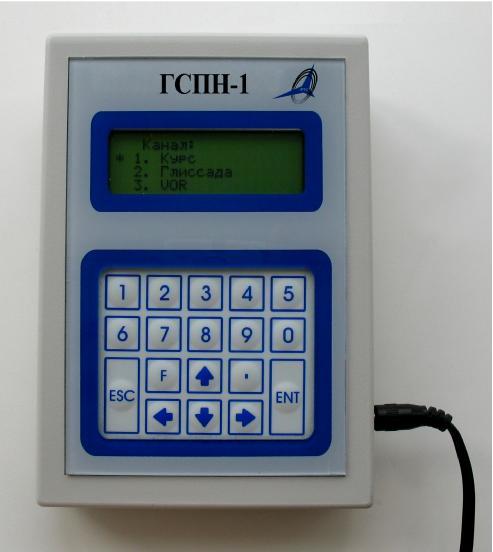

Конструктивно генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» выполнены в виде портативного прибора настольного исполнения. На лицевой панели генератора сигналов посадки и навигации ILS, VOR «ГСПН-1» размещается табло цифрового индикатора и кнопки управления.
Генераторы сигналов посадки и навигации ILS, VOR ГСПН-1 имеют выходной разъем для подключения высокочастотного кабеля, разъем для подключения питания и разъем USB для связи с компьютером.
Принцип действия генераторов сигналов посадки и навигации ILS, VOR «ГСПН-1» основан на формировании амплитудно-модулированного высокочастотного сигнала методом прямого цифрового синтеза.
От несанкционированного доступа генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» защищены фирменной наклейкой.
Программное обеспечение
Встроенное программное обеспечение выполняет функции задания режимов работы, выбора конкретных параметров выходного сигнала и вывода информации на табло цифрового индикатора.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование
программного обеспечения |
Идентифи
кационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой
идентификатор программного обеспечения(кон трольная сумма исполняемого кода) |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| ГСПН-1 | SynthILS_
VOR.out |
2.1 | е71Ш6180ё8518
e3652abfb793761f 2 |
MD5 |
Защита программного обеспечение от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
|
Межповерочный интервал
|
|
|

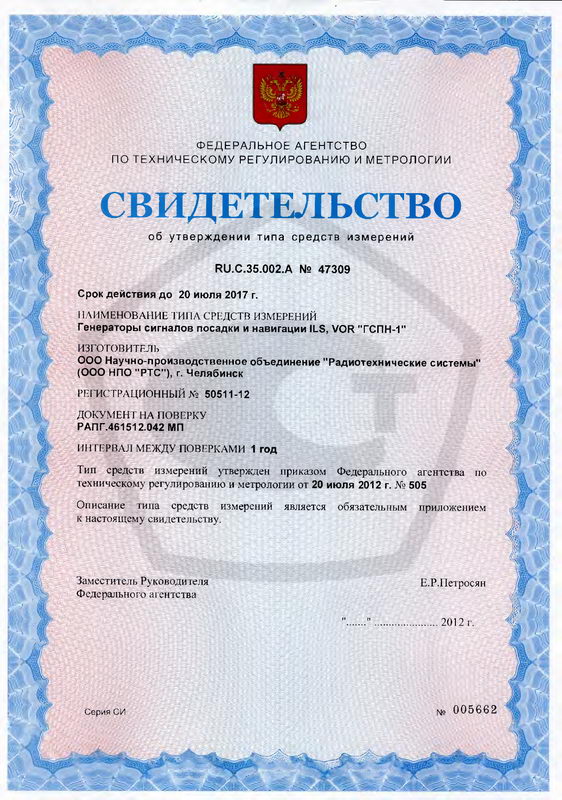

Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с документом «Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Методика поверки» РАПГ.461512.042 МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 25 января 2012 года.
Основные средства поверки
| Наименование средства поверки | Тип | Регистрационный
номер |
Метрологические
характеристики |
| Частотомер
электронно счетный вычислительный |
Ч3-64 | 9135—83 | Диапазон измерений частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности ± 5-10″ |
| Стандарт частоты | Ч1-50 | 4688-75 | Опорные частоты 0,1; 1,0; 5,0 МГц, пределы допускаемой относительной погрешности ± 1-10-10 |
| Наименование средства поверки | Тип | Регистрационный
номер |
Метрологические
характеристики |
| Анализатор
спектра |
Anritsu
MS2721B |
35715-07 | Диапазон частот от 9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ± 0,5 дБ |
| Установка
поверочная для средств измерений коэффициента амплитудной модуляции |
РЭКАМ | 27049-04 | Диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов АМ от 0,1 до 100, пределы допускаемой относительной погрешности измерения коэффициентов АМ ± 0,3 % |
| Измеритель
нелинейных искажений |
СК6-13 | 10227-85 | Диапазон частот от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов нелинейных искажений Кг от 0,01 до 100 %, пределы допускаемой абсолютной погрешности ± 0,1Кг |
| Ваттметр
поглощаемой мощности |
М3-54 | 7058-79 | Диапазон частот от 0 до 18 ГГц, пределы допускаемой относительной погрешности измерений ± 4 % |
| Набор мер КСВН и полного сопротивления | ЭК9-140 | 36021-07 | Диапазон частот от 0 до 4,0 ГГц, Пределы допускаемой относительной погрешности ± 1 % |
| Генератор
сигналов высокочастотный |
Г4-176 | 11207-88 | Диапазон частот от 100 кГц до 1 ГГц, выходное напряжение до 1 В, пределы допускаемой относительной по- грешности установки частоты ± 1,5 -10-5 |
| Осциллограф
цифровой запоминающий |
Wave
Runner 104Xi |
34580-06 | Диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений ± 2 % |
| Генератор сигналов сложной формы | AFG 3102 | 32620-06 | Диапазон частот от 1 мкГц до 10 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой относительной погрешности ± 1-10-6 |
Сведения о методах измерений
- «Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Руководство по эксплуатации». РАПГ.461512.042РЭ. Раздел 2.2.5.
Нормативные документы, устанавливающие требования к генераторам сигналов посадки и навигации ILS, VOR «ГСПН-1»
- Конвенция о Международной Гражданской Авиации. Приложение 10. Том 1. Радионавигационные средства.
- «Генератор сигналов посадки и навигации ILS, VOR ГСПН-1. Технические условия» РАПГ.461512.042ТУ, введены в действие в октябре 2011 года.
