Поверка генератора сигнала пациента ProSim 4 и ProSim 8
Поверка осуществляется по методике поверки, изложенной в методике поверки, изложенной в Методике поверки МП-242-1281-2012 «Генераторы сигналов пациента ProSim 4 и ProSim 8. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», в декабре 2011 г.
В перечень основного поверочного оборудования входят:
- калибратор давления DPI610PC от минус 97,5 до 195 кПа (от минус750 до1500 мм рт.ст.), ±0,025 %
- мультиметр 34401А, напряжение 0,1 мкВ — 1000 В, ПГ ±(0,004 — 0,008) %; сопротивление 0.1.мОм -1 ГОм, ПГ ±(0,01 — 0,8) %;
- осциллограф цифровой DSO 3102A 0-100 МГц коэффициент усиления 2 мВ/д-5 В/д ПГ ± 3 %, коэффициент развертки 2 нс/д-50 с/д ПГ ± 0,0 1 %;
- усилитель связи У2-11 коэффициент усиления 0-20 дБ ПГ ± (0,05-0,4) дБ 1Гц — 200 кГц. Сведения о методиках (методах) измерений.
Методы измерений изложены в Руководстве по эксплуатации в разделе «Работа с прибором».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов пациента ProSim 4 и ProSim 8.
- ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В.
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления».
- ГОСТ 8.558-93 “ГСИ.. Государственная поверочная схема для средств измерений температуры».
- ГОСТ 8.023-2003 «ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
- Техническая документация фирмы «Fluke Biomedical», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования и воспроизведения электрических сигналов специальной формы при проведении поверок и калибровок приборов функциональной диагностики и каналов мониторов пациента, обеспечивающих измерения биоэлектрических потенциалов сердца, температуры тела, насыщения (сатурации) кислородом гемоглобина артериальной крови (SpO2, ) сигналов дыхания, частоты пульса (ЧП), а также воспроизведения избыточного давления в компрессионной манжете манометра артериального давления (АД).
Поверка генератора сигнала пациента ProSim 4 и ProSim 8
Г енераторы сигналов пациента ProSim 4 и ProSim 8 (далее генераторы) являются многофункциональными приборами и воспроизводят электрические сигналы специальной формы с регулируемой амплитудой выходного напряжения в широком диапазоне частот, имитирующие функциональные характеристики пациентов: электрокардиограмму, артериальное давление (систолическое и диастолическое), температуру тела, насыщение гемоглобина крови кислородом (сатурацию).
Генераторы сигналов пациента выполнены в виде переносного прибора, состоящего из электрически изолированных блоков: канала ЭКГ, канала дыхания, канала давления и канала температуры.

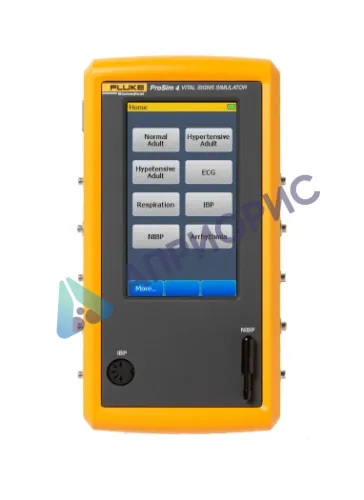

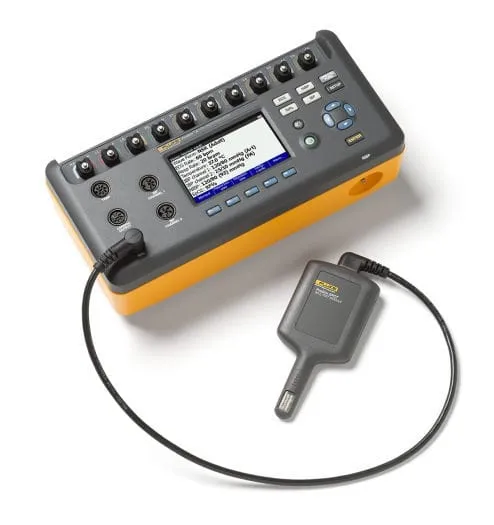

На лицевой панели генератора находится дисплей, отображающий выбор функциональных режимов. Ввод и выход в любое меню производится на дисплее касанием выбранной опции. Общий вид генераторов ProSim 4 и ProSim 8.
В канале ЭКГ генераторы воспроизводят сигналы, соответствующие по форме электрокардиосигналам (ЭКГ) с регулируемой частотой сердечных сокращений (ЧСС), а также сигналы дыхания с заданной частотой (ЧД). Канал ЭКГ генераторов имеет 10 выходных клемм для подключения ЭКГ электродов кардиомониторов. С помощью микропроцессора вырабатываются сигналы ЭКГ, которые после преобразования в ЦАП поступают на нагрузочные сопротивления для получения необходимой амплитуды сигнала на выходе прибора. Аналогично по второму каналу посредством модуляции выходного сопротивления ЭКГ сигнала формируется сигнал дыхания.
Генераторы являются как задатчиками, так и измерителями артериального давления. Они позволяют формировать избыточное давление в манжете, а также добавочное переменное давления с частотой пульса (ЧП).В канале давления генераторов после выбора в меню нужных значений артериального давления и частоты пульса осуществляется моделирование сигналов по форме пульсаций давления (осцилляций), возникающих в манжете, сжимающей артерию при измерении давления осциллометрическим методом. При измерении артериального давления установленные данные подаются последовательно с процессора на 12 разрядный ЦАП, сигналы усиливаются и поступают на выход в виде статического значения давления и форм кривых динамического значения. По команде с дисплея встроенный компрессор начинает накачивать избыточное давление в манжету с заданным значением артериального давления. Измерение давления в манжете осуществляется с помощью встроенного цифрового манометра.
Блок температуры состоит из переключателя с набором прецизионных резисторов, имитирующих термисторы, и обеспечивающих на выходе значение, соответствующее выбранной температуре.
Блок сатурации формирует два модулированных синфазных сигнала с заданными отношениями амплитуд тока, пропорциональными отношениям оптических плотностей пульсирующей крови в красном и инфракрасном свете.
Программное обеспечение
Генераторы имеют встроенное программное обеспечение «Firmware Prosim 4» и «Firmware Prosim 8», специально разработанные для решения задач управления и задания характеристик каналов. Программное обеспечение (ПО) генераторов запускается в автоматическом режиме после включения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «C» по МИ 3286-2010.
Идентификационные данные программного обеспечения
Таблице 1 | ||||
Наименование программного обеспечения | Идентифика
ционное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
Firmware | Firmware : Prosim 4 | 2.09 | 0х2675F039 | CRC-32 |
Firmware : Prosim 8 | 1.08.00 | 0х68910А91 | CRC-32 |
Влияние встроенного программного обеспечения на метрологические характеристики генератора учтено при нормировании метрологических характеристик.
Поверка осуществляется по методике поверки, изложенной в методике поверки, изложенной в Методике поверки МП-242-1281-2012 «Генераторы сигналов пациента ProSim 4 и ProSim 8. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», в декабре 2011 г.
В перечень основного поверочного оборудования входят:
- калибратор давления DPI610PC от минус 97,5 до 195 кПа (от минус750 до1500 мм рт.ст.), ±0,025 %
- мультиметр 34401А, напряжение 0,1 мкВ — 1000 В, ПГ ±(0,004 — 0,008) %; сопротивление 0.1.мОм -1 ГОм, ПГ ±(0,01 — 0,8) %;
- осциллограф цифровой DSO 3102A 0-100 МГц коэффициент усиления 2 мВ/д-5 В/д ПГ ± 3 %, коэффициент развертки 2 нс/д-50 с/д ПГ ± 0,0 1 %;
- усилитель связи У2-11 коэффициент усиления 0-20 дБ ПГ ± (0,05-0,4) дБ 1Гц — 200 кГц. Сведения о методиках (методах) измерений.
Методы измерений изложены в Руководстве по эксплуатации в разделе «Работа с прибором».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов пациента ProSim 4 и ProSim 8.
- ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В.
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления».
- ГОСТ 8.558-93 “ГСИ.. Государственная поверочная схема для средств измерений температуры».
- ГОСТ 8.023-2003 «ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
- Техническая документация фирмы «Fluke Biomedical», США.
