Поверка генератора сигнала N5173B, N5183A, N5183B
Поверка осуществляется по документу 651-14-27 МП «Инструкция. Генераторы сигналов N5173B, N5183A, N5183B. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, (рег. № 31222-06), пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;
- частотомер универсальный CNT-90XL (с опцией 40G), (рег. № 41567-09), диапазон частот от 0 до 40 ГГц, пределы допускаемой погрешности ± 2-10″ ;
- блок измерительный N1914A (рег.№57386-14);
- преобразователь 8487D (рег.№58320-14), диапазон частот от 50 МГц до 50 ГГц, динамический диапазон от минус 70 до минус 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 3,3 до 7,0)%;
- преобразователь Е9304А (рег.№57387-14), диапазон частот от 9 кГц до 6 ГГц, динамический диапазон от минус 60 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 3,7 до 5,0)%;
- анализатор спектра E4447A с опцией 233 (рег. № 56128-14), диапазон частот от 3 Гц до 42,98 ГГц, динамический диапазон от минус 169 до 30 дБ/мВт, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ, уровень гармонических искажений не более минус 82 дБн, пределы допускаемой погрешности измерения девиации частоты (1-8,5)%, пределы допускаемой погрешности измерения девиации фазы (1-3)%, пределы допускаемой погрешности измерения коэффициента амплитудной модуляции (0,5-26)%.
- анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A (рег. № 37181-08), диапазон измеряемых частот от 10 МГц до 26 ГГц, максимальный динамический диапазон 110 дБ, пределы допускаемой абсолютной погрешности измерений уровня ± 2,0 дБ;
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (рег. № 37152-08), полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, пределы допускаемой погрешности измерений временных интервалов ± (0,001 -Т+8 пс), где Т — измеряемый временной интервал.
Сведения о методах измерений
- Генераторы сигналов N5173B, N5183A, N5183B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5173B, N5183A, N5183B
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

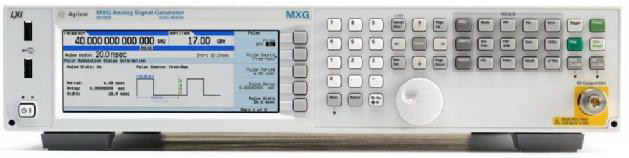

Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 40 ГГц.
Поверка генератора сигнала N5173B, N5183A, N5183B
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной и фазовой модуляциями.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
| Название опции |
Описание |
| 513 | Диапазон частот от 9 кГц до 13 ГГц (для моделей с индексом В) |
| 520 | Диапазон частот от 9 кГц до 20 ГГц |
| 532 | Диапазон частот от 250 кГц до 31,8 ГГц |
| 540 | Диапазон частот от 250 кГц до 40 ГГц |
| 1Е1 | Ступенчатый аттенюатор (115 дБ) |
| 1ED | Соединитель ВЧ выхода типа ^розетка) |
| 1ER | Настраиваемый вход опорного источника (от 1 до 50 МГц) |
| 303 | Встроенный многофункциональный генератор (для моделей с индексом В) |
| 320 | Встроенный генератор импульсных последовательностей |
| 006 | Сменный накопитель на базе флеш-памяти и функция обеспечение безопасности |
| 1ЕМ | Перемещение всех соединителей с передней панели на заднюю панель |
| UNY | Пониженный уровень фазового шума (только для модели N8583B) |
| UNT | АМ, ЧМ, ФМ |
| UNU | Импульсная модуляция |
| UNW | Модуляция короткими импульсами |
| UW2 | Модуляция короткими импульсами до 31,8 ГГц (для моделей с индексом В) |
| UNZ | Быстрое переключение частоты и амплитуды выходного сигнала |
| UZ2 | Быстрое переключение частоты и амплитуды выходного сигнала (менее 1,5 мс и точностью установки частоты ±0,05% от требуемой частоты установки) (для моделей с индексом В) |
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии PSG». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
| N5173B EXG X- | версия не |
| Series Signal | ниже |
| Generator Firmware | В.01.01 |
| N5183A MXG Signal | версия не |
| Generator Firmware | ниже |
| C.01.45 | |
| N5183B MXG X- | версия не |
| Series Signal Genera- | ниже |
| tor Firmware | В.01.01 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу 651-14-27 МП «Инструкция. Генераторы сигналов N5173B, N5183A, N5183B. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, (рег. № 31222-06), пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;
- частотомер универсальный CNT-90XL (с опцией 40G), (рег. № 41567-09), диапазон частот от 0 до 40 ГГц, пределы допускаемой погрешности ± 2-10″ ;
- блок измерительный N1914A (рег.№57386-14);
- преобразователь 8487D (рег.№58320-14), диапазон частот от 50 МГц до 50 ГГц, динамический диапазон от минус 70 до минус 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 3,3 до 7,0)%;
- преобразователь Е9304А (рег.№57387-14), диапазон частот от 9 кГц до 6 ГГц, динамический диапазон от минус 60 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 3,7 до 5,0)%;
- анализатор спектра E4447A с опцией 233 (рег. № 56128-14), диапазон частот от 3 Гц до 42,98 ГГц, динамический диапазон от минус 169 до 30 дБ/мВт, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ, уровень гармонических искажений не более минус 82 дБн, пределы допускаемой погрешности измерения девиации частоты (1-8,5)%, пределы допускаемой погрешности измерения девиации фазы (1-3)%, пределы допускаемой погрешности измерения коэффициента амплитудной модуляции (0,5-26)%.
- анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A (рег. № 37181-08), диапазон измеряемых частот от 10 МГц до 26 ГГц, максимальный динамический диапазон 110 дБ, пределы допускаемой абсолютной погрешности измерений уровня ± 2,0 дБ;
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (рег. № 37152-08), полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, пределы допускаемой погрешности измерений временных интервалов ± (0,001 -Т+8 пс), где Т — измеряемый временной интервал.
Сведения о методах измерений
- Генераторы сигналов N5173B, N5183A, N5183B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5173B, N5183A, N5183B
- Техническая документация изготовителя.
