Поверка генератора сигнала N5171B, N5172B, N5181B, N5182В
Поверка осуществляется в соответствии с документом МП 53063-13 «Генераторы сигналов N5171B, N5172B, N5181B, N5182B. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ — МОСКВА» 24 января 2013 г.
Основные средства поверки:
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5-10-6;
- стандарт частоты рубидиевый FS725, (рег. 31222-06), пределы допускаемой относительной погрешности воспроизведения частоты 5 10 МГц ± 5 10-11;
- измеритель мощности Е4419В с первичным измерительным преобразователем Е9304А (рег. №38915-08): диапазон частот от 9 МГц до 6 ГГц, диапазон измерений средней мощности от минус 60 до 20 дБм, пределы допускаемой относительной погрешности измерения мощности: от минус 60 до минус 10 дБм — ± 6 %, от минус 10 до 0 дБм — ± 5 %, от 0 до 20 дБм — ± 4,5 %;
- измеритель мощности Е4419В с первичным измерительным преобразователем Е9301В (рег. №38915-08): диапазон частот от 0,01 до 6 ГГц, диапазон измерений средней мощности от минус 30 до 44 дБм, пределы допускаемой относительной погрешности измерения мощности: от минус 30 до 20 дБм — ± 6 %, от 20 до 44 дБм — ± 5,5 %;
- установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83): диапазон рабочих частот от 0,01 до 18 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
- анализатор спектра E4443A (рег. № 26411-04): диапазон частот от 3 Гц до 6,7 ГГц, пределы допускаемой погрешности измерения уровня: ± 1,08 дБ (до 3 ГГц), ± 2,2 дБ (до 6,7 ГГц); уровень гармонических искажений не более минус 92 дБ;
- измеритель модуляции вычислительный СК3-45 (рег. № 9331-94): диапазон несущих частот: ЧМ от 0,1 до 1000 МГц, АМ — от 0,1 до пределы допускаемой относительной погрешности измерений ЧМ и АМ ± 2 %);;
- анализатор источников сигналов Е5052В с СВЧ преобразователем частоты Е5053А (рег. № 37181-08): диапазон частот от 10 до 26500 МГц, диапазон отстройки от несущей от 1 Гц до 40 МГц, пределы допускаемой погрешности измерений фазового шума ± (2-4) дБ.
Сведения о методах измерений
- Генераторы сигналов N5171B, N5172B, N5181B, N5182B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5171B, N5172B, N5181B, N5182B
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.109-97 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 1 ГГц, 3 ГГц или 6 ГГц в зависимости от опции, а также сигналов с различными видами аналоговой и цифровой модуляции.
25.08.2014 Изменения в названии организации
Поверка генератора сигнала N5171B, N5172B, N5181B, N5182В
Принцип действия генератора основан на совокупности методов с опорой на сигнал встроенного кварцевого генератора частотой 10 МГц: до 5 МГц применяется прямой цифровой синтез, а выше 5 МГц метод косвенного синтеза, заключающийся в применении фазовой автоподстройки частоты.

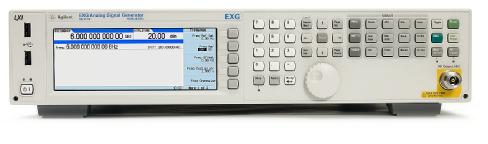

Конструктивно генератор выполнен в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Для моделей N5172B и N5182B предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов I/Q с полосой до 200 МГц, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне. Управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера.
Генератор обеспечивает воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой, импульсной и цифровой модуляции от внутреннего и внешнего модулирующих генераторов; автоматическое тестирование и самодиагностику.
Функциональные возможности генератора определяются составом опций, входящих в комплект генератора. Состав опций и их функциональные возможности
| Опция | Функциональное назначение |
| 501 | Частотный диапазон от 9 кГц до 1 ГГц (только для генераторов N5171B) |
| 503 | Частотный диапазон от 9 кГц до 3 ГГц |
| 506 | Частотный диапазон от 9 кГц до 6 ГГц |
| 006 | Извлекаемая карта памяти и средства безопасности |
| 1EA | Высокая выходная мощность |
| 1ER | Вход опорного сигнала (1 — 50 МГц) |
| 303 | Многофункциональный генератор |
| 320 | Генератор импульсных последовательностей |
| ЦЫТ | Амплитудная, частотная и фазовая модуляция |
| UNW | Модуляция короткими импульсами |
| UNZ | Быстрое переключение |
| rnQ | Низкая выходная мощность (меньше чем — 110 дБм) (только для генераторов N5181B, N5182B) |
| Опция | Функциональное назначение |
| Опции для генераторов N5172B, N5182B | |
| 012 | Вход/выход гетеродина для обеспечения фазовой когерентности сигналов нескольких генераторов |
| rnL | Дифференциальные выходы I/Q сигналов |
| Опции для генераторов N5172B, N5182B | |
| 403 | Калиброванный генератор белого гауссовского шума (AWGN) |
| 430 | Многотоновый и двухтоновый сигнал |
| 431 | Заказная цифровая модуляция |
| 432 | Имитация искажений фазового шума |
| 660 | Расширение возможностей внутреннего генератора для работы в реальном времени ( с возможностью генерации сигналов GPS, GLONASS, Galileo, а так же DVE-T/T2/H/S/S2/C/J.83 AnnexA/C, ISDB-T при помощи внешнего управления) |
| Опции для генераторов N5172B | |
| 021 | Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 256 Мегавыборок) |
| 022 | Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 500 Мегавыборок) |
| 653 | Внутренний генератор модулирующего сигнала (полоса ПЧ 60 МГц, память 32 Мегавыборки) |
| 655 | Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 120 МГц, память 32 Мегавыборки) |
| 660 | Расширение возможностей внутреннего генератора для работы в реальном времени |
| Опции для генераторов N5182B | |
| 022 | Расширение памяти внутреннего генератора модулирующего сигнала ( с 32 до 500 Мегавыборок) |
| 023 | Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 1000 Мегавыборок) |
| 656 | Внутренний генератор модулирующего сигнала (полоса ПЧ 80 МГц, память 64 Мегавыборки) |
| 657 | Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 160 МГц ) |
| UNV | Расширенный динамический диапазон |
| UNX | Низкие фазовые шумы |
| UNY | Сверхнизкие фазовые шумы |
Программное обеспечение
Программное обеспечение (ПО) генераторов сигналов N5171B, N5172B, N5181B, N5182B встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики генераторов нормированы с учетом влияния ПО.
Идентификационные данные ПО генераторов
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| ПО для генераторов сигналов серии N517xB, N518xB | N5171B, N5172B, N5181B, N5182B Х-Series Firmware | В.01.01 | 9C1F08D4DBB
C1ABC6872C8 CCCD3AD153 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Частотные характеристики | |||
| Диапазон частот | Опция 501 (только для N5171B) | От 9 кГц до 1 ГГц | |
| Опция 503 | От 9 кГц до 3 ГГц | ||
| Опция 506 | От 9 кГц до 6 ГГц | ||
| Полосы частот | Диапазон частот | N | |
| 1 | От 9 кГц до 5 МГц | 1 (цифровой синтезатор) | |
| 1 | От 5 МГц до 250 МГ ц | 1 | |
| 2 | От 250 МГц до 375 МГц | 0,25 | |
| 3 | От 375 МГц до 750 МГц | 0,5 | |
| 4 | От 750 МГц до 1500 МГц | 1 | |
| 5 | От 1500 МГц до 3000,001 МГц | 2 | |
| 6 | От 3000,001 МГц до 6000 МГц | 4 | |
| N — показатель, используемый для облегчения поиска определенной характеристики | |||
| Дискретность установки частоты | 0,01 Гц | ||
| Пределы допускаемой относительной погрешности установки частоты | ± 2,110’ь (только для N5171B, N5172B) ± 1,3 10-7 (только для N5181B, N5182B) | ||
| Частота внутреннего опорного кварцевого генератора | 10 МГц | ||
| Дискретность установки мощности, дБ | 0,01 | ||
| Полное выходное сопротивление, Ом | 50 | ||
| Диапазон частот | Максимальный уровень выходной мощности , дБм | |||
| N5171B, N5172B | N5181B, N5182B | |||
| Стандартное
исполнение |
Опция 1ЕА | Стандартное
исполнение |
Опция 1ЕА | |
| От 9 кГц до 10 МГц | плюс 13 | плюс 17 | плюс 13 | плюс 17 |
| От 10 МГц до 3 ГГц | плюс 18 | плюс 21 | плюс 18 | плюс 24 |
| От 3 до 5 ГГц | плюс 16 | плюс 18 | плюс 16 | плюс 19 |
| От 5 до 6 ГГц | плюс 16 | плюс 18 | плюс 16 | плюс 18 |
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности в диапазоне частот
| Диапазон частот | Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ | ||
| установленный уровень мощности, дБм | |||
| от плюс 21 до минус 60* | от минус 60 до минус 110 | от минус 110 до минус 127** | |
| От 100 кГц до 5 МГц | ± 0,8 | ± 0,9 | — |
| От 5 МГц до 3 ГГц | ± 0,6 | ± 0,8 | ± 1,5 |
| От 3 ГГц до 6 ГГц | ± 0,6 | ± 1,1 | ± 1,6 |
| Примечания
* для генераторов N5181B, N5182B уровень мощности от плюс 24 до минус 60 ** для генераторов N5181B, N5182B с опцией 1ЕQ |
|||
Уровень гармонических составляющих относительно основного немодулированного сигнала в диапазоне частот
| Диапазон частот | Уровень гармонических составляющих, дБ, не более | |
| Стандартное исполнение (менее +4 дБм) | Опция 1ЕА (менее + 12 дБм) | |
| От 9 кГц до 3 ГГц | минус 35 | минус 30 |
Уровень негармонических составляющих относительно основного немодулированного сигнала в диапазоне частот
| Диапазон частот | Уровень негармонических составляющих, дБ, не более (отстройка от несущей более 10 кГц) | ||
| N5171B, N5172B | N5181B, N5182B | ||
| Стандартное
исполнение |
Стандартное
исполнение |
Опции UNX и UNY | |
| От 5 МГц до 250 МГ ц | минус 75 | минус 75 | минус 75 |
| От 250 МГц до 750 МГц | минус 75 | минус 87 | минус 96 |
| От 750 МГц до 1,5 ГГц | минус 72 | минус 87 | минус 92 |
| От 1,5 ГГц до 3 ГГц | минус 66 | минус 81 | минус 86 |
| От 3 ГГц до 6 ГГц | минус 60 | минус 75 | минус 80 |
| Частота | Уровень фазовых шумов, дБ/Гц (отстройка от несущей на 20 кГц) | |
| N5181B, | N5182B | |
| стандартное исполнение | опция UNX | |
| Менее 250 МГц | минус 129 | минус 140 |
| 250 МГц | минус 140 | минус 144 |
| 500 МГц | минус 135 | минус 143 |
| 1 ГГц | минус 131 | минус 141 |
| 2 ГГц | минус 124 | минус 135 |
| 3 ГГц | минус 123 | минус 131 |
| 4 ГГц | минус 118 | минус 118 |
| 6 ГГц | минус 116 | минус 117 |
Уровень фазовых шумов для генераторов N5181B, N5182B с опцией UNY
| Частота | Уровень фазовых шумов, дБ/Гц, при отстройке от несущей на | ||||
| 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | |
| 249 МГц | минус 93 | минус 103 | минус 130 | минус 139 | минус 138 |
| 250,1 МГц | минус 96 | минус 104 | минус 127 | минус 144 | минус 147 |
| 500 МГц | минус 89 | минус 98 | минус 125 | минус 139 | минус 145 |
| 1 ГГц | минус 87 | минус 93 | минус 123 | минус 141 | минус 140 |
| 2 ГГц | минус 79 | минус 85 | минус 114 | минус 135 | минус 134 |
| 3 ГГц | минус 74 | минус 81 | минус 112 | минус 132 | минус 131 |
| 4 ГГц | минус 73 | минус 79 | минус 110 | минус 130 | минус 127 |
| 6 ГГц | минус 69 | минус 76 | минус 107 | минус 126 | минус 125 |
Характеристики частотной модуляций (ЧМ) генераторов
| Характеристика | Значение | |
| N5171B, N5172B | N5181B, N5182B | |
| Максимальное значение девиации в режиме ЧМ | N 10 МГц | N • 4 МГц |
| Дискретность установки девиации частоты (наибольшее значение) | 0,1 % или 1 Гц | |
| Пределы допускаемой абсолютной погрешности установки девиации частоты (частота модуляции 1 кГц, девиация менее N 50 кГц) | ± 2 % от установленной девиации плюс 20 Гц | |
Характеристики фазовой модуляции (ФМ) генераторов
| Характеристика | Значение | |
| установка полосы пропускания | ||
| нормальная | широкополосная | |
| Максимальное значение девиации фазы в режиме ФМ | N 5 рад | N • 0,5 рад |
| Частотная характеристика (3 дБ) | от 0 до 1 МГц | от 0 до 4 МГц |
| Дискретность установки девиации фазы | 0,1 % от установленной девиации фазы | |
| Характеристика | Значение характеристики |
| Максимальный коэффициент амплитудной модуляции (Кам) | 100 % |
| Дискретность установки КАМ | 0,1 % |
| Пределы допускаемой абсолютной погрешности установки КАМ (частота модуляции 1 кГц, КАМ менее 80%) в диапазоне частот: менее 5 МГц от 5 МГц до 2 ГГц от 2 МГЦ до 3 ГГц | ± 1,5 % от установленного КАМ + 1 % ± 3 % от установленного КАМ + 1 % ± 5 % от установленного КАМ + 1 % |
| Примечание — Выходная мощность генераторов в режиме АМ на 6 дБ меньше максимальных
выходных значений мощности при температуре окружающей среды от 20 до 30 °С |
|
Технические характеристики генераторов
| Характеристика | Значение |
| Напряжение (частота) сети питания переменного тока | (100 — 120) В (50/60/400 Гц) (220 — 240) В (50/60 Гц) |
| Потребляемая мощность, В А, не более: генераторов N5171B, N5181B генераторов N5172B, N5182B | 160
300 |
| Габаритные размеры (ширина х высота х глубина), мм | 458 х 88 х 508 |
| Масса, кг, не более: генераторов N5171B, N5181B генераторов N5172B, N5182B | 13,6
15,9 |
| Условия эксплуатации:
— нормальная температура окружающего воздуха, °С — рабочая температура окружающего воздуха, °С — относительная влажность, %, не более — атмосферное давление, кПа (мм рт. ст.). |
от 15 до 25 от 0 до 55 90
от 84 до 106,7 (от 630 до 800) |
Поверка осуществляется в соответствии с документом МП 53063-13 «Генераторы сигналов N5171B, N5172B, N5181B, N5182B. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ — МОСКВА» 24 января 2013 г.
Основные средства поверки:
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5-10-6;
- стандарт частоты рубидиевый FS725, (рег. 31222-06), пределы допускаемой относительной погрешности воспроизведения частоты 5 10 МГц ± 5 10-11;
- измеритель мощности Е4419В с первичным измерительным преобразователем Е9304А (рег. №38915-08): диапазон частот от 9 МГц до 6 ГГц, диапазон измерений средней мощности от минус 60 до 20 дБм, пределы допускаемой относительной погрешности измерения мощности: от минус 60 до минус 10 дБм — ± 6 %, от минус 10 до 0 дБм — ± 5 %, от 0 до 20 дБм — ± 4,5 %;
- измеритель мощности Е4419В с первичным измерительным преобразователем Е9301В (рег. №38915-08): диапазон частот от 0,01 до 6 ГГц, диапазон измерений средней мощности от минус 30 до 44 дБм, пределы допускаемой относительной погрешности измерения мощности: от минус 30 до 20 дБм — ± 6 %, от 20 до 44 дБм — ± 5,5 %;
- установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83): диапазон рабочих частот от 0,01 до 18 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
- анализатор спектра E4443A (рег. № 26411-04): диапазон частот от 3 Гц до 6,7 ГГц, пределы допускаемой погрешности измерения уровня: ± 1,08 дБ (до 3 ГГц), ± 2,2 дБ (до 6,7 ГГц); уровень гармонических искажений не более минус 92 дБ;
- измеритель модуляции вычислительный СК3-45 (рег. № 9331-94): диапазон несущих частот: ЧМ от 0,1 до 1000 МГц, АМ — от 0,1 до пределы допускаемой относительной погрешности измерений ЧМ и АМ ± 2 %);;
- анализатор источников сигналов Е5052В с СВЧ преобразователем частоты Е5053А (рег. № 37181-08): диапазон частот от 10 до 26500 МГц, диапазон отстройки от несущей от 1 Гц до 40 МГц, пределы допускаемой погрешности измерений фазового шума ± (2-4) дБ.
Сведения о методах измерений
- Генераторы сигналов N5171B, N5172B, N5181B, N5182B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5171B, N5172B, N5181B, N5182B
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.109-97 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.
- Техническая документация изготовителя.
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
|
Отправка в город |
Срок доставки |
|
Москва |
2 рабочих дня |
|
Санкт-Петербург |
На следующий день |
|
Казань |
3-4 рабочих дней |
|
Ростов-на-Дону |
3-4 рабочих дней |
|
Саратов |
3-4 рабочих дней |
|
Екатеринбург |
3-4 рабочих дней |
|
Новосибирск |
3-5 рабочих дней |
|
Иркутск |
4-6 рабочих дней |
|
Хабаровск |
4-6 рабочих дней |
|
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
